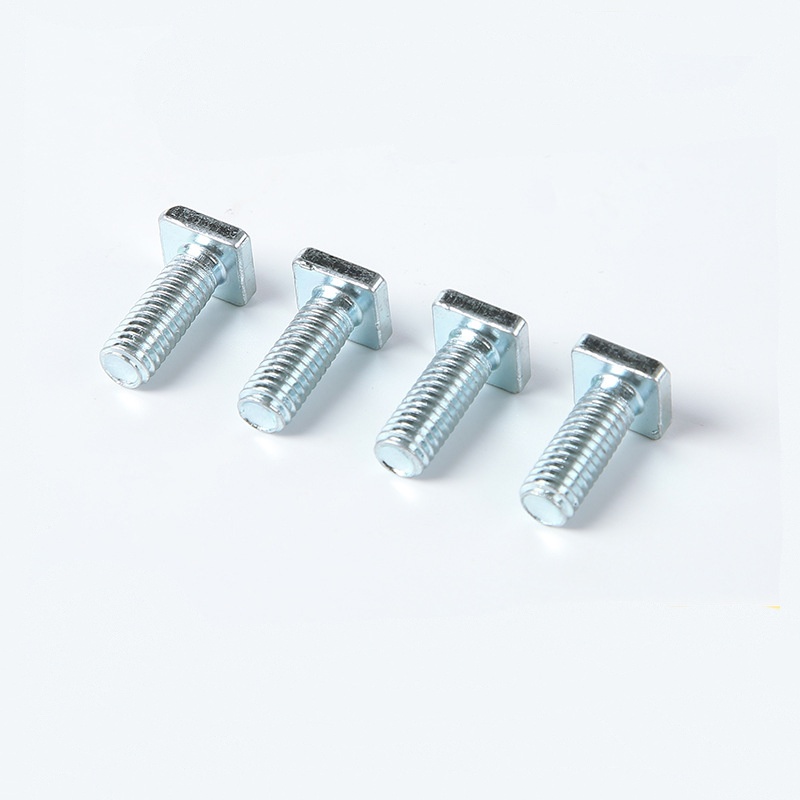

A klasės kvadratinės galvos mašinos varžtas

Sandėlyje esantis Xiaoguo® A klasės kvadratinės galvutės mašinos varžtas yra kvadratinio dizaino su kvadratine galvute. Jie gali pasiekti mechaninį antitorsinį blokavimą, kuris gali padidinti saugos lygį konkrečioje darbo aplinkoje.

Siųsti užklausą

Prekės aprašymas

A klasės kvadratinės galvutės mašinos varžtas yra tvirtinimo elementas su kvadratine galvute. Jį sudaro kvadratinė galvutė ir srieginė strypo dalis. Paprastai jis naudojamas kartu su kvadratinėmis arba šešiakampėmis veržlėmis arba gali būti tiesiogiai įsukamas į sriegines skyles. Kvadratinės galvutės varžtai buvo pagrindinė tvirtinimo detalė nuo XIX amžiaus iki XX amžiaus pradžios. Jie buvo plačiai naudojami statant infrastruktūrą, pvz., tiltus ir geležinkelius, nes juos lengva kalti ir jie puikiai apsaugo nuo sukimosi. Šiais laikais dėl savo unikalių dizaino pranašumų jis vis dar naudojamas sunkiosios technikos, geležinkelio bėgių, įrangos priežiūros ir senovinių pastatų restauravimo srityse.

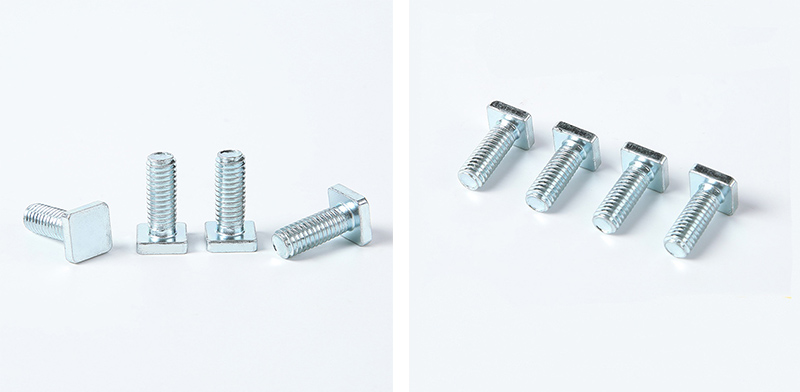

Grade A Square Head Machine Bolt

Struktūrinės charakteristikos

A klasės kvadratinės galvutės mašinos varžto konstrukcinių charakteristikų santrauka: geometrinių savybių ir funkcinio dizaino koreliacija.

Struktūriniai komponentai Pagrindinės savybės Pagrindinės funkcijos

Galva Kvadrato formos, plačios priešingos pusės, didelis aukštis. Užtikrina didelį sukimo momento perdavimą, neslystančią funkciją, patogus montuoti aklas ir patogus įspausti žymes.

Kaklas Plokščias kaklas (sukanti), flanšas (guolis), trumpas kaištis (kreipiantis) Mechaninis anti-sukimasis, apsaugantis ruošinio paviršių, aklinos skylės valdymas

Veleno dalis Dalinai su sriegiu (lygi veleno dalis) Atspari šlyties apkrovai, užtikrina tikslią padėtį ir išvengia įtempių koncentracijos sriegiuose

Srieginė dalis Daugiausia šiurkštūs dantys, tolerancija 6g. Didelio stiprumo jungtis, patikimai bendradarbiaujanti su veržle.

Galo tipas Plokščias galas / Nusklembtas galas / Cilindrinis galas Tinka skirtingoms montavimo sąlygoms

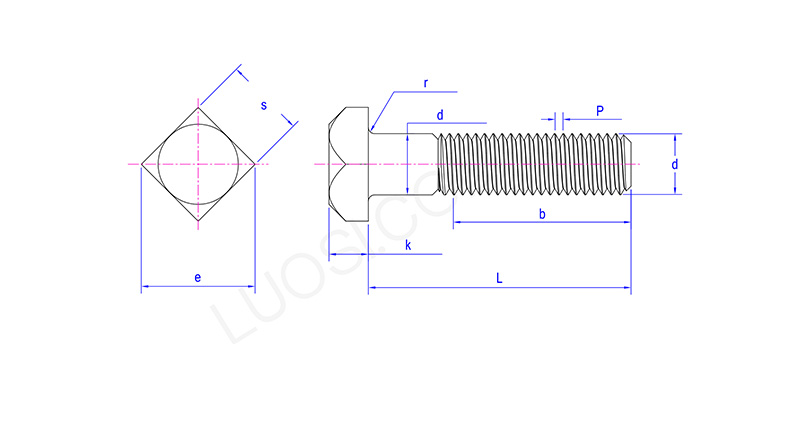

Grade A Square Head Machine Bolt

Pirm	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds maks	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s maks	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e maks	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k maks	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r maks	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Preparatai prieš naudojimą

Prieš planuodami naudoti A klasės kvadratinės galvutės mašinos varžtą, rekomenduojame patikrinti šiuos elementus.

(1) Patvirtinkite varžtų specifikacijų atitiktį

Sriegio specifikacija: įsitikinkite, kad kvadratinės galvutės varžto sriegio skersmuo ir žingsnis yra tiksliai tokie patys kaip ir atitinkamos veržlės arba srieginės angos.

Ilgio pasirinkimas: Varžto ilgis turi būti toks, kad priveržus veržlę varžto gale būtų atviri 2–3 pilni sriegiai.

Galvutės pusės matmenys: įsitikinkite, kad kvadratinės galvutės plotis atitinka naudojamo veržliarakčio angos dydį.

Stiprumo laipsnis: pagal poreikį pasirinkite atitinkamą laipsnį.

(2) Patikrinkite ruošinio skylių padėtį

Apvali skylė prieš kvadratinę skylę: Pro apvalią angą gali praeiti įprasti kvadratiniai varžtai. Tačiau, jei reikia apsaugoti nuo posūkio, ant ruošinio turi būti išgręžtas kvadratinės skylės montavimo paviršius, kad būtų galima įkišti kvadratinę galvutės kaklą.

Skersmens tolerancija: apvalios skylės skersmuo turi būti 0,5–1,0 mm didesnis nei varžto koto skersmuo.

Skylės kampų apvalinimas: jei A klasės kvadratinės galvutės mašinos varžto galvutė turi visiškai prilipti prie ruošinio paviršiaus, skylė turi būti suapvalinta arba įdubusi.

(3) Valymas ir tepimas

Pašalinkite nuo sriegių alyvos dėmes, geležies drožles, senas dangas ir kitas šiukšles.

Nerūdijančio plieno medžiagoms arba aukštos temperatūros aplinkai rekomenduojama ant sriegių patepti sukibimą mažinančia priemone arba molibdeno disulfido tepalu.

Paprastiems anglinio plieno varžtams galima užtepti nedidelį kiekį alyvos, kad būtų sumažintas trinties koeficientas.
