Ilgaamžė DIN137A lenkta spyruoklinė poveržlė

Ilgaamžė DIN137A lenkta spyruoklinė poveržlė Xiaoguo® inventoriuje gali būti nemokamai pateikta suinteresuotiems klientams kaip pavyzdžiai. Rekomenduojame klientams pirmiausia išbandyti pavyzdžius, kad įsitikintų jų kokybe, o po to pateikti didelius užsakymus, kad sutaupytumėte laiko koregavimui.

Siųsti užklausą

Prekės aprašymas

Ilgaamžės DIN137A lenktos spyruoklinės poveržlės taikymas varikliuose ir transmisijos sistemose

Variklio ir transmisijos sistemose ilgaamžė DIN137A lenkta spyruoklinė poveržlė veikia kaip „ašinio tarpo žudikas“ ir „išankstinės apkrovos jėgos sergėtojas“.

【1】 Kodėl ilgaamžės DIN137A lenktos spyruoklinės poveržlės yra būtinos varikliuose ir transmisijos sistemose?

(1) Varikliai ir transmisijos susiduria su keliomis įprastomis problemomis:

Šilumos plėtimasis – kai viskas įkaista, rotorius ir velenas plečiasi, o tai keičia guolių tarpą.

Gamybos leistini nuokrypiai – dalys nėra pagamintos tobulai, todėl jos niekada tiksliai nesutampa. Visada yra nedidelis neatitikimas.

Susidėvėjimas – Laikui bėgant, atraminiai paviršiai arba poveržlės lėtai nusidėvi, todėl atsiranda papildomų tarpų ten, kur jų neturėtų būti.

Vibracija ir triukšmas – Dalims judant pirmyn ir atgal, guoliai pradeda skleisti keistus garsus, o krumpliaračiai gali trenktis viena į kitą.

(2) Ilgaamžės DIN137A lenktos spyruoklinės poveržlės sprendimas:

Jis turi lenktą arba banguotą formą, todėl paspaudus plokščią, jis vis stumiasi atgal.

Automatiškai kompensuoti klirenso pokyčius, atsiradusius dėl minėtų veiksnių

Visada palaikykite tinkamą išankstinę guolių arba krumpliaračių apkrovą, kad išvengtumėte atsipalaidavimo.

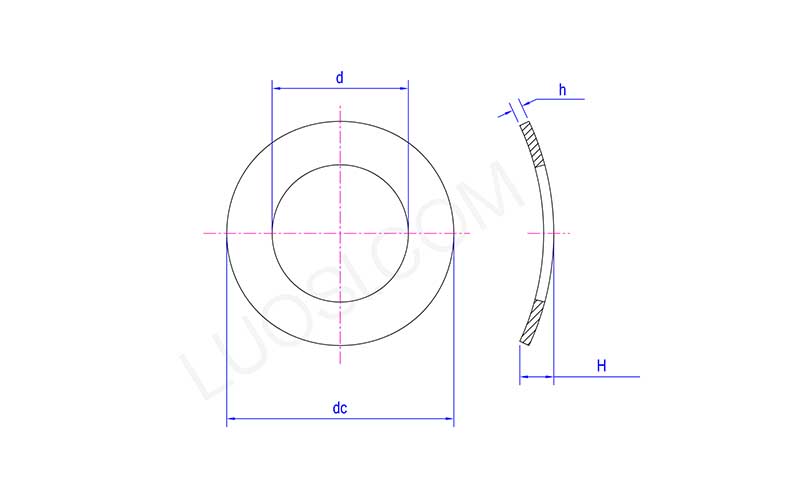

Long Lasting DIN137A Curved Spring Washer

Pirm	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc maks	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】 Tipiniai taikymo scenarijai

(1) Mažas nuolatinės srovės variklis

Tarp išorinio guolio žiedo ir galinio dangčio įdėkite ilgalaikę DIN137A lenktą spyruoklinę poveržlę.

Pašalinkite ašinį guolio laisvumą, sumažinkite veikimo triukšmą ir pailginkite guolio tarnavimo laiką.

(2) Servo varikliai

Įdėkite pastovią išankstinę apkrovą tarp priekinio ir galinio guolių. Tai padeda rotoriui tiksliau išlikti vietoje ir sumažina vibraciją.

(3) Prietaisų varikliai (ventiliatoriai, skalbimo mašinos)

Šios banginės poveržlės stumia guolius maždaug 5–20 niutonų jėga. Tai neleidžia guoliams pasislinkti korpuso viduje, o variklis veikia tyliau.

Long Lasting DIN137A Curved Spring Washer

DUK

(1) Kl.: Ar galite pagaminti nestandartinio dydžio ilgalaikę DIN137A lenktą spyruoklinę poveržlę?

A: Taip. Pagal jūsų brėžinį ar pavyzdį galime pakeisti vidinį skersmenį, išorinį skersmenį, storį ir kreivės aukštį. Taip pat galime pridėti individualų ženklinimą ir, jei reikia, atlikti specialią pakavimą.

(2) Kl.: Ar jis veiks su didelės vibracijos varikliais ar transmisijos dalyse?

A: Taip, tai atlieka savo darbą. Jis sulaiko vibraciją, kai įranga veikia, pašalina tarpelius dėl šilumos plėtimosi ir laikui bėgant išlaiko varžtą.

(3) Kl.: Ar galiu naudoti lenktą spyruoklinę poveržlę su labai stipriu varžtu (10,9 arba 12,9 klasės)?

A: Tikrai ne – nerekomenduojama. Šios poveržlės geriausiai veikia su 5,8 ar žemesnės klasės varžtais.
