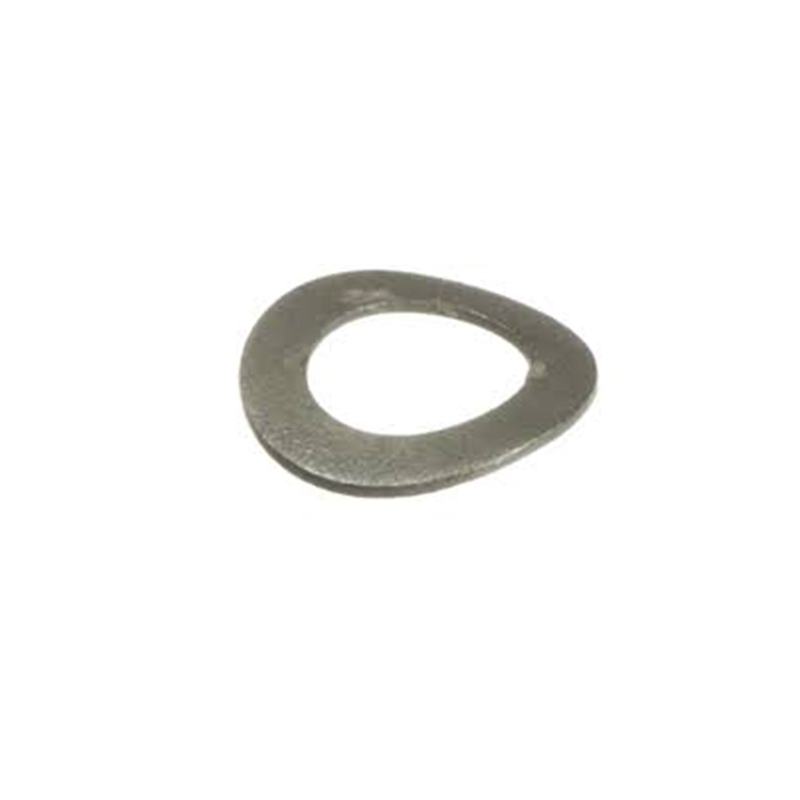

Nerūdijančio plieno lenkta spyruoklinė poveržlė

Nerūdijančio plieno lenktos spyruoklinės poveržlės Xiaoguo® inventoriuje yra labai įvairios ir pasižymi dideliu ekonomiškumu. Jie padeda daugeliui klientų sutaupyti išlaidų ir pateikia veiksmingus naudojimo nurodymus.

Siųsti užklausą

Prekės aprašymas

Nerūdijančio plieno lenktos spyruoklinės poveržlės taikymas tiksliosiose mašinose ir instrumentuose

Nerūdijančio plieno lenkta spyruoklinė poveržlė dėl savo unikalių medžiagų savybių ir konstrukcinių pranašumų tapo plačiai paplitusiu tiksliųjų prietaisų dizainerių ir inžinierių pasirinkimu.

【1】 Tipiškas taikymo atvejis

(1) Medicininis magnetinio rezonanso tomografija (MRT)

Jis ypač jautrus magnetinio lauko trukdžiams. Tiksliuose įrangos komponentuose naudojama didelio našumo nerūdijančio plieno lenkta spyruoklinė poveržlė, siekiant veiksmingai išvengti elektromagnetinių laukų trikdžių vaizdo rodmenims.

(2) Lazerinis radaras ir optinė įranga

Aukščiausios klasės mikroskopuose lazerinio radaro tikslaus fokusavimo ir sukimosi mechanizmai naudojami mechaniniams tarpams pašalinti ir užtikrinti sklandų bei tikslų kampinį sukimąsi.

(3) Medicinos chirurginiai instrumentai

Instrumentų mikro perdavimo struktūroje nerūdijančio plieno lenkta spyruoklinė poveržlė turi bendradarbiauti su teleskopiniu įtaisu, kad būtų užtikrintas tikslus ašinis elastingumas.

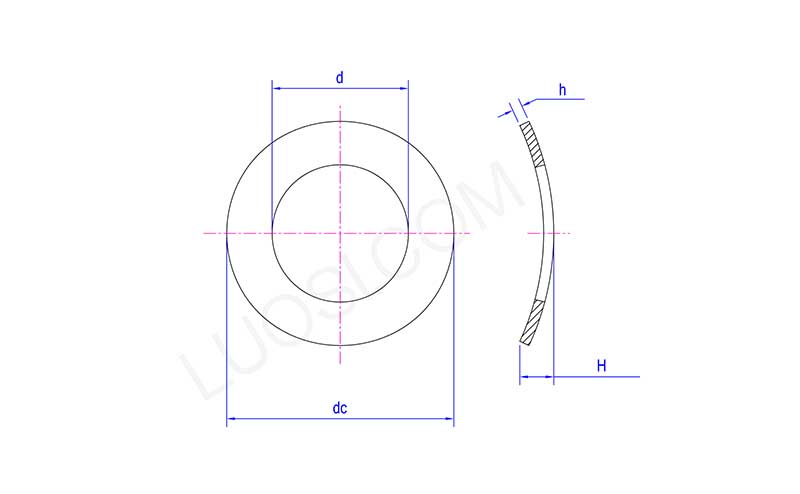

Stainless Steel Curved Spring Washer

【2】 Daugiamatis pranašumas

Apskritai nerūdijančio plieno lenkta spyruoklinė poveržlė turi keletą privalumų:

(1) Didelis vietos panaudojimas: konstrukcija yra kompaktiška, paprastai tik 1/3–1/2 tradicinių spyruoklių. Kai kuriuose miniatiūriniuose įrenginiuose galima sutaupyti net 50% ašinės erdvės.

(2) Ilgas nuovargio tarnavimo laikas: projektavimo metu įtempių pasiskirstymas yra vienodas. Tinkamai suspaudus, jo nuovargio trukmė gali siekti nuo dešimčių tūkstančių iki milijonų ciklų.

(3) Tamprioji išvestis yra lygi: ji gali užtikrinti nuspėjamą ir beveik tiesinę išankstinės apkrovos jėgą efektyviame deformacijos diapazone.

(4) Mechaninio atsako stabilumas: kelių sluoksnių struktūra pasižymi vienodesnėmis svyravimų charakteristikomis, kurios gali efektyviai sumažinti vibracijos ir smūgio reakcijas veikimo metu ir pagerinti mechaninės sistemos veikimo stabilumą.

(5) Sugerdamas vibracijos energiją dalims judant, jis sumažina triukšmą.

(6) Priklausomai nuo to, ko jums reikia, galite pasirinkti skirtingas medžiagas, bangų skaičių ir sluoksnius, todėl jis tinka visoms sąlygoms.

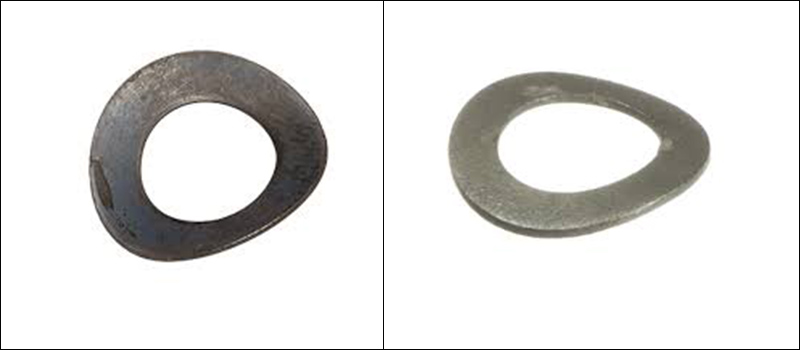

Stainless Steel Curved Spring Washer

Pirm	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc maks	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【3】Pagrindiniai pasirinkimo parametrai

(1) Skylės dydis arba varžto skersmuo – tai nurodo, kokio dydžio poveržlės jums reikia.

(2) Medžiaga – pasirinkite ją pagal tai, kur ji eina. Pavyzdžiui, sūrioje arba korozinėje aplinkoje naudokite nerūdijantį plieną A4.

(3) Apkrova – išsiaiškinkite, kiek išankstinės apkrovos reikia jūsų įrangai, tada pasirinkite tinkamo tipo nerūdijančio plieno lenktą spyruoklinę poveržlę.

(4) Įlinkis – nuo to, kiek vietos turėsite poveržlei sulenkti, priklausys, kiek ją reikia suspausti.

(5) Išorinis ir vidinis skersmuo – turi tiksliai atitikti montavimo angą.
