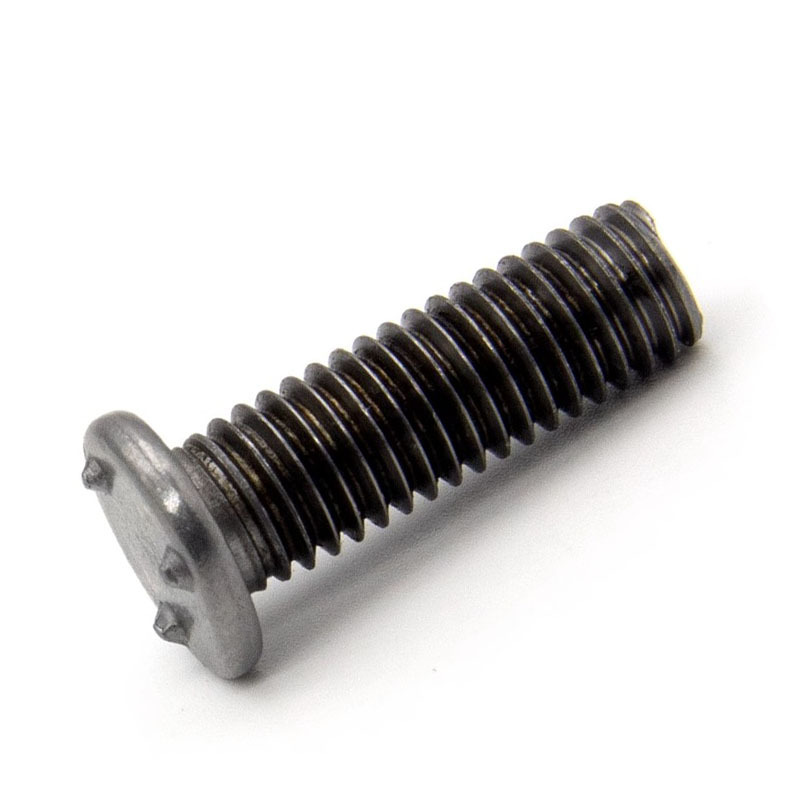

Tiksliai sukurtas veido projekcijos suvirinimo varžtas

Tiksliai suprojektuotas veido projekcijos suvirinimo varžtas yra plačiai naudojamas automobilių gamyboje, kad būtų galima efektyviai ir patikimai surinkti. „Xiaoguo®“ eksportuojamų produktų prioritetas yra tarptautinių standartų, tokių kaip ISO ir DIN, atitikimas, įskaitant ir šį varžtą. Jei susidomėjote, susisiekite su mumis.

Modelis:QC/T 599.1-1999

Siųsti užklausą

Prekės aprašymas

Tiksliai sukurti veido projekcijos suvirinimo varžtai atitinka standartinius dydžius ir sriegių specifikacijas, pvz., ISO metrinius sriegius (M4, M5, M6, M8, M10) arba vieningus sriegius (UNC/UNF). Svarbūs išmatavimai yra sriegio dydis ir ilgis, koto skersmuo, galvutės skersmuo ir storis, o svarbiausia – iškyšų forma (kiek jie aukšti, jų skersmuo, kiek jų yra) toje dalyje, kurioje suvirinamas varžtas.

Produkto privalumai

Tai, kaip iškyšos yra suprojektuotos ant tiksliai sukurto veido projekcinio suvirinimo varžto, pvz., žiedas aplink jį arba keli maži nelygumai, yra labai svarbūs norint gauti nuoseklias suvirinimo siūles. Yra standartinių konstrukcijų, kurios tinka dažniausiai naudojamiems tikslams, tačiau taip pat galite pagaminti pagal užsakymą.

Individualiai pritaikytame tikslaus inžinerinio paviršiaus išsikišę suvirinimo varžtai yra profesionaliai sukalibruoti ir sureguliuoti, kad tiksliai prisitaikytų prie skirtingų medžiagų storių ir stiprumo standartų. Net ir susidūrus su sudėtingomis medžiagomis, tokiomis kaip didelio kietumo lydiniai ir trapūs substratai, jie gali užtikrinti jungties stabilumą ir konstrukcijos saugumą, kad atitiktų individualius inžinerinius poreikius.

Pirm	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk maks	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k maks	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e maks	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b maks	3.3	4.3	5.6	6.3
b min	2.7	3.7	4.7	5.7
h maks	0.8	0.9	1.1	1.3
val min	0.6	0.75	0.9	1.1
d1 maks	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r maks	0.6	0.7	0.9	1.2
r min	0.2	0.25	0.4	0.4
maks	3.2	4	5	5

Precision Engineered Face Projection Welding Bolt

Kokybės tikrinimas ir sertifikavimas

Kad suvirinimo siūlės būtų nuoseklios su Precision Engineered Suvirinimo varžtais, netauriųjų metalų paviršiai turi būti švarūs. Naudokite tinkamai suprojektuotus ir geros formos elektrodus. Atidžiai laikykitės suvirinimo nustatymų – srovės, laiko, slėgio, palaikymo laiko. Ir įsitikinkite, kad varžto iškyšos yra nuoseklios.

Norint kontroliuoti procesą, svarbu reguliariai atlikti ardomuosius bandymus, pvz., sukimo momento ar šlyties bandymus.
