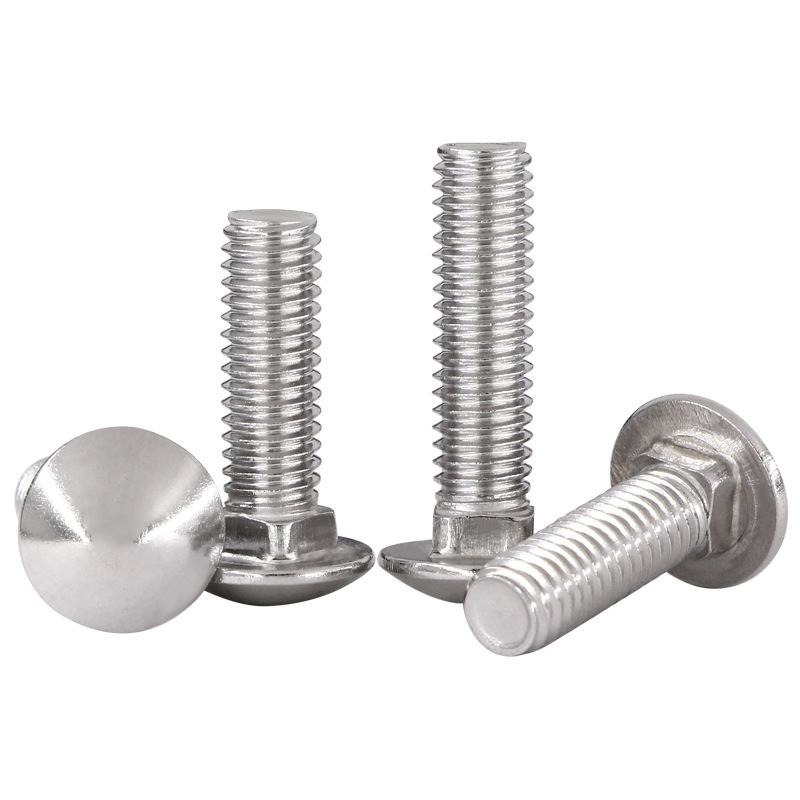

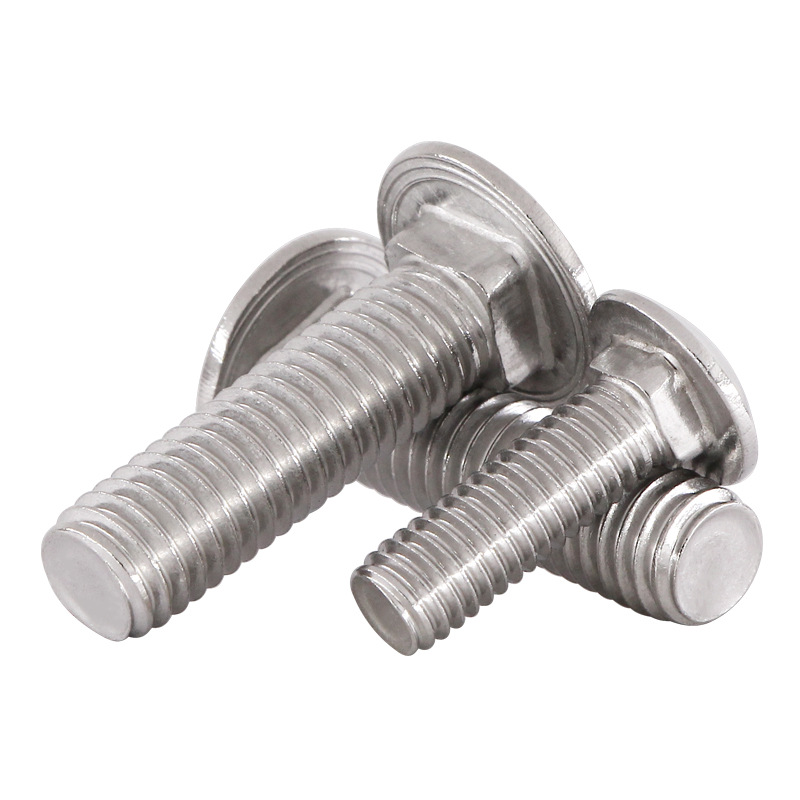

Apvalus koferio varžtas

Parenkamas legiruotasis plienas, kuris buvo termiškai apdorotas. Xiaoguo® didmeninės prekybos apvalios galvutės Coach varžtas pasižymi 10,9 efektyvumo laipsniu, o didžiausias tempiamasis stipris viršija 1000 MPa. Tinka sunkioms mašinoms, tiltams ir didelės apkrovos konstrukcijoms.

Siųsti užklausą

Prekės aprašymas

apvalios galvutės Varžtas (vežimo varžto tipas) ir vežimėlio varžtas priklauso tai pačiai gaminių kategorijai. Pagrindinis skirtumas slypi regioniniuose pavadinimuose: Šiaurės Amerikoje jis dažniausiai vadinamas Carriage bolt, o Sandraugos šalyse (pvz., Jungtinėje Karalystėje, Australijoje ir Naujojoje Zelandijoje) dažniau vartojamas terminas apvalios galvutės Coach varžtas. Tai tvirtinimo detalė su pusiau sferine galvute (apvalia galvute) ir kvadratine nuo atsipalaidavimo konstrukcija kaklo apačioje, specialiai sukurta montuoti iš vienos pusės.

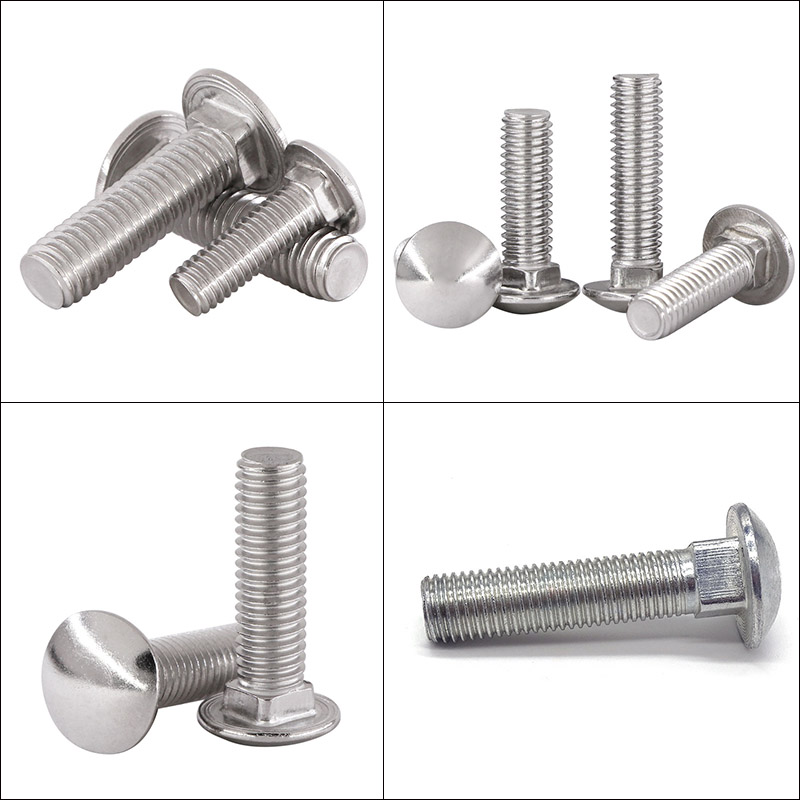

Round Head Coach Bolt

Struktūrinės charakteristikos

Apvalios galvutės „Coach“ varžto konstrukcinis dizainas yra orientuotas į pagrindinį „montavimo iš vienos pusės ir automatinio apsaugos nuo apvirtimo“ tikslą ir daugiausia susideda iš šių keturių funkcinių dalių:

(1) Galva

Forma: pusrutulio formos (apvali galva) arba plokščia apvali galva. Paviršius yra lygus, be jokių įrankių sąsajų, pavyzdžiui, šešiakampių, kvadratinių ar skersinių.

Funkcija ir paskirtis:

Užtikrinkite didelį laikančiojo paviršiaus plotą

Estetika ir saugumas

Lygus ir suapvalintas dizainas

(2) Kaklas (kaklas) – svarbiausia neslystanti konstrukcija

Forma: yra tiesiai po galva, yra kvadratas (kvadratas) arba briaunotas kvadratas (ribbed Square).

Funkcija ir paskirtis:

Mechaninė apsaugos nuo posūkio funkcija

Nereikia pagalbinių įrankių

Tikslus padėties nustatymas

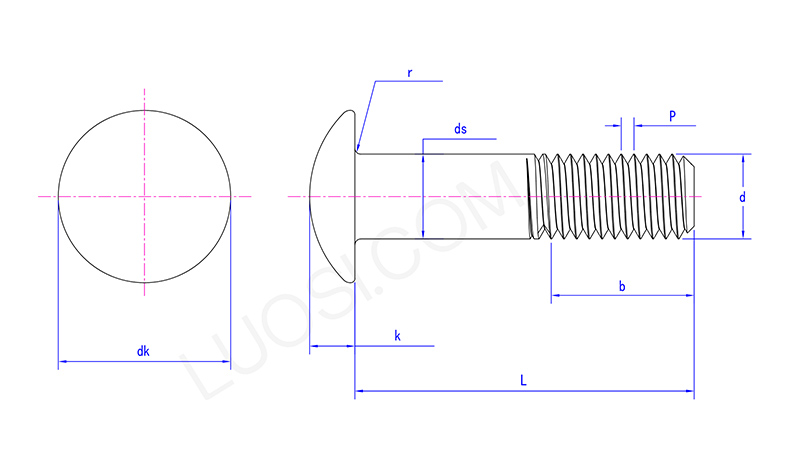

Round Head Coach Bolt

Pirm	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk maks	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds maks	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k maks	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r maks	0.5	0.5	0.5	0.5	1	1	1	1.5

(3) Veleno dalis (kotelis / dalis be sriegio)

Forma: tarp kaklo ir sriegių yra lygus cilindrinis velenas su plokščiu paviršiumi ir be sriegių.

Ilgis: Jis apskaičiuojamas iš viso varžto ilgio L atimant sriegio ilgį b. Skirtingos specifikacijos turi standartinius santykius.

Funkcija ir paskirtis:

Atlaiko šlyties apkrovą

Tikslus padėties nustatymas

Vengti jėgos poveikio sriegiams

(4) Srieginė dalis

Forma: esantis apvalios galvutės Coach varžto gale, tai standartinis metrinis šiurkštus sriegis (ISO) arba amerikietiškas standartinis UNC sriegis.

Ilgis (b):

Standartas numato: kai L ≤ 125 mm, b ≈ 2d + 6 mm (d yra vardinis skersmuo); kai L > 125 mm, b ≈ 2d + 12 mm.

Faktinio gaminio sriegio ilgį galima pratęsti pagal kliento reikalavimus (pritaikytas pilnas siūlas).

Funkcija ir paskirtis:

Sukurkite suspaudimo jėgą bendradarbiaudami su veržle

Sureguliuokite išankstinės apkrovos jėgą

Struktūrinis palyginimas

Apvalios galvutės Coach varžto pranašumas yra jo unikali struktūra. Taigi, kokie yra skirtumai, palyginti su kitų tipų varžtais? Pažvelkite į šią lentelę ir sužinosite!

Palyginimo elementai	apvalios galvutės Kolektoriaus varžtas	šešiakampės galvutės varžtas	vidinis šešiakampis varžtas
Galvos forma	Pusrutulio formos apvali galva	šešiakampis	cilindrinė galvutė su vidine šešiakampe skyle
Anti-atsipalaidavimo metodas	Mechaninis nuo atsipalaidavimo su kvadratiniu kaklu	reikia pritvirtinti galvutę veržliarakčiu	galvai pritvirtinti reikia naudoti vidinį šešiakampį veržliaraktį
Pirmtuotojų skaičius	1	2	1
Ar galima iš anksto gręžti?	Taip	ne,	ne,
Tipiškos programos	Mediena, lauko baldai, tvoros	Plieninė konstrukcija, mechaninis surinkimas	Tikslioji technika, liejimo formos
