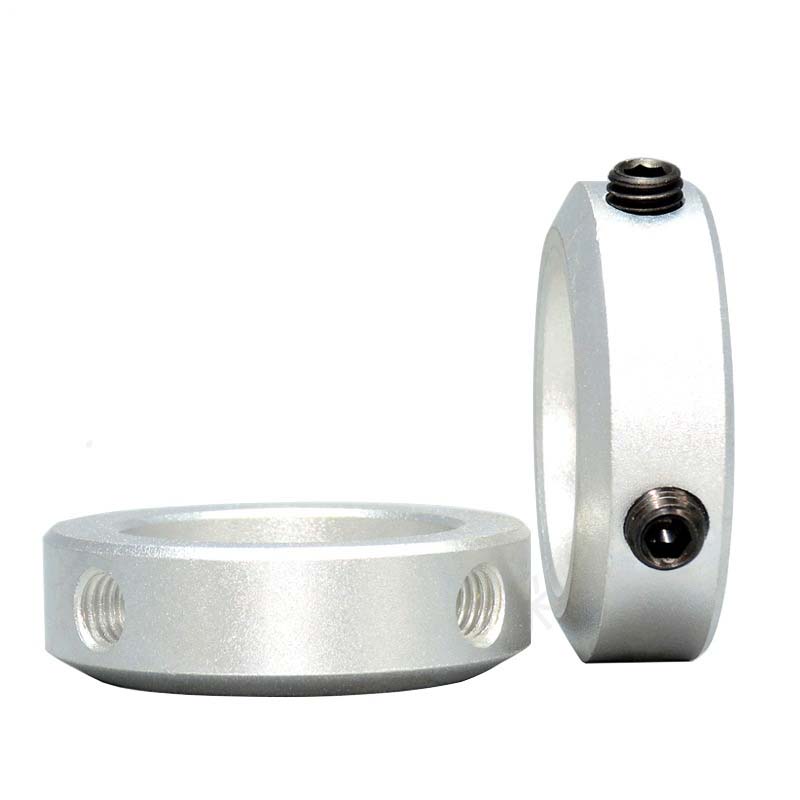

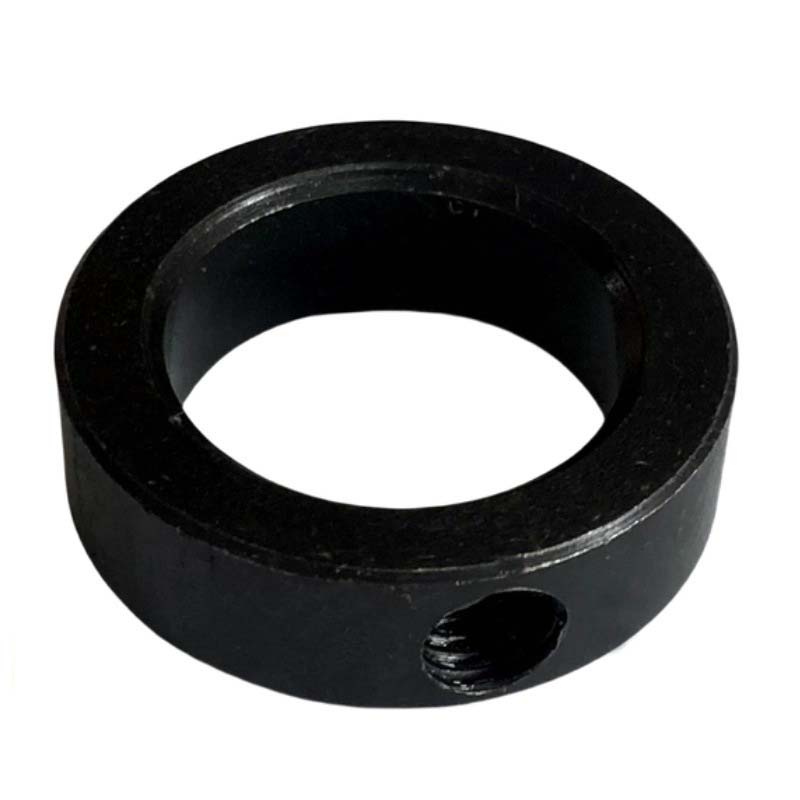

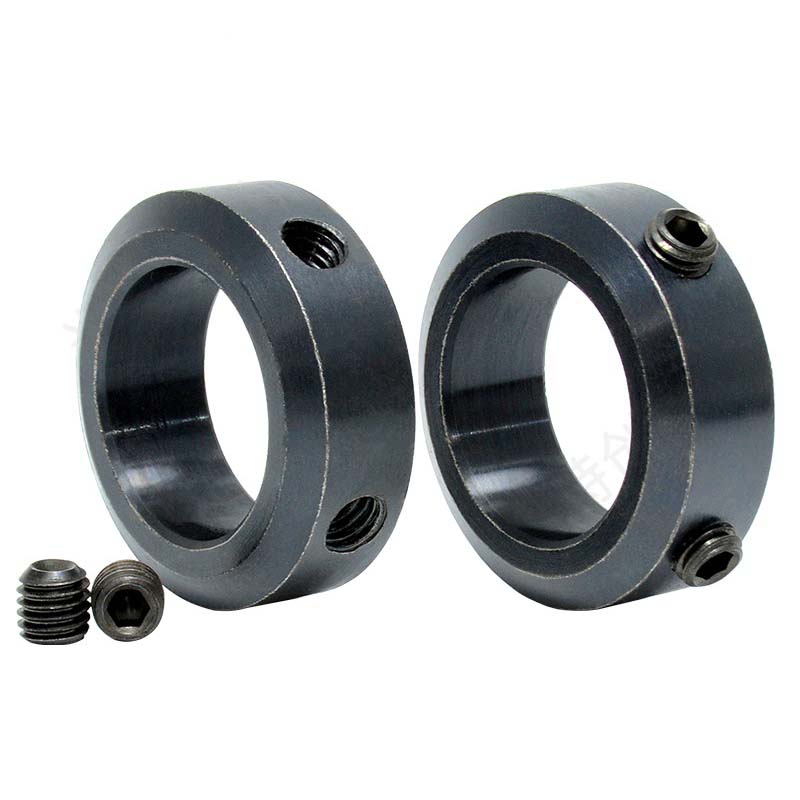

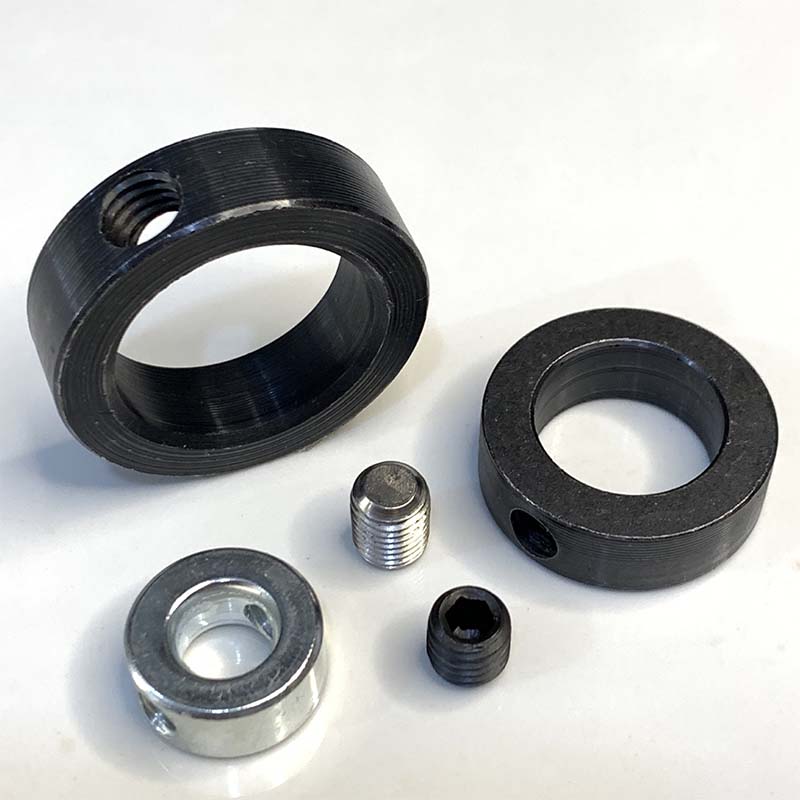

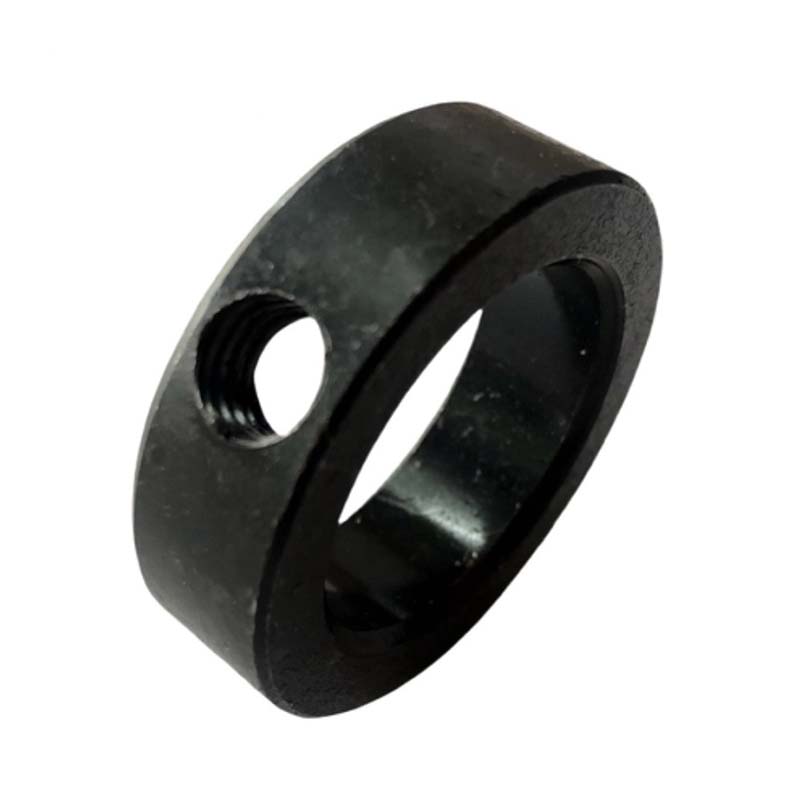

Sraigtinis užrakto žiedas su varžtu

Sraigtinis fiksavimo žiedas su varžtu yra tvirtinimo detalė, naudojama ašiniam fiksavimui. Tai apvalūs žiedai su srieginėmis skylėmis, kurie naudojami kartu su varžtais arba veržlėmis. „Xiaoguo®“ gaminiuose yra lazerinis graviravimas, apsaugantis nuo padirbinėjimo, kad būtų lengva identifikuoti partiją.

Modelis:GB/T 885-1986

Siųsti užklausą

Prekės aprašymas

Šiam sraigtiniam fiksavimo žiedui su fiksavimo varžtu nereikia įprastų griovelių, kuriuos naudoja žiedai, todėl velenas išlieka tvirtas. Jis turi dviejų dalių fiksavimo sąranką: naudojamas ir radialinis suspaudimas, ir ašinis varžtų slėgis. Tai reiškia, kad jis gali išlaikyti 30% daugiau svorio nei vienos dalies žiedai. Konstrukcijos tikrinamos naudojant kompiuterinius modelius, siekiant užtikrinti, kad įtempiai tolygiai pasiskirstytų visoje dalyje. Išbandyta, kad ji atlaikytų daugiau nei 10 milijonų nuovargio ciklų ir veikia geriau nei kiti smūgio apkrovos situacijose. Jis atitinka tokius standartus kaip MIL-R-5513 ir ISO 1234.

Privalumai

Modulinė sraigtinio užrakto žiedo konstrukcija su fiksuojamuoju varžtu leidžia reguliuoti netolygias apkrovas ar netinkamą instaliaciją. Apribojant ašinį poslinkį iki 0,02 mm, sumažėja guolių susidėvėjimas ir energijos nuostoliai. Siūlome 5 metų garantiją ir atitinka RoHS/REACH reikalavimus, todėl jie yra draugiški aplinkai. Mes palaikome pritaikymą ir turime ilgametę tvirtinimo detalių pramonės patirtį, teikdami greitą pristatymą ir inžinerinį palaikymą, kad jūsų sistema veiktų tinkamai.

Korozinėje aplinkoje

Sraigtinis fiksavimo žiedas su reguliuojamuoju varžtu yra nerūdijančio plieno, pvz., 316 nerūdijančio plieno arba cinku-nikeliu dengto anglinio plieno, variantų. Jų nesugadina vanduo, cheminės medžiagos ar sūrus oras. Užrakto apykaklės forma neleidžia palikti tarpų, kur gali kauptis nemalonūs nešvarumai ir suėsti metalą. Jūs netgi galite įsigyti varžtų su tokiais PTFE elementais (žinote, kaip nelipnią keptuvės dangą), jei reikia, kad jie tarnautų ilgiau. Jei dirbate valtyse ar naftos platformose, patraukite versijas su guminiais silikoniniais sandarikliais, neleisdami skirtingiems metalams reaguoti ir vienas kito korozuoti, šie varžtų užrakto žiedai buvo išbandyti daugiau nei 500 valandų su dirbtiniu jūros vandens rūku.

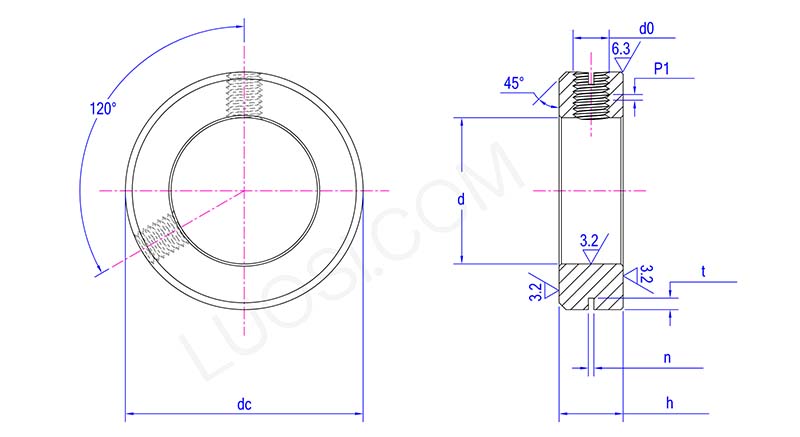

Screw Lock Ring With Set Screw

Pirm	Φ125	Φ130	Φ135	Φ140	Φ145	Φ150	Φ160	Φ170	Φ180	Φ190	Φ200
d maks	125.1	130.1	135.1	140.1	145.1	150.1	160.1	170.1	180.1	190.115	200.115
d min	125	130	135	140	145	150	160	170	180	190	200
h maks	30	30	30	30	30	30	30	30	30	30	30
val min	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48
n maks	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n min	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t maks	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95
t min	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05
dc	165	170	175	180	190	200	210	220	230	240	250
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
