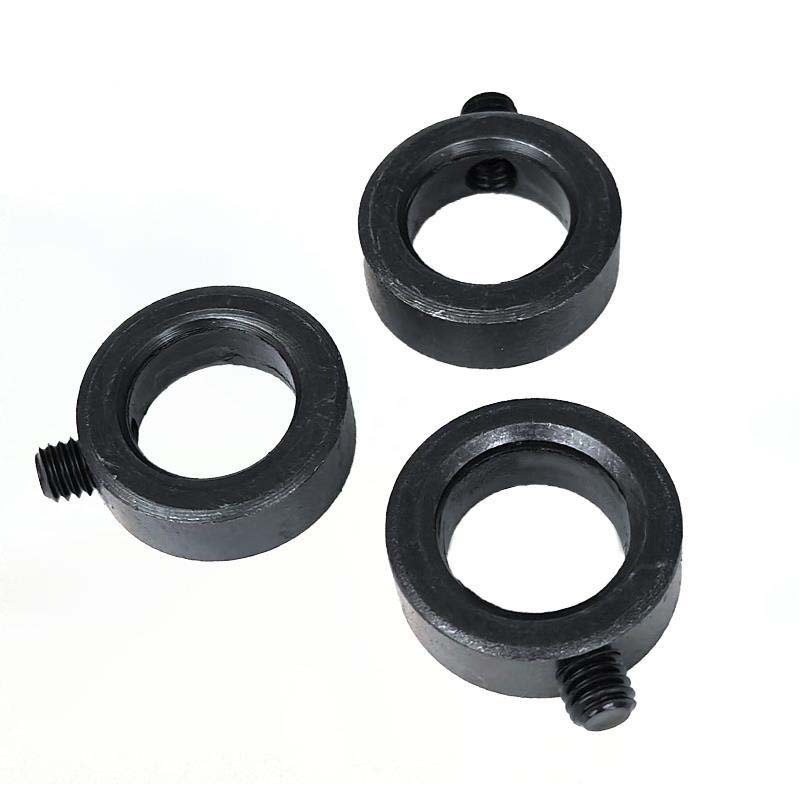

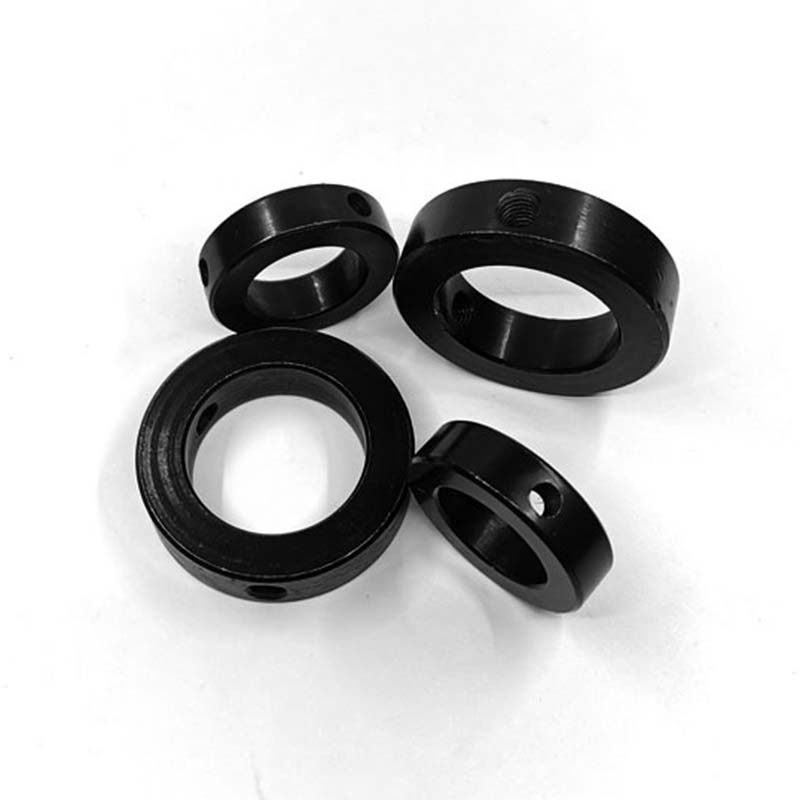

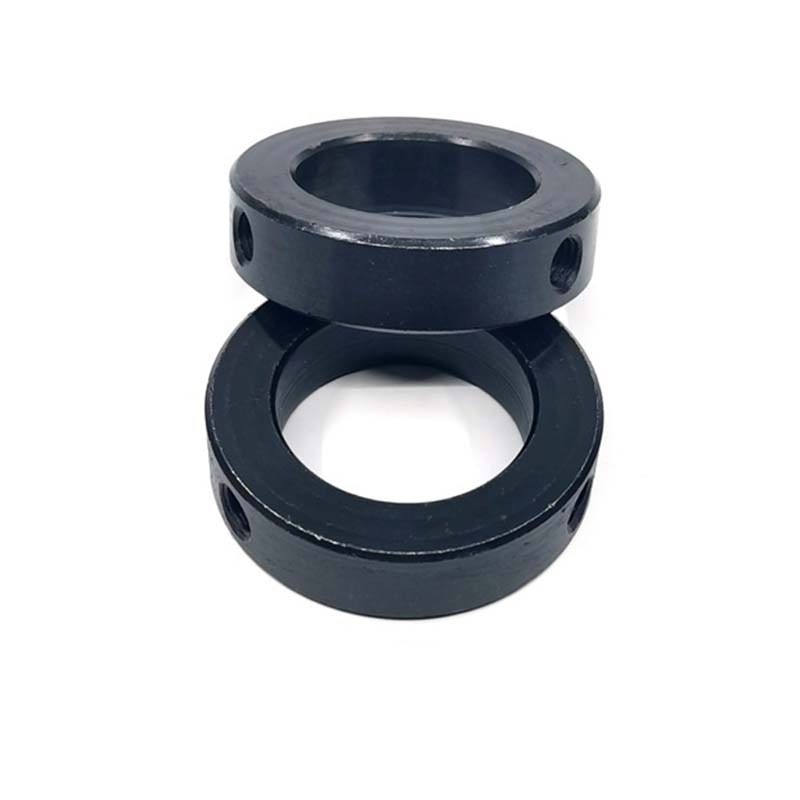

Srieginis fiksavimo atraminis žiedas

Srieginis fiksavimo žiedas yra mechaninis komponentas, skirtas apsaugoti nuo srieginių jungčių atsipalaidavimo. Jis sujungia srieginį varžtą su įvore, kad tolygiai paskirstytų slėgį montavimo metu, užtikrinant saugų ir stabilų tvirtinimą. Xiaoguo® yra profesionalus tvirtinimo detalių gamintojas Kinijoje, kuris gali pritaikyti gaminius pagal klientų reikalavimus ir pateikti pavyzdžius.

Modelis:GB/T 885-1986

Siųsti užklausą

Prekės aprašymas

Srieginiai fiksavimo atraminiai žiedai yra pagaminti iš nerūdijančio plieno arba anglinio plieno, kurie yra tvirti ir atsparūs rūdijimui. Paviršius buvo termiškai apdorotas, siekiant pailginti tarnavimo laiką ir padidinti atsparumą dilimui. Srieginė dalis buvo tiksliai nupjauta, kad būtų užtikrintas sklandus priveržimas ir sriegio išlyginimas. Naudojimui atšiaurioje aplinkoje galima pasirinkti cinko-nikelio arba juodojo oksido dengimą, kad paviršius padengtų korozijai atsparią dangą. Šios medžiagos gali veikti nuo -40°C iki 300°C temperatūros diapazone, todėl šis fiksavimo žiedas gali būti naudojamas ekstremaliomis aplinkos sąlygomis, pavyzdžiui, jūrų aplinkoje, chemijos gamyklose ar sunkioje mašinoje.

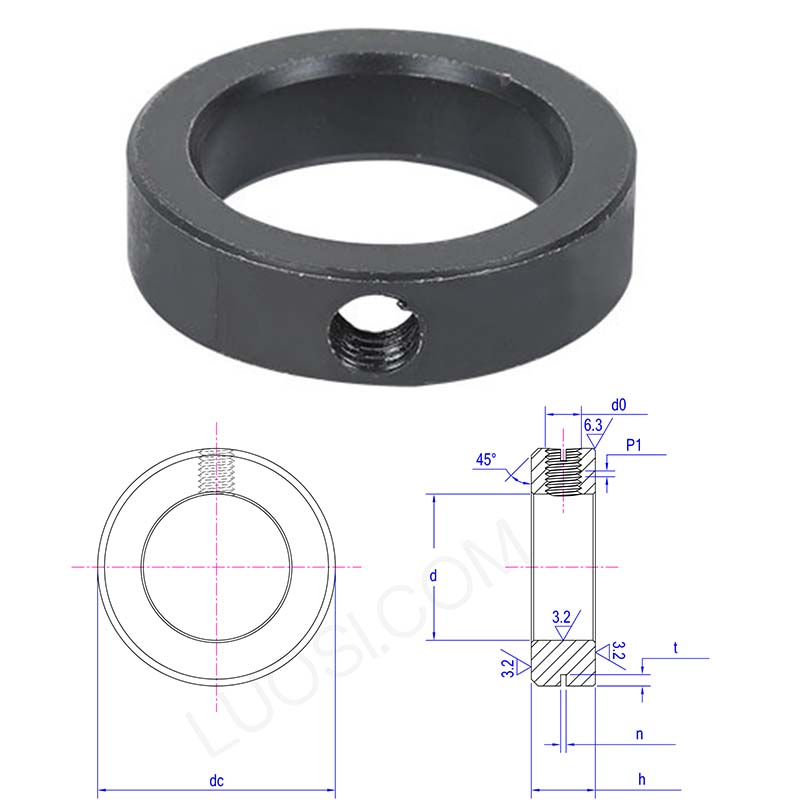

Threaded locking retaining ring

Pirm	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d maks	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d min	14	15	16	17	18	19	20	22	25	28	30
h maks	12	12	12	12	12	12	12	12	14	14	14
val min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t maks	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Taikymas

Srieginiai fiksavimo žiedai plačiai naudojami energijos perdavimo sistemose, siurblių mazguose ir roboto komponentuose, ypač tais atvejais, kai būtina užtikrinti, kad komponentai būtų patikimai pritvirtinti prie veleno. Dėl savo vibracijai atsparių savybių jie dažniausiai naudojami automobilių transmisijos sistemose, vėjo turbinų pavarų dėžėse ir konvejerių sistemose. Jis taip pat naudojamas aviacijos ir kosmoso pramonėje.

Jis taip pat rodomas žemės ūkio įrangoje ir atsinaujinančios energijos sąrankose, atliekant tvirtą darbą, kad daiktai būtų pritvirtinti dulkėtomis, šlapiomis sąlygomis arba esant dideliam sukimo momentui.

Ar montavimui reikalingi specialūs įrankiai?

Eksploatacijai nereikia specialių įrankių. Įprastus įrankius (pvz., šešiabriaunius veržliarakčius ar atsuktuvus) galima naudoti norint lengvai sumontuoti srieginius fiksavimo žiedus. Reguliavimui nereikia hidraulinių presų ar pasirinktinių įtaisų. Tikslų reguliavimą galima pasiekti tiesiog naudojant srieginius varžtus ant fiksavimo žiedo.
