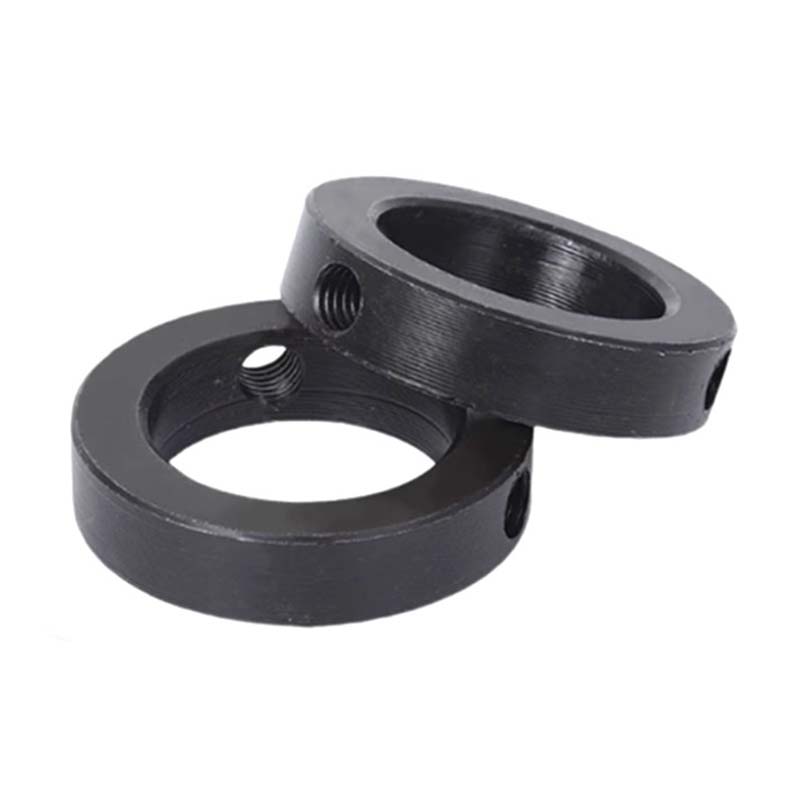

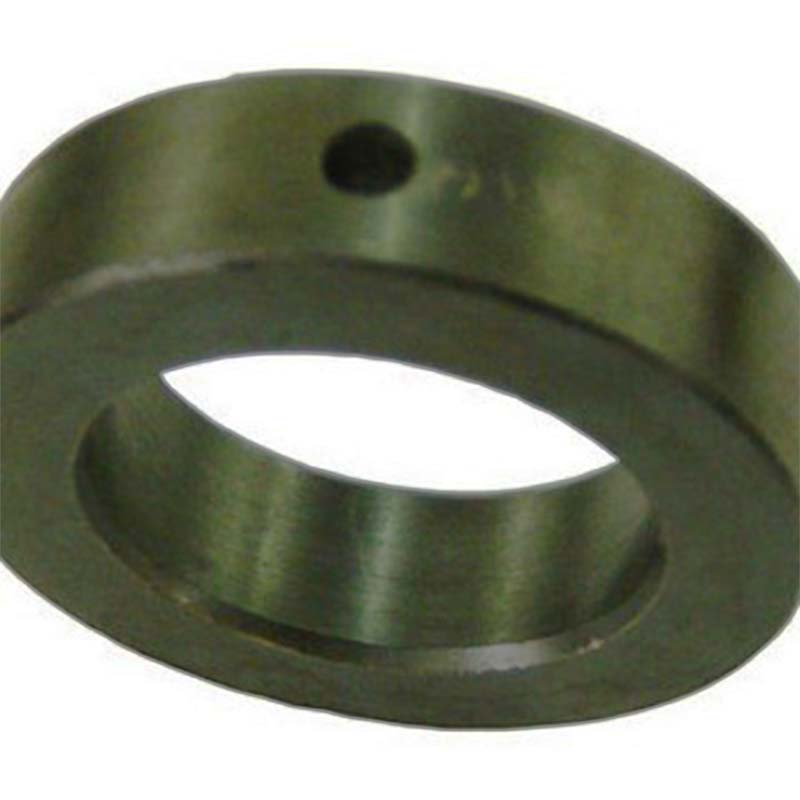

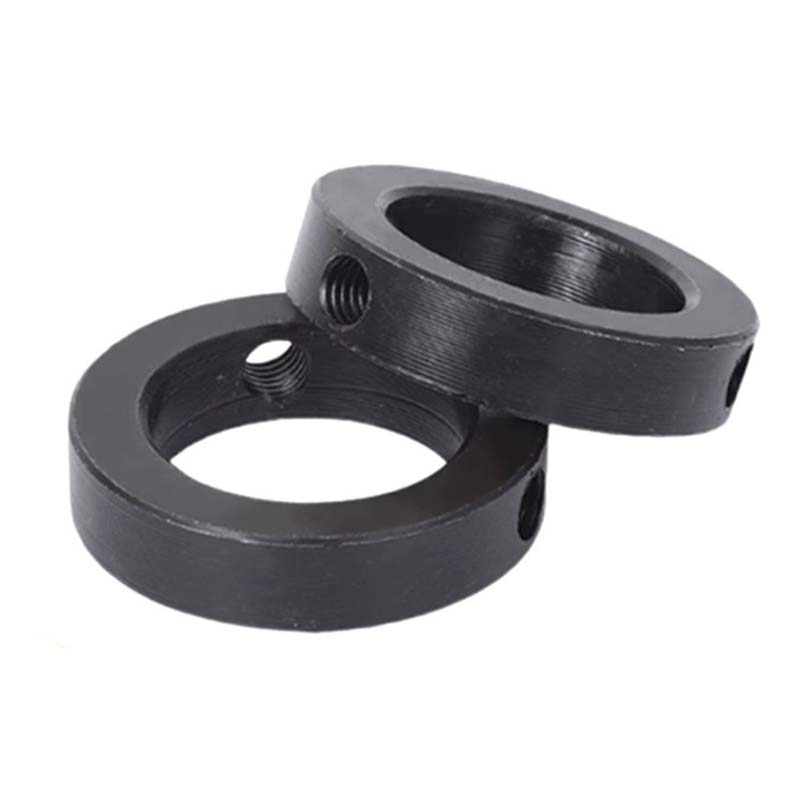

Sraigtinis fiksavimo atraminis žiedas su užrakto apykakle

Sraigtinio fiksavimo atraminis žiedas su užrakto apykakle yra mechaninis komponentas, skirtas guoliams, krumpliaračiams ar velenams pritvirtinti, derinant ašinį sulaikymą su reguliuojama fiksavimo jėga. Griežti testavimo įtempių protokolai užtikrina, kad kiekviena XIAOGUO® tvirtinimo detalė viršija laikančiųjų specifikacijas.

Modelis:GB/T 885-1986

Siųsti užklausą

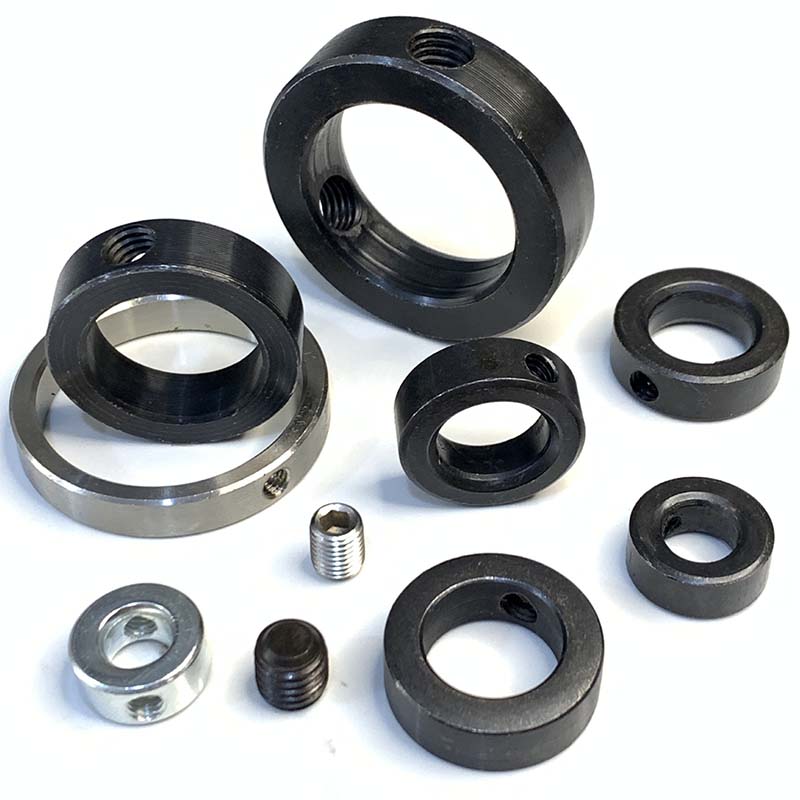

Prekės aprašymas

Sraigtinio fiksavimo atraminis žiedas su užrakto apykakle iš esmės išlaiko guolius, krumpliaračius ar besisukančių dalių įstrigimą ten, kur jie turėtų būti ant velenų arba korpusų viduje. Jame naudojama srieginė užrakto apykaklė ir laikantis žiedas, dvi dalys veikia kartu. Net kai viskas dreba arba yra stūmimo / traukimo jėgos, jis sustabdo dalių slydimą velenu. Skirtingai nuo įprastų užsegamų žiedų, kurie tiesiog užsifiksuoja, šiuo žiedu galite pakoreguoti jo tvirtumą, naudojant varžtus apykaklėje. Dėl to mažesnė tikimybė, kad jis nesuges sunkiomis sąlygomis, pagalvokite apie gamyklinę įrangą, automobilių dalis ar lėktuvo komponentus. Dviejų dalių sąranką paprasta įdėti (nereikia jokių įmantrių įrankių) ir pakankamai tvirtai sukimba atliekant darbus, kai laikui bėgant daiktai negali atsilaisvinti. Tinka programoms, kuriose norite jį nustatyti ir pamiršti.

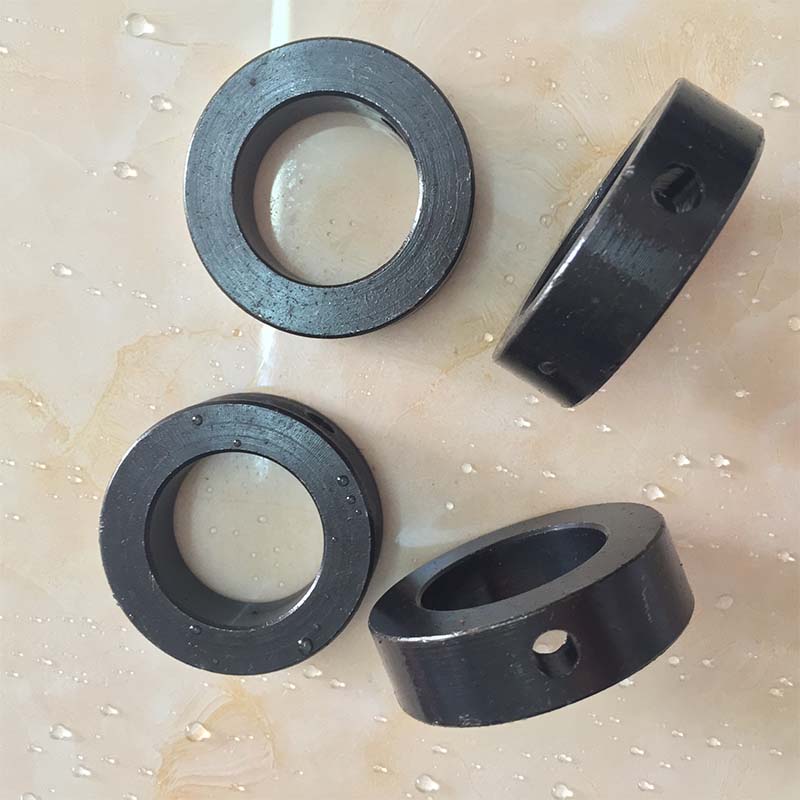

screw locking retaining ring with lock collar

Privalumas

Sraigtinio fiksavimo atraminis žiedas su užrakto apykakle veikia gerai, nes atlaiko drebėjimą ir gali būti pakartotinai naudojamas kelis kartus. Srieginė apykaklė leidžia tiksliai sureguliuoti jo padėtį išilgai veleno, todėl mažiau tikėtina, kad ji atsilaisvins, skirtingai nei įprasti laikantys žiedai, kurie kartais nutrūksta. Įtaisyti varžtai tolygiai prispaudžia visą veleną, todėl nesubraižysite ar nesubraižysite paviršiaus. Jis tinka tiek metrinėms, tiek colių dalims, o tai patogu, nes gamyklose visame pasaulyje naudojamos mišrios matavimo sistemos. Galite jį uždėti arba greitai nuimti naudodami pagrindinius įrankius, pvz., šešiabriaunį raktą, tai reiškia, kad sugaištama mažiau laiko remontuojant ar prižiūrint. Mašinoms, kurios kasdien daužomos, laikui bėgant šis daiktas yra pigesnis, palyginti su sugedusių standartinių žiedų keitimu.

Sraigtinio fiksavimo atraminis žiedas su užrakto apykakle turi srieginį fiksavimo žiedą, kuris prisukamas tiesiai ant velenų arba guolių korpusų ir užtikrina saugų, vibracijai atsparų užraktą. Skirtingai nuo įprastų atraminių žiedų, kuriuos norint pritvirtinti reikia lenkti, šiuose atraminiuose žieduose naudojamas reguliuojamas fiksavimo žiedo varžtas, kad aplink veleną būtų daromas pastovus slėgis. Net esant dideliam greičiui ar didelėms jėgoms, šie laikantys žiedai neleidžia pasislinkti. Fiksavimo žiedas taip pat tolygiai paskirsto slėgį, kad velenas nebūtų suspaustas vienoje vietoje. Atraminių žiedų ir fiksavimo žiedų derinys tinka naudoti, kai reikalingas tikslus išlygiavimas ir ilgalaikis stabilumas, pvz., pavarų sistemos arba gamyklos įranga.

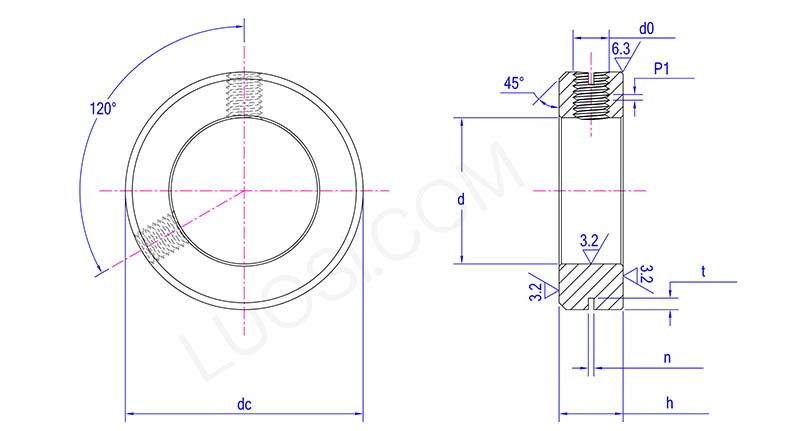

Structure diagram of screw locking retaining ring with lock collar

Pirm	Φ32	Φ35	Φ40	Φ45	Φ50	Φ55	Φ60	Φ65	Φ70	Φ75	Φ80
d maks	32.062	35.062	40.062	45.062	50.062	55.074	60.074	65.074	70.074	75.074	80.074
d min	32	35	40	45	50	55	60	65	70	75	80
h maks	14	16	16	18	18	18	20	20	20	22	22
val min	13.57	15.57	15.57	17.57	17.57	17.57	19.48	19.48	19.48	21.48	21.48
n maks	1.51	1.91	1.91	1.91	1.91	1.91	1.91	1.91	1.91	2.31	2.31
n min	1.26	1.66	1.66	1.66	1.66	1.66	1.66	1.66	1.66	2.06	2.06
t maks	2.75	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.96	3.96
t min	2.25	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	3.24	3.24
dc	52	56	62	70	80	85	90	95	100	110	115
d0	M8	M10	M10	M10	M10	M10	M10	M10	M10	M12	M12
P1	1.25	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.75	1.75
