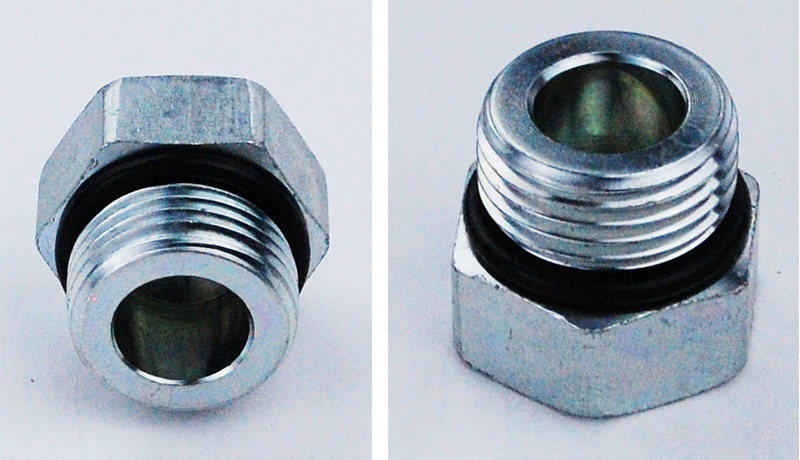

1/4 BSP vyriškas šešiabriaunis antspaudas

1/4 BSP vyriškas šešiakampis galvutės sandariklis yra maža dalis, naudojama hidraulinės sistemos alyvos arba tikrinimo prievadams blokuoti. Specifikacija yra 1/4 colio BSP išorinis sriegis (ty G1/4"), o galvutė yra išorinė šešiakampė. Ją galima priveržti naudojant įprastą veržliaraktį. Ypatinga tai, kad komplekte yra savaime užsifiksuojantis sandarinimo žiedas – šis sandarinimo žiedas pritvirtintas prie kištuko galo ir nenukris ir nepasislinks.

Techninės specifikacijos

Šie parametrai, susiję su 1/4 BSP vyriškos šešiakampės galvutės fiksatoriumi, yra tik nuoroda. Konkretūs duomenys gali skirtis priklausomai nuo specifikacijų.

Projektas	Vertė
Siūlo specifikacija	G1/4" (BSPP)
Šešiakampio krašto plotis	Paprastai 19 mm
Siūlo ilgis	Maždaug 12-15 mm
Maksimalus darbinis slėgis	Iki 350-400 barų
Darbinė temperatūra (NBR)	-40°C iki +120°C
Darbinė temperatūra (FKM)	-15°C iki +200°C
Medžiaga	Anglinis plienas (cinkuotas / nikeliuotas), nerūdijantis plienas 304/316L, žalvaris

Pagrindinės savybės

(1) Šešiakampė galvos forma

Jį galima priveržti naudojant įprastą atvirą veržliaraktį arba veržliaraktį. Operacija paprasta.

Išorinė šešiakampė forma gali atlaikyti didesnę suveržimo jėgą nei vidinė šešiakampė forma ir mažesnė tikimybė, kad ji paslys ar sugadins galvą.

(2) Įmontuotas sandarinimo žiedas, apsaugantis nuo atsiskyrimo

Sandarinimo žiedas pritvirtintas griovelyje, esančiame 1/4 BSP vyriškos šešiakampės galvutės fiksuojamojo sandariklio galiniame paviršiuje, ir nenukris ir nepasislinks.

Montuojant nereikia atskirų tarpiklių, taip pat nereikia vynioti žaliavos juostos ar tepti sandarikliu.

(3) Galinio paviršiaus sandariklis, užtikrinantis patikimą ir sandarų veikimą

Priveržus sandarinimo žiedas sandariai įspaudžiamas tarp 1/4 BSP vyriškos šešiakampės galvutės fiksuoto sandariklio galinio paviršiaus ir alyvos išleidimo plokštumos, taip suformuojant sandariklį.

Sriegio tikslumas neturi įtakos.

(4) Platus medžiagų pasirinkimas

Anglies plieno cinkavimas: ekonomiškas.

Nerūdijantis plienas 304/316L: Atsparus korozijai, tinka jūrinei, cheminei ir maisto aplinkai.

Bronza: tinka vandens, dujų arba žemo slėgio alyvos grandinėms.

Atitinka tarptautinius standartus

Dydis atitinka tarptautinius standartus ir gali būti naudojamas kartu su įvairia mechanine įranga.

(5) Lengva įdiegti ir prižiūrėti

Pirma, įsukite jį ranka, kad įsitikintumėte, jog sriegiai yra tinkamai išlyginti. Tada veržliarakčiu jį priveržkite.

Po išmontavimo ir surinkimo, jei sandarinimo žiedas nepažeistas, jį galima naudoti pakartotinai.

(6) Identifikavimas aiškus.

Viršutinis šešiakampės galvutės paviršius paprastai yra įspaustas "G1/4" arba "1/4", kuris yra patogus identifikuoti vietoje.
