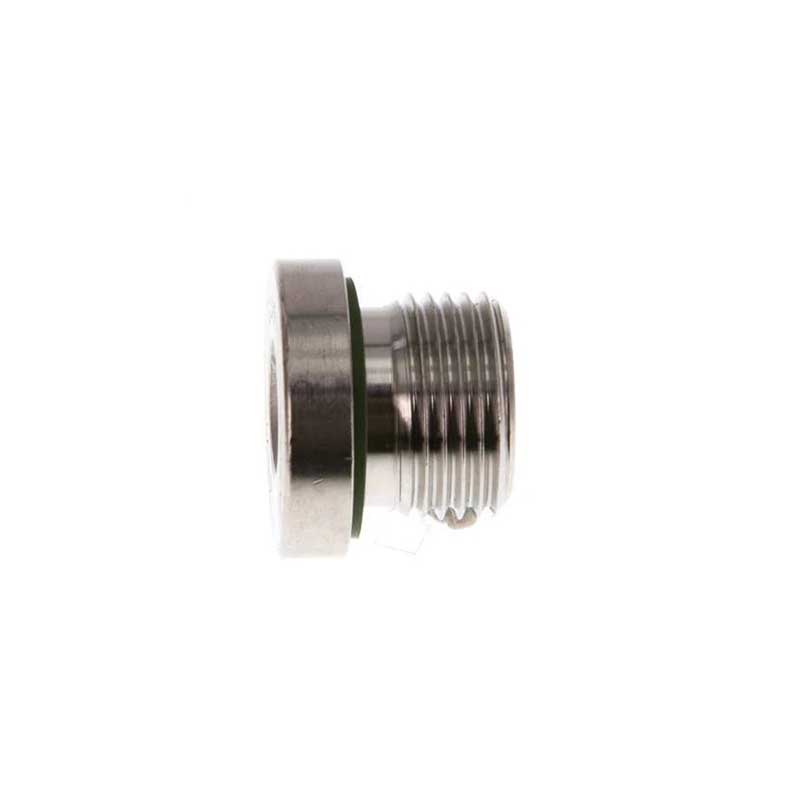

4BN BSP vidinis uždaras sandariklis, tuščiaviduris šešiakampis hidraulinis kištukas

4BN BSP „Male Captive Seal“ tuščiaviduris šešiabriaunis hidraulinis kištukas yra profesionalus hidraulinis komponentas. Pagrindinės jo savybės yra šios:

(1) Sriegio specifikacija: Jis pritaikytas BSP standartiniam išoriniam sriegiui, kuris yra jo tarptautinio universalumo pagrindas ir yra padalintas į du tipus.

①BSPP (G): lygiagrečiai sriegiai, sandariklis visiškai priklauso nuo galiniame paviršiuje integruoto sandarinimo žiedo.

②BSPT (R): kūginis sriegis, galintis užtikrinti tarpmetalinį sandarinimą, bet nesuderinamas su BSPP.

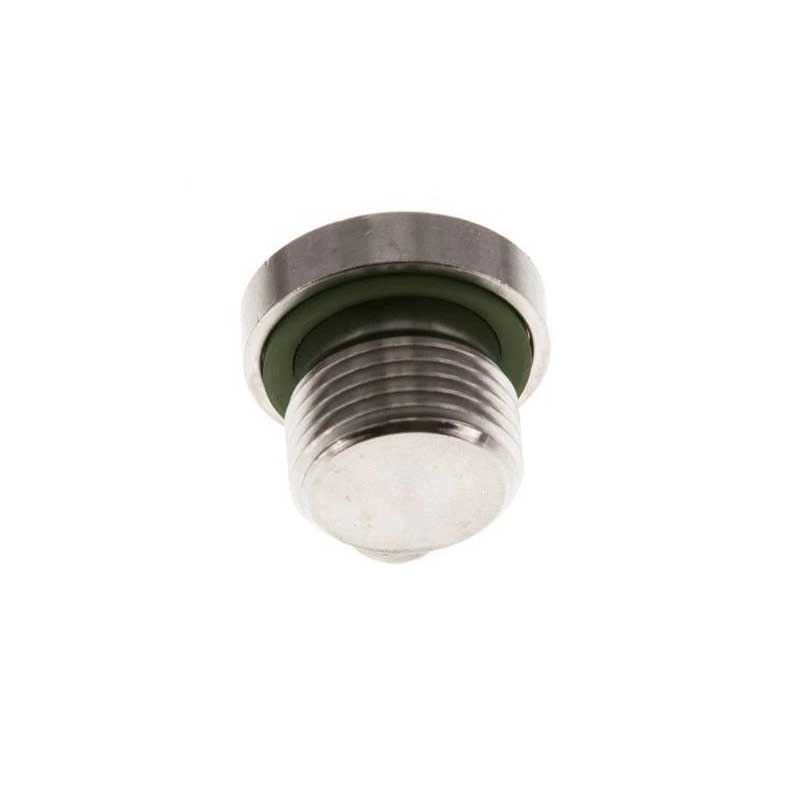

(2) Sandarinimas nuo atsiskyrimo: pagrindinė konstrukcija. Integruotas sandarinimo žiedas fiziniu būdu pritvirtinamas prie galinio paviršiaus griovelio, užtikrinant, kad 4BN BSP vyrio uždarojo sandariklio tuščiaviduris šešiabriaunis hidraulinis kaištis nejudės ir nenukris net esant dideliam slėgiui ir vibracijai. Įprastos sandarinimo medžiagos yra NBR (bendras alyvai atsparus tipas) arba FKM (atsparus aukštai temperatūrai ir cheminei korozijai).

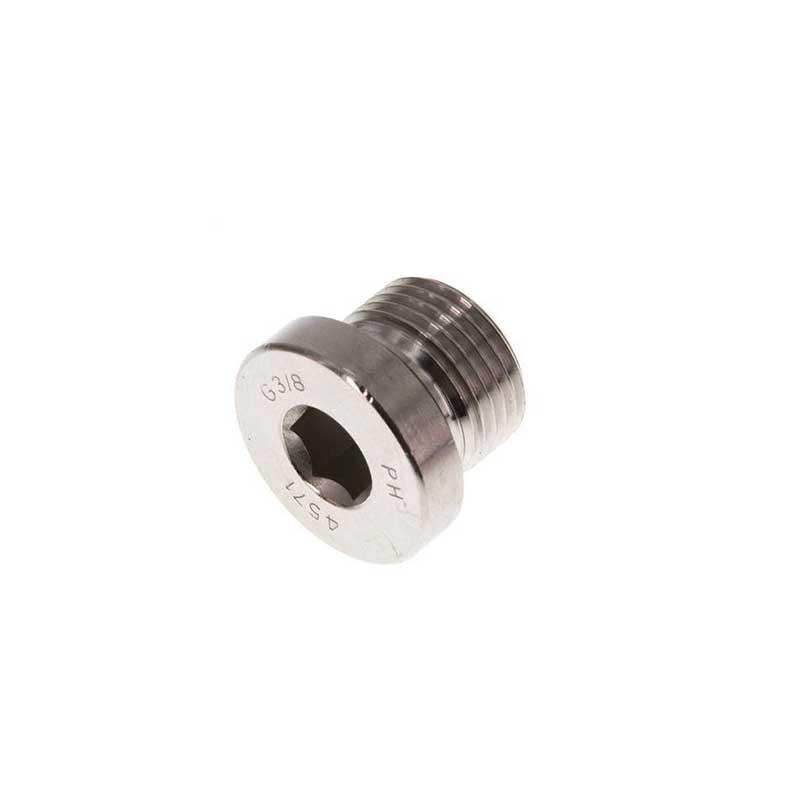

(3) Šešiakampė pavara: esanti prie galvos, ją galima sumontuoti ir išardyti naudojant standartinį šešiakampį veržliaraktį ir ypač tinka naudoti siaurose ar ankštose erdvėse.

(4) Tvirtas korpusas: pagrindinis korpusas paprastai pagamintas iš patvarių medžiagų, tokių kaip anglinis plienas (didelio stiprumo, dažnai cinkuotas, kad būtų išvengta rūdžių), nerūdijantis plienas (didelis atsparumas korozijai) arba žalvaris (dažnai naudojamas vandens ir dujų linijose), kad atlaikytų aukštą slėgį ir atšiaurią aplinką.

Techninės specifikacijos

(1) Atitikti standartą: 4BN BSP tuščiaviduris šešiabriaunis hidraulinis kištukas atitinka tarptautinį ISO 1179-2 (E tipo) standartą.

(2) Specifikacijų diapazonas: sriegių dydžiai paprastai svyruoja nuo G1/8" iki G3".

(3) Darbinis slėgis: slėgio lygis skiriasi priklausomai nuo 4BN BSP tuščiavidurio šešiabriaunio hidraulinio kištuko specifikacijų.

(4) Darbo temperatūra: skiriasi priklausomai nuo sandarinimo žiedo medžiagos, o diapazonas yra gana platus.

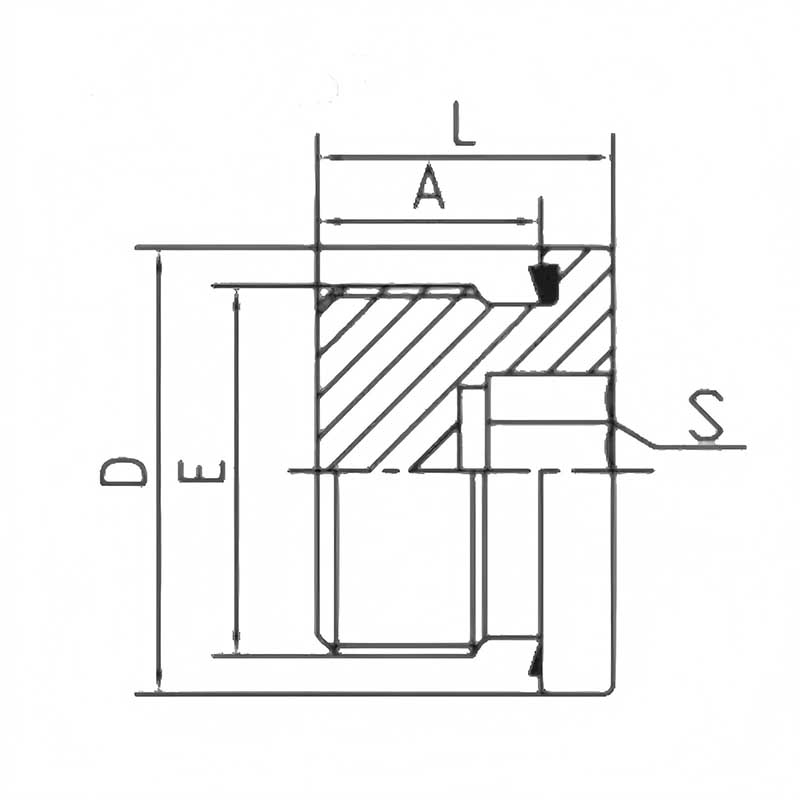

(5) Dydžio parametrai: bendri matmenys skirsis priklausomai nuo sriegio specifikacijos. Į šerdies matmenis įeina galvos skersmuo, bendras ilgis ir plotis tarp priešingų kraštų ir kt.

(6) Paviršiaus apdorojimas: siekiant padidinti atsparumą korozijai, paviršius bus apdorojamas, pavyzdžiui, cinkuojamas ir nikeliuojamas.
