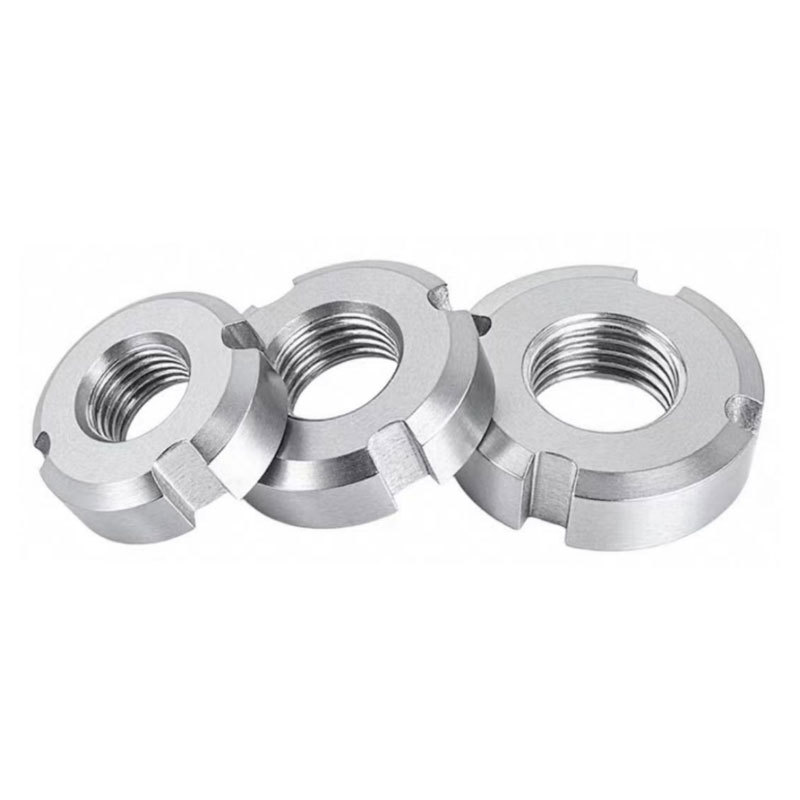

Guolių fiksavimo veržlė

„China Xiaoguo®“ guolių fiksavimo veržlė turi tiksliai suprojektuotą plyšį, kuris sukuria labai mažą ašinį tarpą, kai guolio komponentai yra sumontuoti kartu, todėl pasiekiamos optimalios poravimosi sąlygos. Gamykloje Kinijoje gaminamų guolių fiksavimo veržlių gamybos procesas yra itin tikslus.

Siųsti užklausą

Prekės aprašymas

Kaip išsirinkti tinkamą dydį?

Siekiant užtikrinti, kad guolio fiksavimo veržlė būtų tinkamai naudojama, rekomenduojami pasirinkti šie punktai:

(1) Nustatykite sriegio specifikaciją: tai yra pagrindinė būtina sąlyga. Metrinėms sistemoms žr. M reikšmę; imperinėms sistemoms žr. colius. [Pastaba: Šiame gaminyje naudojami išskirtinai smulkių sriegių varžtai. Rinkdamiesi būtinai patikrinkite žingsnį (pvz., M16 × 1,5), kad nepasirinktumėte šiurkščiavilnių sriegių specifikacijos.]

(2) Patikrinkite rakto matmenis: patikrinkite išorinį skersmenį (dk) ir storį (m), kad įsitikintumėte, jog veržlei įrenginyje yra pakankamai vietos.

(3) Apibrėžkite standartus: aiškiai nurodykite gaminio standartus, pvz., „Nacionalinis standartas GB/T 812“ arba „Vokietijos standartas DIN 981“, siekiant užtikrinti, kad visi matmenys atitiktų reikiamus nuokrypius ir tikslumą.

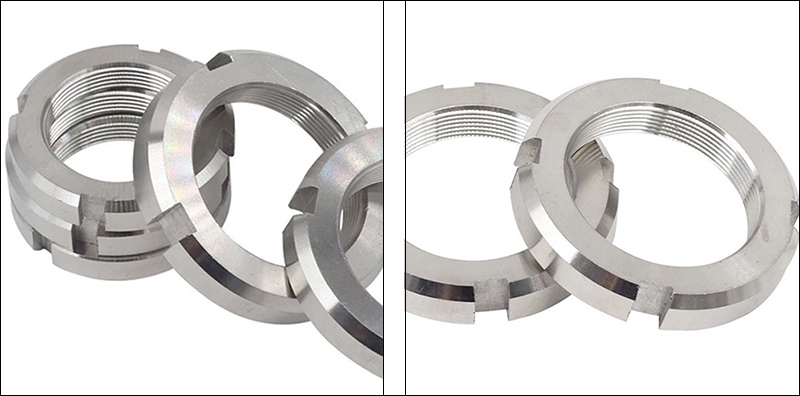

Bearing Lock Nut

Pirm	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maks	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n maks	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t maks	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Išsamus pagrindinių parametrų paaiškinimas

Renkantis guolio fiksavimo veržlės dydį, atkreipkite ypatingą dėmesį į šiuos pagrindinius parametrus:

(1) Sriegio specifikacija (D × P): nurodo vardinį sriegio skersmenį (D) ir žingsnį (P).

Pavyzdžiui, M16 × 1,5, M16 reiškia vardinį 16 mm skersmenį, o 1,5 reiškia 1,5 mm žingsnį.

(2) Išorinis skersmuo (dk): maksimalus išorinis veržlės matmuo, nurodantis mažiausią montavimui reikalingą erdvę.

(3) Storis (m): ašinis veržlės aukštis, turintis įtakos fiksavimo jėgos rankai ir stiprumui.

(4) Plyšių skaičius (n) / plyšio plotis (b) / plyšio gylis (t): geometriniai įpjovimo parametrai, kurie turi atitikti atitinkamų profesionalių įrankių (kablio veržliarakčio ir atidaromų kaiščių / laikančiųjų poveržlių) matmenis.

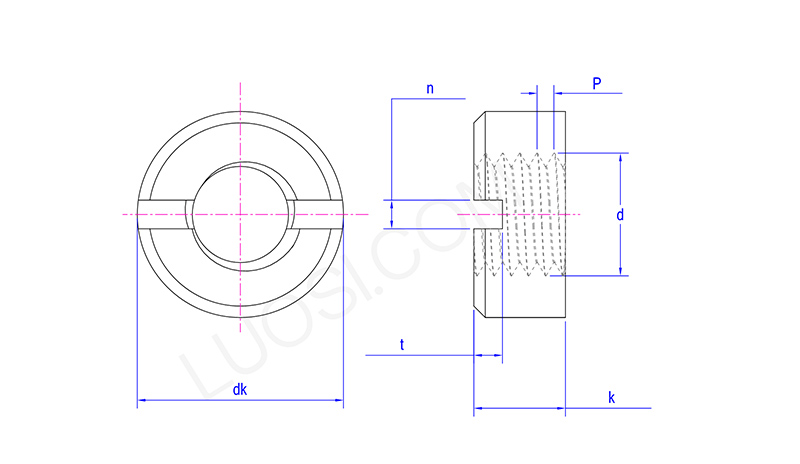

Bearing Lock Nut

Bendrosios specifikacijos Greita nuoroda

Štai keletas dažniausiai naudojamų standartinių specifikacijų duomenų:

Kaip pavyzdį paimkite GB/T 812-1988 guolio fiksavimo veržlę (metrinė):

Sriegio specifikacija: D×P	Išorinis skersmuo: dk (mm)	Storis: m (mm)	Lizdų skaičius: n	Išpjovos gylis: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Pasirinkimas ir naudojimas

(1) Sriegio konsistencija: visos guolių fiksavimo veržlės yra su smulkiais sriegiais. Patikrinkite žingsnį, kad išvengtumėte painiavos su stambiais sriegiais.

(2) Papildomi įrankiai: išmontavimo ir surinkimo procese reikia naudoti specialų kablio formos veržliaraktį.

(3) Priedai nuo atsipalaidavimo: norint pasiekti fiksavimo efektą, jie turi būti naudojami kartu su stabdymo poveržlėmis (pvz., GB/T 858) arba atvirais kaiščiais.

(4) Techniniai brėžiniai: projektuodami visada vadovaukitės naujausia atitinkamų standartinių techninių brėžinių arba gaminio specifikacijų versija.
