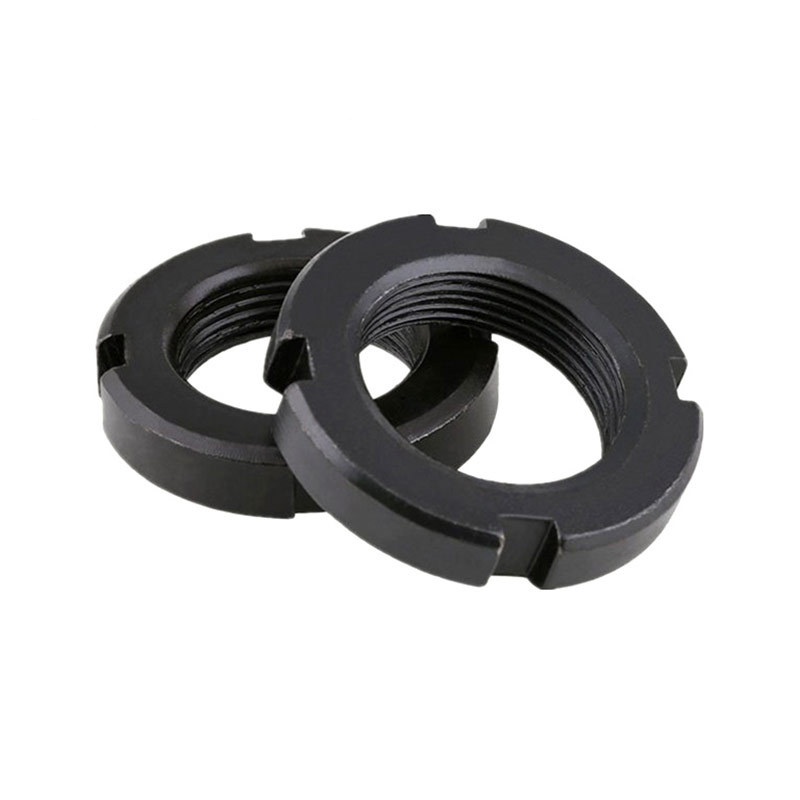

Veleno veržlė

Kinijoje pagamintos Xiaoguo® Customized Shaft veržlės lizdo dizainas yra specialiai sukurtas taip, kad būtų suderinamas su tam skirtais įrankiais. Pasirinkus naujausią veleno veržlę, žymiai padidės surinkimo efektyvumas. Dėl to montavimas ir išmontavimas bus itin patogus.

Siųsti užklausą

Prekės aprašymas

Kaip pasirinkti tinkamą paviršiaus apdorojimą?

Veleno veržlės paviršiaus apdorojimo pasirinkimas daugiausia priklauso nuo konkrečios naudojimo aplinkos, biudžeto ir veikimo reikalavimų.

(1) Biudžeto prioritetas, sausa patalpų aplinka: pageidaujama parinktis yra galvanizavimas.

(2) Atšiaurios lauko sąlygos / Didelis atsparumas korozijai: Pirmenybė teikiama karštajam cinkavimui arba beelektriniam nikeliavimui.

(3) Didelio stiprumo tvirtinimo detalės (10.9 ir aukštesnės klasės): procesas turi būti parinktas taip, kad nekiltų vandenilinio trapumo pavojaus, pvz., Dacromet arba mechaninis cinkavimas.

(4) Dangos gruntavimui arba trinčiai sumažinti: pasirinkite fosfatavimą.

(5) Konkretūs išvaizdos reikalavimai: norint pasiekti veidrodžio apdailos efektą, galima pasirinkti chromavimą; grynai juodai ir tankiai išvaizdai galima pasirinkti elektroforezinę juodą spalvą.

(6) Specialūs funkciniai reikalavimai (atsparumas aukštai temperatūrai / nesulipimas): pasirinkite tefloninę dangą.

(7) Labai įsipareigoję saugoti aplinką: pirmenybę teikiame naujiems aplinkai nekenksmingiems procesams, tokiems kaip Dacromet danga be chromo ir cinkavimas karštuoju būdu.

Shaft Nut

Struktūrinio dizaino ypatumai

Veleno veržlė buvo tiksliai suprojektuota konstrukcijos požiūriu. Jo dizaino ypatybės daugiausia priklauso nuo sriegio, fiksavimo mechanizmo ir formos.

(1) Siūlų dizainas

Jis naudojamas kaip veleno veržlės pagrindas ir yra labai svarbus jungties tvirtumui ir tikslumui užtikrinti.

Smulkus sriegis: visos veleno veržlės yra su smulkiu sriegiu. Smulkaus sriegio spiralės kampas yra mažas, o tai užtikrina puikų savaiminio užsifiksavimą. Jis ypač tinka dinaminėms apkrovoms.

Didelio tikslumo tolerancija: Vidinis veržlės sriegis paprastai gaminamas pagal ISO 965-2 standartą 6H arba 5H, o sujungimo veleno sriegiui rekomenduojama naudoti 6 g leistiną nuokrypį.

(2) Neatsipalaidavimo ir fiksavimo mechanizmas

Tai yra veržlės „fiksavimo“ funkcijos pagrindas, efektyviai atsparus vibracijai ir smūgiams.

Įpjovos tipas: tai pats klasikinis dizainas. Jis apsaugo nuo atsipalaidavimo apdirbant nuo 4 iki 8 radialinių griovelių išoriniame veržlės apskritime.

Ašiniai fiksavimo varžtai: Šioje konstrukcijoje veržlės korpuse integruoti fiksavimo varžtai. Bendras išdėstymas susideda iš 3, 4 arba 8 tolygiai paskirstytų varžtų, užtikrinančių vienodą fiksavimo jėgos pasiskirstymą.

Elastinis deformacinis suspaudimas: Tai labai tiksli konstrukcija. Pagrindiniame veržlės korpuse yra „elastinga diafragma“ arba „membrana“. Priveržiant varžtą, membrana patiria kontroliuojamą elastinę deformaciją, dėl kurios 360° per visą apskritimą susijungia trinties jungtis.

Ašinis ir danties pagrindo fiksavimas: ašinio fiksavimo tipo fiksavimo jėga yra lygiagreti sriegio ašiai; danties pagrindo fiksavimo tipas liečiasi su sriegio pagrindu (maždaug 30° kampu) per fiksavimo mechanizmą, kuris gali veiksmingai užkirsti kelią veržlės korpuso deformacijai.

(3) Formos dizainas

Išorės dizainas lemia įrengimo paprastumą, eksploatavimo erdvę ir priežiūros patogumą.

Apvalus pagrindinis korpusas: Apvalus pagrindinio korpuso dizainas veiksmingai išvengia sukimosi trukdžių.

Specializuota įrankio sąsaja: lizdas: dažniausiai naudojamas kartu su kablio formos veržliarakčiu.

Galinis paviršius: Galiniame paviršiuje suprojektuotos skylės, kurias galima priveržti veržliarakčiu arba cilindriniu strypu.

Kūgio konstrukcija: pagal standartus (pvz., DIN 981), veleno veržlės paprastai turi 30° kampą, kuri padeda nukreipti fiksavimo poveržlę ir palengvina tinkamą montavimą.

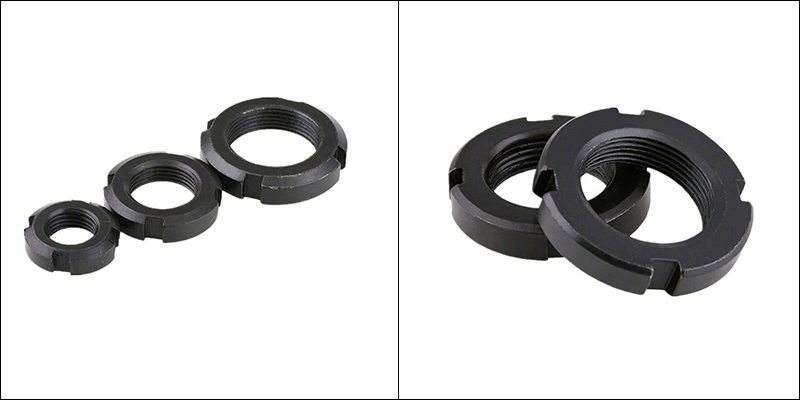

Shaft Nut

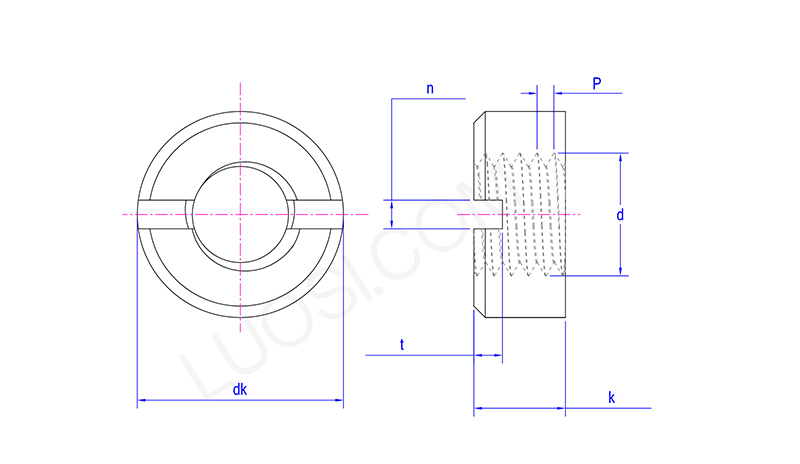

Pirm	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maks	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n maks	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t maks	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5
