DIN 1804 Veržlė

Kinijos tiekėjas ir gamintojas Xiaoguo® specializuojasi DIN 1804 veržlėje, kurią galima naudoti pakartotinai. Produktas pasižymi dideliu ekonomiškumu ir gali veiksmingai sumažinti priežiūros išlaidas ilgą laiką. Įsigiję Bulk DIN 1804 veržles, gausite palankesnę kainą.

Siųsti užklausą

Prekės aprašymas

Pirmtavimo įrankiai

Nors DIN 1804 veržlė yra paprastos konstrukcijos, teisingas montavimas yra raktas į jos fiksavimo efektyvumą.

(1) Pagrindinis įrankis: kablio tipo veržliaraktis (būtina naudoti), bendras standartas yra DIN 1810.

Yra įvairių formų:

1) Fiksuotas tipas su pakelta nosimi: Atitinka DIN 1810 standartą, tai yra plačiausiai naudojama standartinė parinktis.

2) Šarnyrinis / reguliuojamas tipas: vienas įrankis atitinka kelias specifikacijas, tinkamas įvairioms darbo sąlygoms.

3) Rinkinio tipas: pavyzdžiui, 8 dalių rinkinys, kuriame yra įvairios specifikacijos, palengvinantis centralizuotą valdymą ir naudojimą.

(2) Pagalbiniai įrankiai: Sukamojo momento veržliaraktis: Siekiant užtikrinti tikslų fiksavimo jėgos valdymą, daugelis kablio tipo veržliarakčių suprojektuoti su kvadratinėmis liežuvėlių sąsajomis, kurias galima prijungti prie sukimo momento veržliarakčių. (3) Priedai, apsaugantys nuo atsipalaidavimo: norint pasiekti apsaugos nuo atsipalaidavimo efektą, veržlė turi būti suporuota su atitinkamu apsaugos nuo atsipalaidavimo įtaisu, pvz., fiksavimo poveržle arba sriegio fiksavimo klijais.

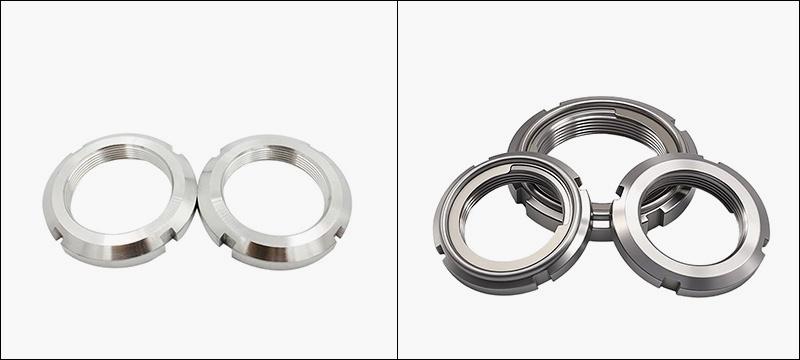

DIN 1804 Nut

Pirmtavimo žingsniai

(1) Paruošimas prieš montavimą

Patvirtinkite specifikacijas: Įsitikinkite, kad DIN 1804 veržlės sriegio specifikacijos atitinka veleno specifikacijas.

Valymo patikrinimas: kruopščiai išvalykite veleną, veržlių sriegius ir raktų sujungimo paviršius ir patikrinkite, ar nėra įtrūkimų ar pažeidimų.

Patvirtinkite laikantįjį paviršių: Montavimo metu veržlės pusė su smulkiai apdirbtu paviršiumi turi būti nukreipta į guolį arba į ruošinio galinį paviršių.

(2) Pradinis priveržimas

Rankinis įdėjimas: iš anksto sulygiuokite veržlę su veleno galu, tada įkiškite ją ranka 2–3 apsisukimus.

(3) Įtaisas nuo atsipalaidavimo

Sumontuokite fiksavimo poveržlę pagal apsaugos nuo atsipalaidavimo schemą (vidinis liežuvėlis turi sutapti su veleno grioveliu) arba užtepkite sriegio fiksavimo klijus.

(4) Galutinis priveržimas

Atsargiai įkiškite išsikišusią kablio veržliarakčio nosį į veržlės griovelį (atkreipkite dėmesį, kad nuo M45x1,5 specifikacijos veržlė turi 6 griovelius, todėl jėgą reikia taikyti tolygiau)

(5) Užrakinimas ir patvirtinimas

Mechaninio apsaugos nuo atsipalaidavimo (fiksavimo žiedo) naudojimas: priveržę veržlę, sulenkite išorinį žiedo liežuvėlį ir įkiškite jį į bet kurią veržlės plyšį, kad pasiektumėte mechaninį užsifiksavimą.

Naudokite cheminį anti-atpalaidavimą (sriegio fiksavimo klijus): Tepkite juos nuvalę sriegius ir prieš priverždami ir palaukite, kol sukietės.

Galutinė patikra: naudokite sukimo momento veržliaraktį, kad dar kartą patikrintumėte sukimo momentą.

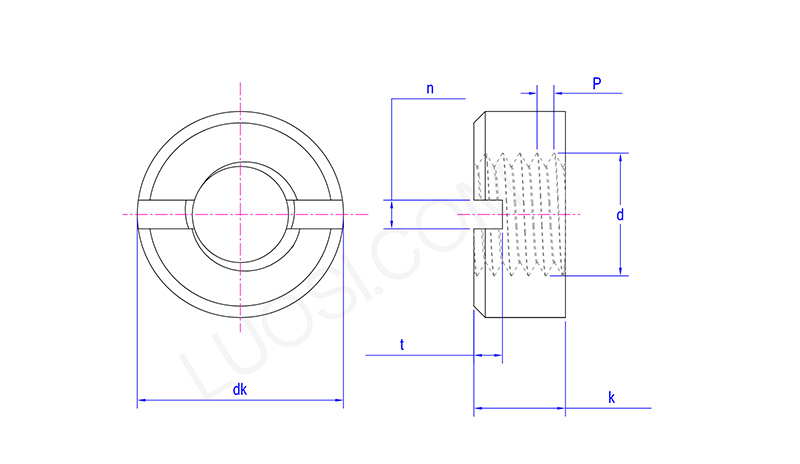

DIN 1804 Nut

Pirm	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maks	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n maks	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t maks	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Pirmtavimo instrukcijos

(1) Nesupainiokite laikančiųjų paviršių: įsitikinkite, kad smulkiai apdorotas d3 paviršius glaudžiai liečiasi, o grubus paviršius yra nukreiptas įrankio veikimo kryptimi.

(2) Sukimo momento vertė yra labai svarbi: per didelis sukimo momentas gali pažeisti sriegius arba deformuoti veleną; Nepakankamai didelis sukimo momentas sukelia nepakankamą išankstinio priveržimo jėgą, todėl DIN 1804 veržlė gali atsilaisvinti.

(3) Tinkamas įrankių naudojimas: įsitikinkite, kad veržliarakčio dydis tiksliai atitinka išorinį veržlės skersmenį, kad nepažeistumėte lizdo.

(4) Reikėtų atsižvelgti į išankstinės apkrovos jėgą: kai naudojama guolio išankstinei apkrovai, būtina tiksliai nustatyti išankstinės apkrovos jėgą naudojant profesionalius metodus.

（5) Reguliarus patikrinimas: pradinio įrangos eksploatavimo metu arba po kapitalinio remonto būtina reguliariai tikrinti veržlių užsifiksavimo būseną, kad jos neatsipalaiduotų.
