Tuščiaviduris BSP kištukas

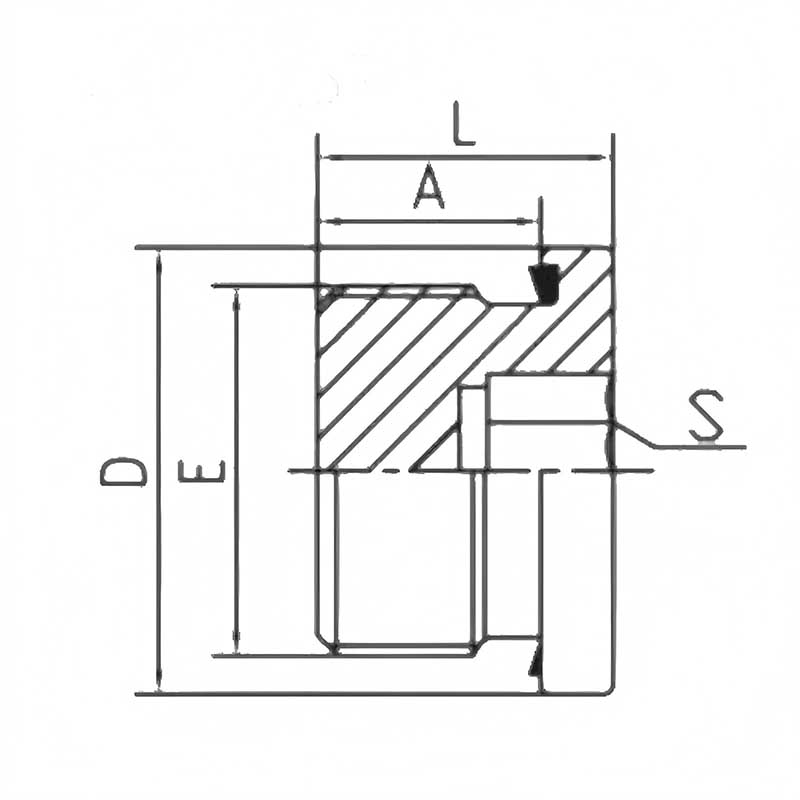

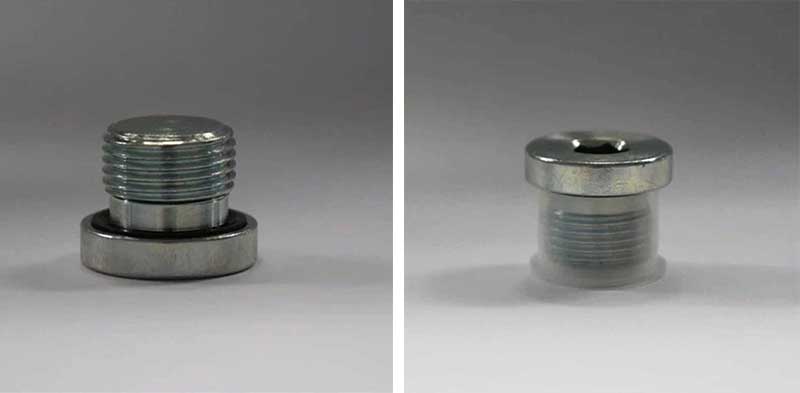

„BSP Male Captive Seal Hollow Plug“ yra labai sudėtingas hidraulinis komponentas. Jo struktūrą sudaro šie pagrindiniai komponentai, o kiekviena dalis veikia kartu, kad užtikrintų sandarumą ir patikimumą.

(1) Kištuko korpusas

Tai yra pagrindinis visos konstrukcijos korpusas, naudojamas kaip montavimo ir slėgio guolio pagrindas. Paprastai jis pagamintas iš patvarių medžiagų, tokių kaip anglinis plienas, nerūdijantis plienas arba žalvaris. Sriegio tipas paprastai yra BSPP (Britų standartinis lygiagretus vamzdžio sriegis) arba BSPT (Britų standartinis kūginis vamzdžio sriegis).

(2) Neatsirišantis sandarinimo žiedas

Tai yra pagrindinė šio gaminio technologija, dar vadinama „sandarinimo komponentu, apsaugančiu nuo praradimo“. Jis iš anksto sujungia ir pritvirtina įvairius sandarinimo elementus, tokius kaip O žiedai ir sudėtinės tarpinės ant užsukamo dangtelio. Ši konstrukcija veiksmingai apsaugo sandarinimo žiedą nuo pametimo, nesuderinimo ar sugadinimo dėl suspaudimo naudojimo ar išmontavimo metu, taip užtikrinant nuoseklų sandarinimo efektyvumą.

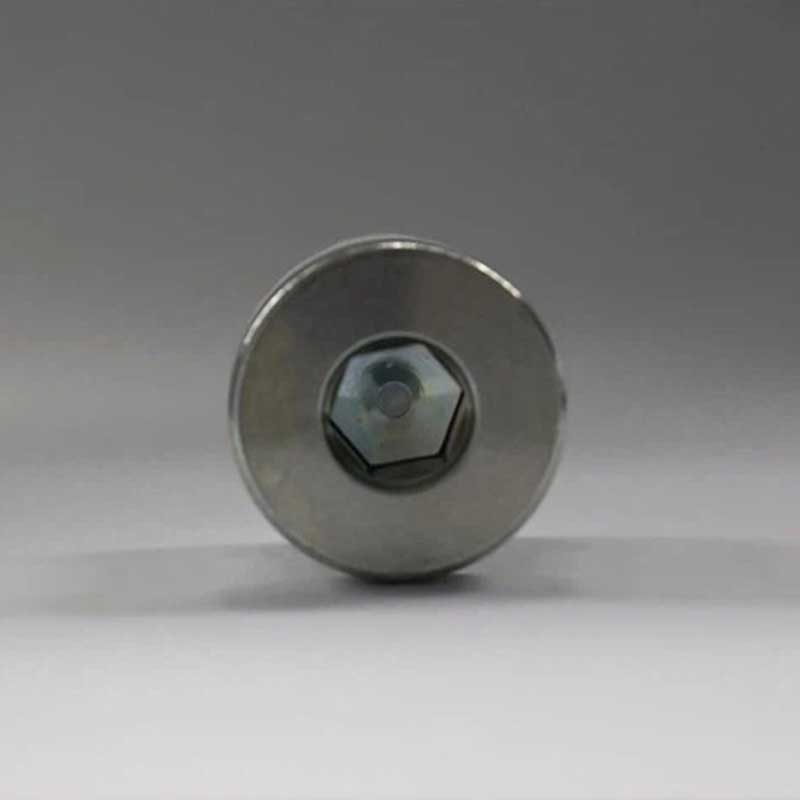

(3) Šešiakampio pavaros lizdas

Įsikūręs prie tuščiavidurio BSP vyriško sandarinimo kištuko galvutės, jis naudojamas šešiakampiam veržliarakčiui įkišti, kad būtų galima sumontuoti ir išardyti. Ši konstrukcija leidžia dirbti net ir kompaktiškose erdvėse.

(4) BSP išorinis sriegis

Sriegis yra standartinis britų standartinis vamzdžio sriegis (BSP), naudojamas tiksliai suderinti su vidiniu hidraulinio prievado sriegiu. Priklausomai nuo standarto, tai gali būti BSPP (lygiagretus sriegis) arba BSPT (kūginis sriegis).

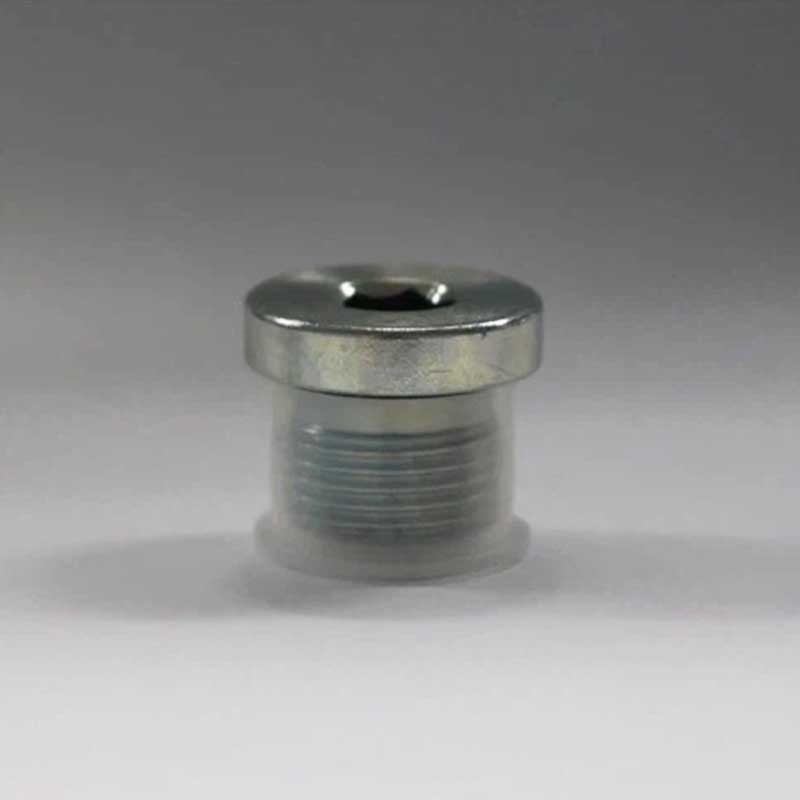

(5) Pasirenkami nemetaliniai priedai

Daugelis gamintojų, gabendami gaminius, pasirūpins plastikiniais apsauginiais dangteliais srieginėms dalims, kad būtų išvengta fizinės žalos ar užteršimo transportavimo ir sandėliavimo metu.

Pagrindinės dizaino savybės

Du „BSP Male Captive Seal Hollow Plug“ sandarinimo mechanizmai tapo pagrindiniais jo dizaino bruožais. Šie du sandarinimo mechanizmai užtikrina, kad veržlė gali maksimaliai veikti naudojant.

【1】 Anti-atsiskyrimo sandarinimo mechanizmas

(1) Fizinė riba: sandarinimo žiedas (pvz., O-žiedas) įkišamas į specialiai suprojektuotą žiedinį griovelį, esantį tuščiavidurio BSP kištukinio sandariklio kištuko gale arba veleno petyje. Tai ne tik patikimai pritvirtina sandarinimo žiedą, bet ir leidžia sukurti reikiamą suspaudimą, kad susidarytų veiksmingas sandariklis.

(2) Kompozitinė struktūra: kai kurių sudėtinių sandarinimo tarpiklių metalinis karkasas gali būti mechaniškai sujungtas su varžto korpusu, kad tarpiklis visada būtų tinkamoje padėtyje.

【2】 BSP sriegio tipas

(1) BSPP (G sriegis): tai sriegis, kurio sriegis yra lygiagretus ir neturi sandarinimo galimybių. Kad būtų užtikrintas sandarumas, jis turi būti sandarus.

(2) BSPT (R sriegis): tai sriegis su kūgiu. Jo sandarinimo principas pasiekiamas sandariai sujungiant vidinį ir išorinį kūginius sriegius, kad būtų pasiektas metalo ir metalo sandariklis.
