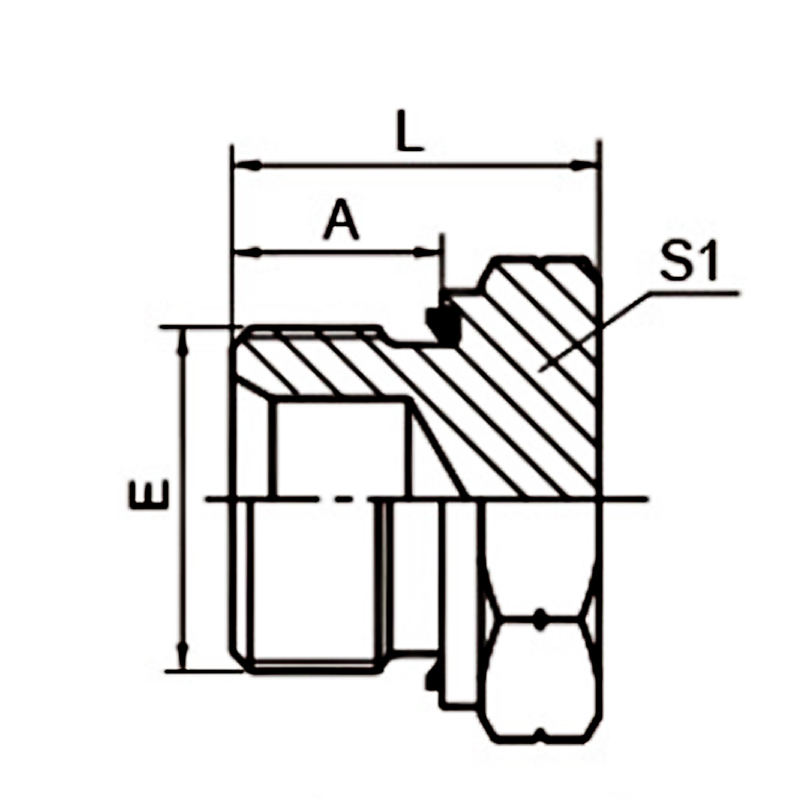

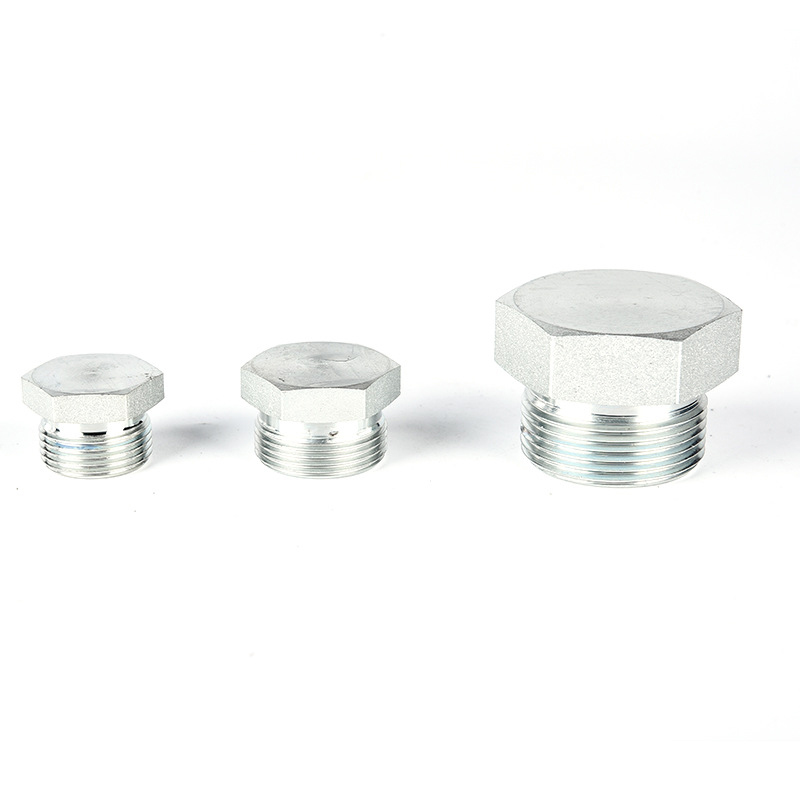

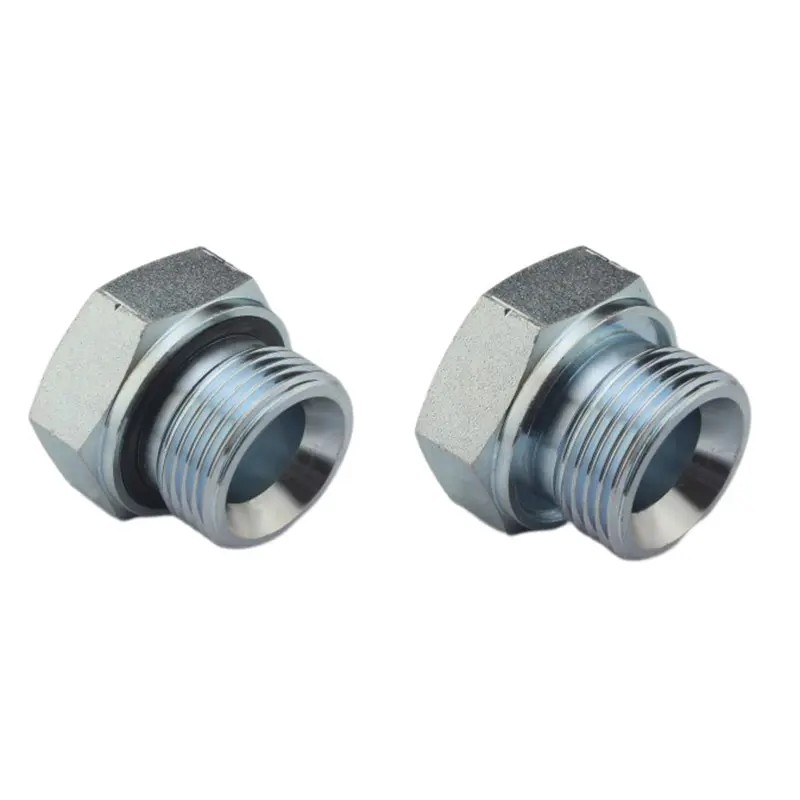

BSP hidraulinio vamzdžio jungiamoji jungtis

BSP vyriško sandariklio hidraulinio vamzdžio jungties medžiaga daugiausia susideda iš dviejų dalių: kamščio korpuso ir sandarinimo žiedo.

【1】 Užsukamo dangtelio korpuso medžiaga

(1) Anglies plienas

Dažniausiai naudojamas, didelio stiprumo ir priimtinos kainos. Paviršius dažniausiai apdorojamas cinku arba nikeliu, kad būtų išvengta rūdžių.

Darbo aplinka: Bendrosios hidraulinės sistemos, statybinė technika, pramoninė įranga.

(2) Nerūdijantis plienas 304 / 316L

Atsparus korozijai, nerūdija. 316L yra atsparesnis druskos purškimui ir cheminėms medžiagoms nei 304.

Darbo aplinka: Jūrinė aplinka, chemijos pramonė, maistas ir medicina, lauko drėgnos vietos.

(3) Žalvaris

Atsparus vandeniui ir orui, bet mažesnis nei plieno stiprumas.

Darbo aplinka: vandens sistemos, žemo slėgio pneumatika, aušinimo kontūrai.

【2】 Nelaisvė antspaudas

Sandarinimo žiedas yra sandarinimo žiedas, pritvirtintas BSP hidraulinio vamzdžio jungties galinio paviršiaus griovelyje. Įprastos naudojamos medžiagos yra:

(1) NBR

Darbinė temperatūra: -40°C ~ +120°C

Savybės: Pats universaliausias, atsparus mineralinei alyvai ir hidraulinei alyvai bei žemos kainos.

(2) FKM

Darbinė temperatūra: -15°C ~ +200°C

Savybės: Atsparus aukštai temperatūrai, atsparus chemikalams, atsparus senėjimui, su šiek tiek didesne kaina.

Kaip pasirinkti medžiagą?

Renkantis medžiagą BSP vyriško sandariklio hidraulinio vamzdžio jungties medžiagai, reikia atsižvelgti į keturis veiksnius: darbo terpę, temperatūrą, aplinkos koroziją ir slėgį.

(1) Darbo terpė

Pavyzdžiui, mineralinė hidraulinė alyva ir tepalinė alyva. Medžiaga pasirinkta kaip anglinis plienas su cinkavimu ir derinama su NBR sandarinimo žiedais.

Jei tai vanduo arba žemo slėgio oras, tinka tiek žalvaris, tiek nerūdijantis plienas 304 kartu su NBR sandarinimo žiedais.

(2) Temperatūra

Darbinė temperatūra svyruoja nuo -40°C iki +120°C. NBR sandarinimo žiedas yra universalus ir palyginti nebrangus.

Jei darbinė temperatūra yra nuo -15°C iki +200°C, sandarinimo žiedas FKM yra atsparesnis aukštai temperatūrai, tačiau yra brangesnis.

Kai darbinė temperatūra viršija 200°C, reikia naudoti specialius BSP hidraulinių vamzdžių jungties sandariklius (pvz., silikoninius arba metalinius sandariklius).

(3) Darbo aplinka

Patalpoms ir sausai aplinkai rinkitės anglinį plieną su cinkavimu. Esant drėgnoms lauko sąlygoms, anglinio plieno paviršius gali būti padengtas geltonu cinku, juodu cinku arba nikeliu.

Didelės druskos purškimo ir pakrantės aplinkoje nerūdijantis plienas yra tinkamesnis pasirinkimas.

(4) Slėgis

Standartinė hidraulinė sistema (≤ 250 barų): anglinis plienas, nerūdijantis plienas, žalvaris

Aukštas slėgis (350 - 400 barų): anglinis plienas arba nerūdijantis plienas, bet žalvaris netinka.

Itin aukštas slėgis (630 barų): turi būti pagamintas iš didelio stiprumo anglies plieno
