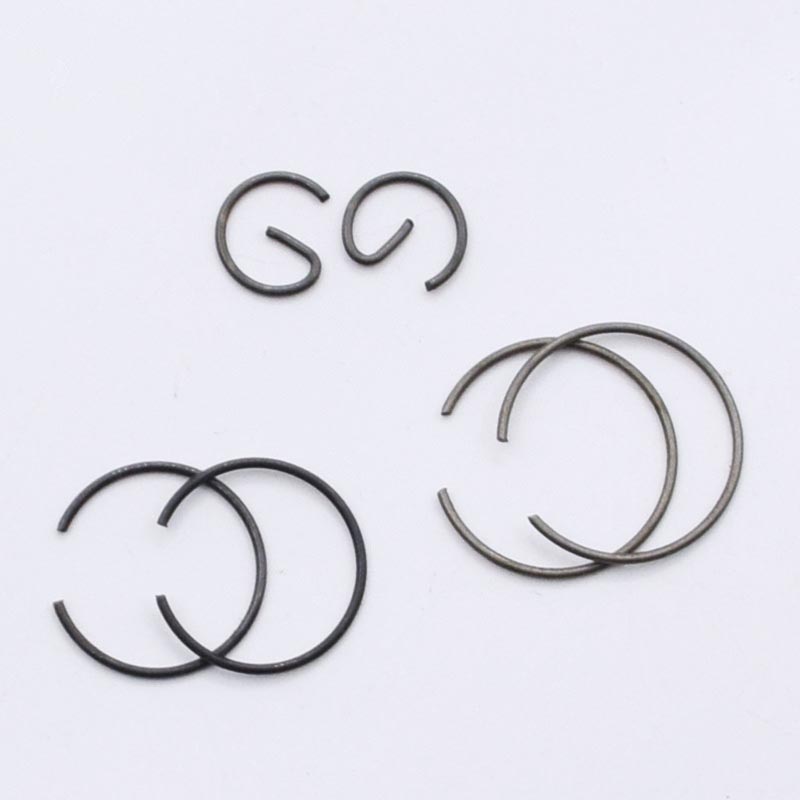

Apvalūs vielos užveržimo žiedai

Toliau pateikiamas įvadas į apvalių vielos žiedų veikimo principą.

1.Struktūrinis pamatas

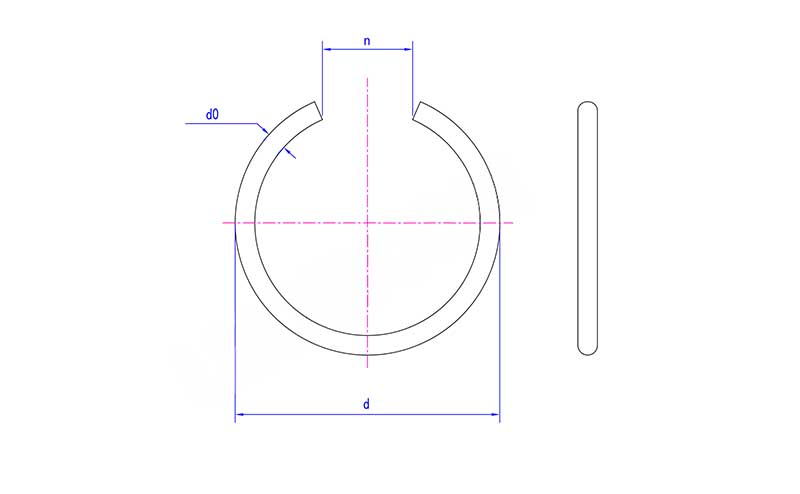

Apvalios vielos užveržimo žiedai yra suformuoti apvijus apvalios pjūvio spyruoklinę plieninę vielą į apskritą žiedą su anga.

Laisvoje būsenoje jo išorinis skersmuo yra šiek tiek didesnis nei tikslinės montavimo angos skersmuo. Kadangi skerspjūvis yra apskritas, visas žiedas neturi aštrių briaunų, todėl montavimo ar naudojimo metu nesubraižys skylės sienelės ar besijungiančių dalių.

2. Montavimo procesas

Suspausti

Lizdinėmis žandikaulio replėmis suimkite abu angos galus ir naudokite jėgą, kad suspaustumėte reples. Šiuo metu "Circip Round Wire Snap Rings" yra radialiai suspaustas, jo išorinis skersmuo tampa mažesnis ir paverčiamas apskritu žiedu, kuris yra mažesnis nei montavimo angos skersmuo.

Įkiškite į skylę

Suspaustą įkiškite visą atraminį žiedą į angą ir pastumkite jį į iš anksto apdorotą apskrito griovelio padėtį.

Paleisti

Atleiskite fiksavimo spaustuką. Atraminis žiedas praranda išorinės jėgos suvaržymą ir, remdamasis sukaupta elastine potencialine energija, plečiasi į išorę.

Kadangi išorinis skersmuo laisvoje būsenoje yra didesnis nei angos skersmuo, laikantis žiedas tvirtai priglus prie griovelio dugno ir jo negalima ištraukti iš skylės.

Pozicionavimo užbaigimas

Įdėjus fiksavimo žiedą į griovelį, skylės viduje susidaro lygus žiedinis laiptelio paviršius. Dalis, kurią reikia įdėti, turi būti glaudžiai pritvirtinta prie šio laiptelio, todėl ji turi būti apribota iki tam tikros ašies padėties angoje ir negali išslysti į išorę.

3.Pagrindinio darbo principo suskirstymas

Laisva būsena: Išorinis skersmuo > Skylės skersmuo, negalima tiesiogiai įkišti į angą

Suspausta būsena: Išorinis skersmuo < Skylės skersmuo (naudojant elastinę deformaciją), fiksavimo spyruoklė veikia jėgą, skersmuo mažėja

Įdėkite į angą: išlaikykite suspaustą būseną ir nusiųskite į griovelio padėtį

Po atleidimo, darbinė būsena: išorinis skersmuo atsistato > skylės skersmuo (ribojamas griovelio sienelės), elastinga atkūrimo jėga paverčiama radialiniu slėgiu, todėl apvalūs vielos užveržimo žiedai glaudžiai prilimpa prie griovelio apačios.
