Apvalios vielos užsegami žiedai velenai

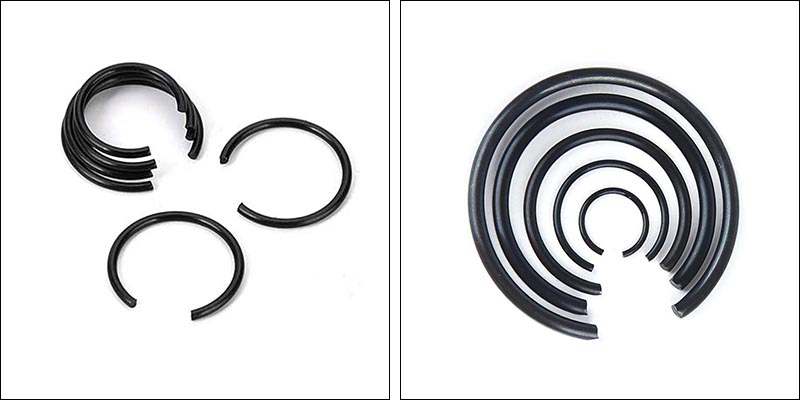

Apvalių vielos žiedų velenai yra ašinės padėties nustatymo tvirtinimo detalės, kurių konstrukcija yra paprasta, pigi ir lengvai montuojama. Jie gaminami vyniojant ir pjaunant apvalaus skerspjūvio spyruoklinio plieno laidus, o jų forma – C formos žiedas su anga. Išnaudodami savo elastingumą, jie gali tilpti į pusapvalius veleno griovelius ir sudaryti „petį“, kad būtų galima pritvirtinti komponentus, tokius kaip guoliai ir krumpliaračiai, neleidžiant jiems judėti ašine kryptimi ant veleno.

Pagrindinės struktūros ir montavimo principas

Pasikliaujant elastine deformacija, apvalių vielinių fiksuojamųjų žiedų velenai, kurių išorinis skersmuo yra didesnis nei veleno skersmuo, sumontavus išsiplės, įsitaisys į pusapvalį griovelį viršutinėje veleno dalyje, o atleidus visiškai atsimuš į griovelio apačią, kad būtų užfiksuota.

Atidarymo tipas

Jis skirstomas į du tipus: vienas su įrankio anga (kurią galima surinkti ir išardyti naudojant fiksavimo reples), o kitas be angos (montavimui palengvinti, gale dažniausiai paliekamas konkretus užveržimo pjovimo kampas).

Skerspjūvio forma

Apvalios vielos naudojimas ryškiai kontrastuoja su kvadratiniais / stačiakampiais atraminiais žiedais, suformuotais štampuojant.

Produkto privalumai

Atsižvelgiant į apvalių vielinių užveržiamųjų žiedų velenų konstrukcines ypatybes, parodomi šie pagrindiniai privalumai ir charakteristikos:

Aukštas kainos ir kokybės santykis

Apvalių vielos žiedų velenai yra pagaminti iš plieninės vielos kaip žaliavos, kuri beveik nesudaro kraštų ar kampų atliekų. Taip išvengiama didelių formų kainų ir yra ekonomiškas bei efektyvus pasirinkimas.

Lengvas montavimas

Montavimas ir išmontavimas paprastai gali būti baigti naudojant standartines fiksavimo reples, kurios padeda padidinti surinkimo ir priežiūros efektyvumą.

 Kompaktiška erdvė

Jis yra kompaktiško dizaino ir neužima daug vietos ant veleno ar skylės viduje. Dėl to jis puikiai tinka ankštose vietose, kur erdvė yra ribota.

 Apkrovos charakteristikos

Kokią trauką jis gali atlaikyti, paprastai yra mažesnė nei gaunama naudojant apskrito arba stačiakampio skerspjūvio tipus. Taigi jis labiau tinka lengvoms ir vidutinėms apkrovoms.

Medžiagos pasirinkimas

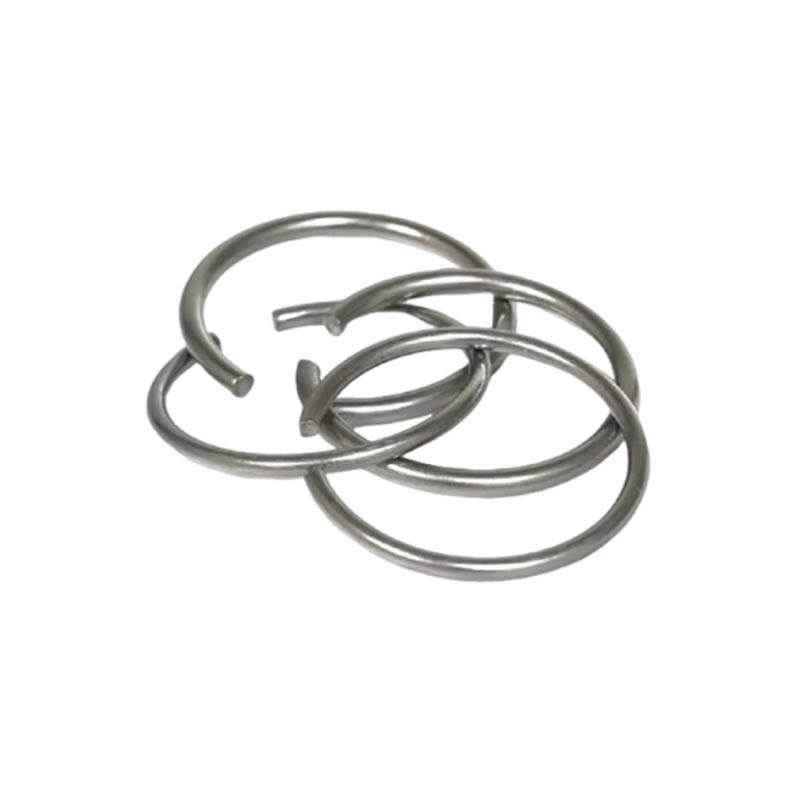

Apvalių vielinių tvirtinimo žiedų velenai dažniausiai gaminami iš spyruoklinio plieno arba nerūdijančio plieno. Taip pat galite pasirinkti paviršių, pvz., juodąjį oksidą arba fosfatavimą, kad apsaugotumėte juos nuo rūdžių.

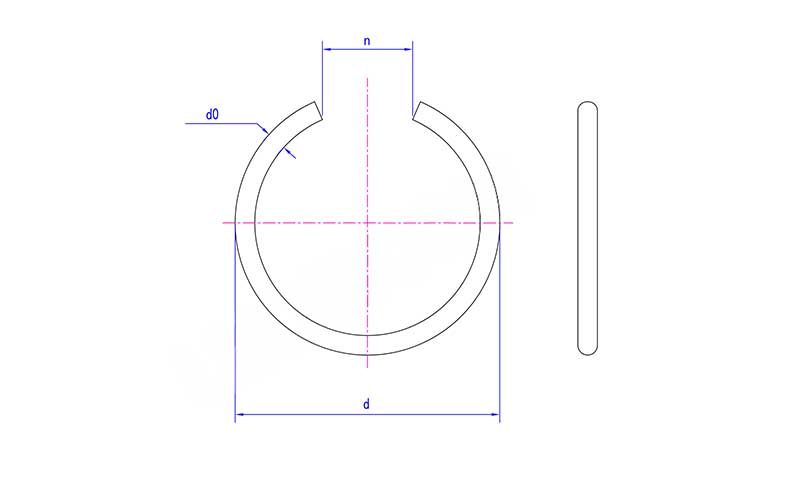

Pirm	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d maks	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
