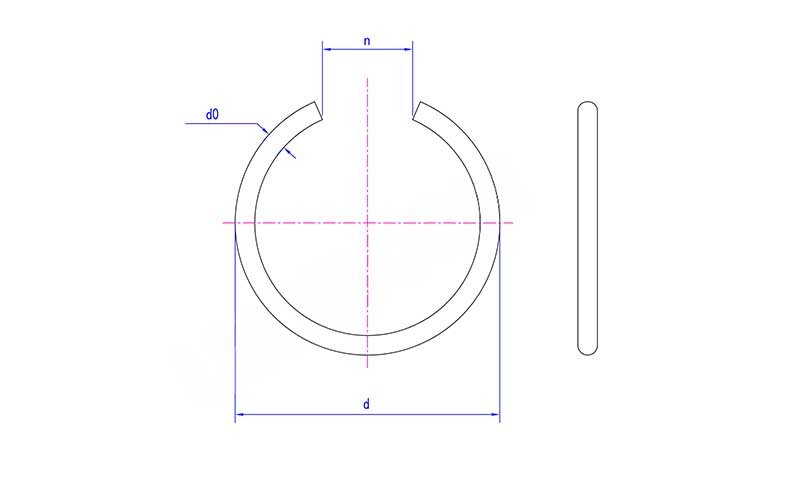

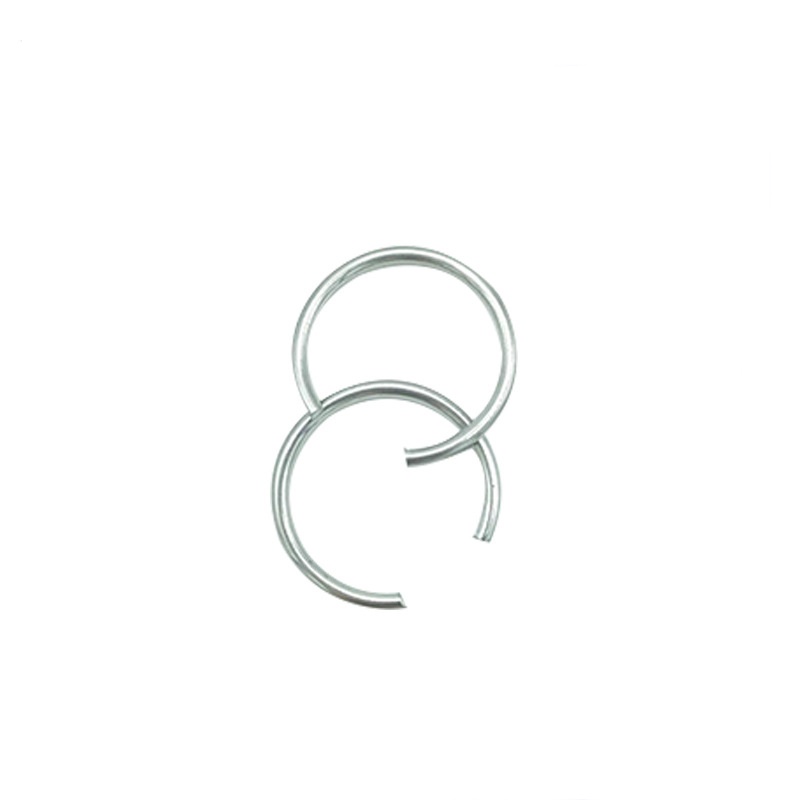

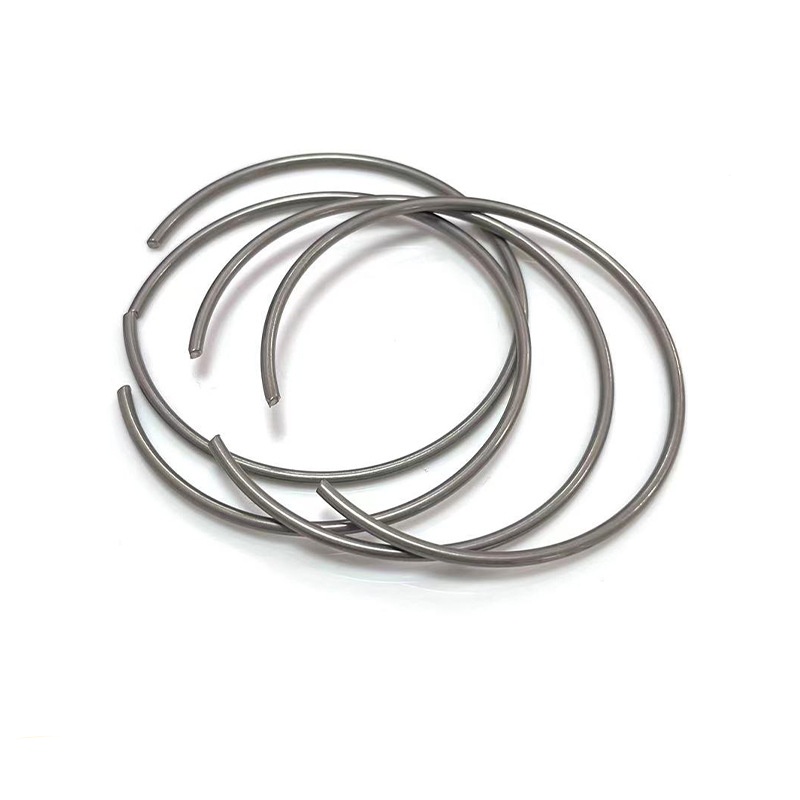

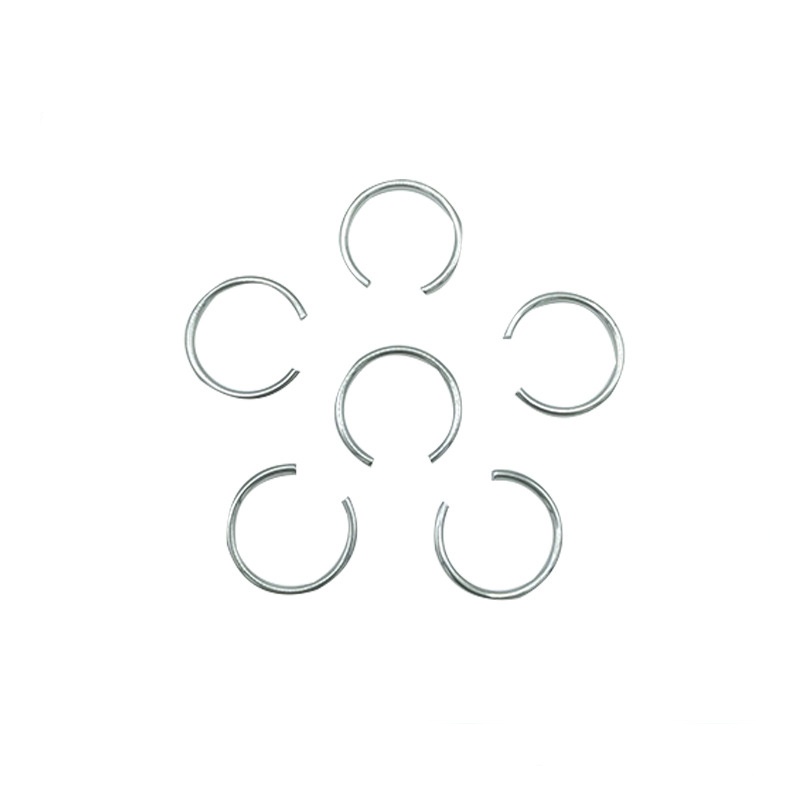

DIN 7993 vidiniai tvirtinimo žiedai

DIN 7993 vidinių užveržimo žiedų reguliarumas yra skirtas palengvinti inžinierių technikų rekomendacijas. Svarbiausia yra prailginti gaminio tarnavimo laiką ir sumažinti pakeitimo išlaidas.

1. Vizuali apžiūra (su padidinamuoju stiklu)

Naudokite didinamąjį stiklą, kurio padidinimas yra 10 kartų arba didesnis, kad patikrintumėte DIN 7993 vidinių fiksuojamųjų žiedų paviršių. Ypatingą dėmesį atkreipkite į sritis, kuriose yra streso koncentracija. Užsegimo išvaizda turi būti vienoda ir nepriekaištinga.

Įtrūkimas: Leistinas plyšio gylis ≤ 0,02 mm

Įbrėžimai: stiprūs įbrėžimai klasifikuojami kaip nekvalifikuoti.

Korozija: jei atsiranda raudonų rūdžių, tai reiškia, kad antikorozinė priemonė nepavyko. Komponentas turi būti nedelsiant pakeistas.

2.Deformacijos ir lygumo patikrinimas

Pasukite: padėkite DIN 7993 vidinius tvirtinimo žiedus ant lygaus paviršiaus ir patikrinkite, ar nėra plokštuminių deformacijų. Jis turi būti plokščias ir neturi būti matomų deformacijų.

Nuolatinė deformacija: užsegimas prarado savo pirminę formą.

Spiralinis iškraipymas: atsiranda dėl netinkamo įrankių naudojimo montavimo metu, dėl kurio objektas įstringa ir sukasi aplink savo ašį.

3.Elastingumo ir įtempimo patikra

Elastinis susilpnėjimas / įtempimo praradimas: DIN 7993 vidiniai prispaudžiami žiedai nesugeba stipriai atšokti po suspaudimo arba galima pastebėti, kad švelniai stumiant ranka po įdėjimo į griovelį jie stipriai dreba.

4.Matmenų patikra

Išorinio skersmens nuokrypis: tolerancijos diapazonas ±0,05 mm

Vidinio skersmens nuokrypis: skirtingi specifikacijų diapazonai atitinka skirtingus kietumo diapazonus.

Tarpinė anga: ašinis poslinkis neturi viršyti 0,15 mm.

5.Bendradarbiauti tikrinant griovelius

Kiekvienos priežiūros metu taip pat reikia patikrinti griovelius skylių viduje.

Griovelio susidėvėjimas / išplėtimas: naudokite nonijinį apkabą, kad išmatuotų griovelio skersmenį ir patikrinkite, ar jis neviršija standartinio tolerancijos diapazono.

Griovelio krašto pažeidimas: Patikrinkite šonines sieneles ir griovelio kraštus. Jei yra įtrūkimų, flanšų, įtrūkimų ar nuožulnų pažeidimų, atitinkamas dalis reikia atkurti arba pakeisti.

Griovelio apačios pažeidimai: griovelio apačioje yra įbrėžimų, korozijos arba susikaupusios medžiagos.

Alyvos kanalo užsikimšimas: šalia griovelio yra šiukšlių arba pašalinių daiktų.

6.Koordinuodami patikrinkite komponento būseną

Komponentai, išdėstyti spaustukais, taip pat turės įtakos DIN 7993 vidinių fiksavimo žiedų jėgos sąlygoms.

Paviršiaus susidėvėjimas: Komponento galiniame paviršiuje, besiliečiančiame su užveržimo žiedu, matomas netolygus nusidėvėjimas, pakopinis nusidėvėjimas arba įdubimas.

Atitinkami galinio paviršiaus nuožulniai / apvalūs kampai: jei nuožulniai arba apvalūs kampai yra per dideli, sumažės faktinis užsegimo veiksmingasis jėgos atraminis plotas.
