Apvali viela C fiksuoja vidinius fiksavimo žiedus

„Xiaoguo®“ gamykloje gaminamus „Round Wire C Clips“ vidinius tvirtinimo žiedus lengva sumontuoti ir išimti, nereikia jokių sudėtingų procedūrų. Jie puikiai tinka didelio masto surinkimui, didinant darbo efektyvumą ir taupant išlaidas.

Siųsti užklausą

Prekės aprašymas

Tai yra mūsų apibendrinta „Round Wire C Clips“ vidinių tvirtinimo žiedų montavimo instrukcija. Jis skirtas inžinerijos technikai ir vietoje dirbantiems operatoriams.

1.Patikra prieš montavimą

Apvalios vielos C spaustukų vidiniai fiksavimo žiedai turi būti sumontuoti iš anksto apdirbtame apskritame griovelyje skylės viduje. Griovelio dydis tiesiogiai nulemia ašinę laikomąją galią ir užveržimo žiedo tarnavimo laiką.

Griovelio kraštai turi būti nusklembti arba suapvalinti, o griovelio gylis, plotis ir apatinio kampo spindulys turi atitikti standartus.

2. Pasirinkite tinkamą įrankį

Turi būti naudojamos vidinės žiedinės replės.

Žandikaulių skersmuo turi atitikti žiedo angą, o žandikauliai turi tvirtai priglusti, nebūdami per laisvi ar per daug įtempti.

3. Išsamios montavimo instrukcijos

Dėvėkite apsauginius akinius.

Įstumkite replių antgalius iki galo į dvi žiedo ausų angas. Įsitikinkite, kad jie gerai sėdi, kad neišslystų.

Suspauskite rankenas, kad suspaustumėte žiedą, kol jo išorinis skersmuo bus mažesnis už skylę.

Laikykite jį suspaustą. Įstumkite žiedą į angą ir nuleiskite iki griovelio. Darykite tai švelniai, kad žiedas nepakreiptų ir nenukristų.

Lėtai atleiskite spaustuko rankeną, kad fiksavimo žiedas natūraliai atsidarytų griovelyje.

Nuimkite fiksavimo reples ir patikrinkite, ar apvalios vielos C spaustukų vidiniai fiksavimo žiedai yra sumontuoti.

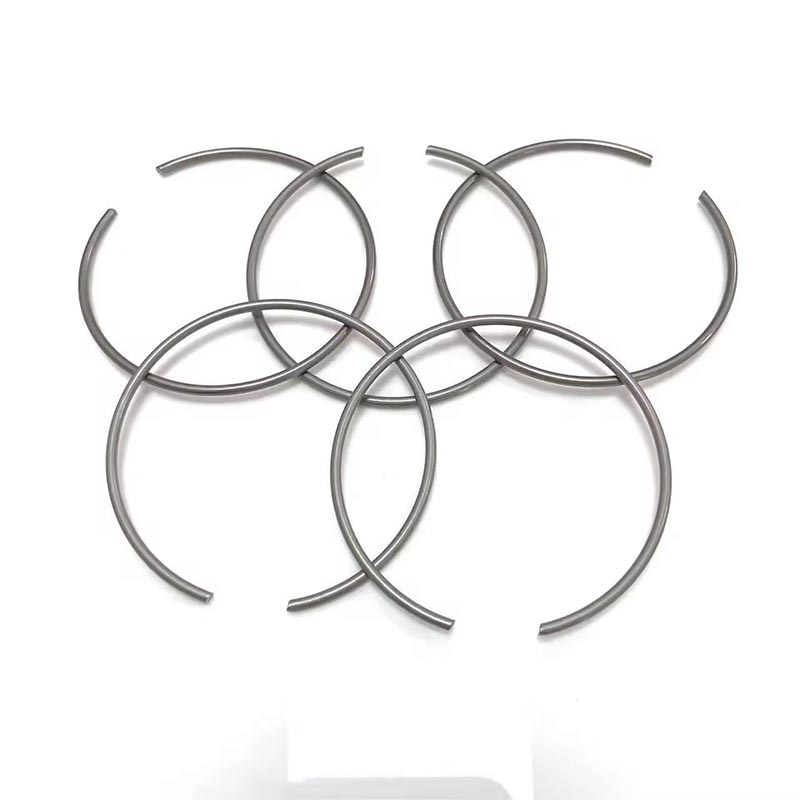

< style="text-align:center;"> Round Wire C Clips Internal Snap Rings

Pastabos dėmesiui

1.Visada dėvėkite apsauginius akinius.

„Round Wire C Clips“ vidiniai tvirtinimo žiedai gali dideliu greičiu išskristi kelis metrus.

2. Nenaudokite sulenktų spaustukų.

Jei spaustukas yra išsikreipęs, turi per didelę ar mažą angą arba akivaizdžiai įlenktas, jį reikia išmesti ir pakeisti nauju.

3. Atkreipkite dėmesį į montavimo kryptį

Kai kurie C formos spaustukai turi aštrius kraštus ir lygius kraštus. Aštrūs kraštai turi būti nukreipti ta kryptimi, kur veikia ašinė trauka, o lygūs kraštai turi būti nukreipti į skylės apačią. Prieš montavimą reikia patvirtinti kryptį.

4.Prieš montuodami išvalykite griovelį

Alyva, geležies drožlės ir rūdys neleis tvirtinimo žiedui iki galo patekti į griovelį

5. Patvirtinkite, kad diafragmos dydis atitinka griovelio matmenis.

6. Naudokite tinkamo tipo reples

Apvalios vielos C spaustukų vidiniai fiksavimo žiedai skylėms turi būti priveržti naudojant angą laikančią žiedinę replę; jokie kiti įrankiai neturėtų būti naudojami kaip pakaitalas.

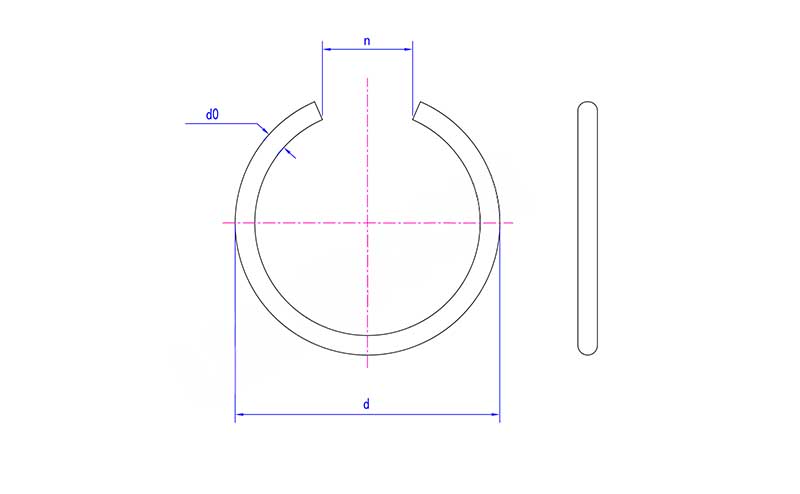

Round Wire C Clips Internal Snap Rings

Pirm	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d maks	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
