5 klasės suvirinimo kvadratinės veržlės su 1D tipu

5 klasės suvirinimo kvadratinės veržlės su 1D tipu atitinka 5 klasės stiprumo standartą. Jie yra suprojektuoti 1D tipo ir tinka suvirinti ant metalinių paviršių. Tinka vidutinio intensyvumo mašinoms, plieniniams rėmams ar pramoninei įrangai. Xiaoguo® gamykla turi daugiau nei dešimties metų patirtį tvirtinimo detalių gamyboje ir turi profesionalų personalą, atitinkantį jūsų poreikius.

Modelis:JIS B1196-2-2001

Siųsti užklausą

Prekės aprašymas

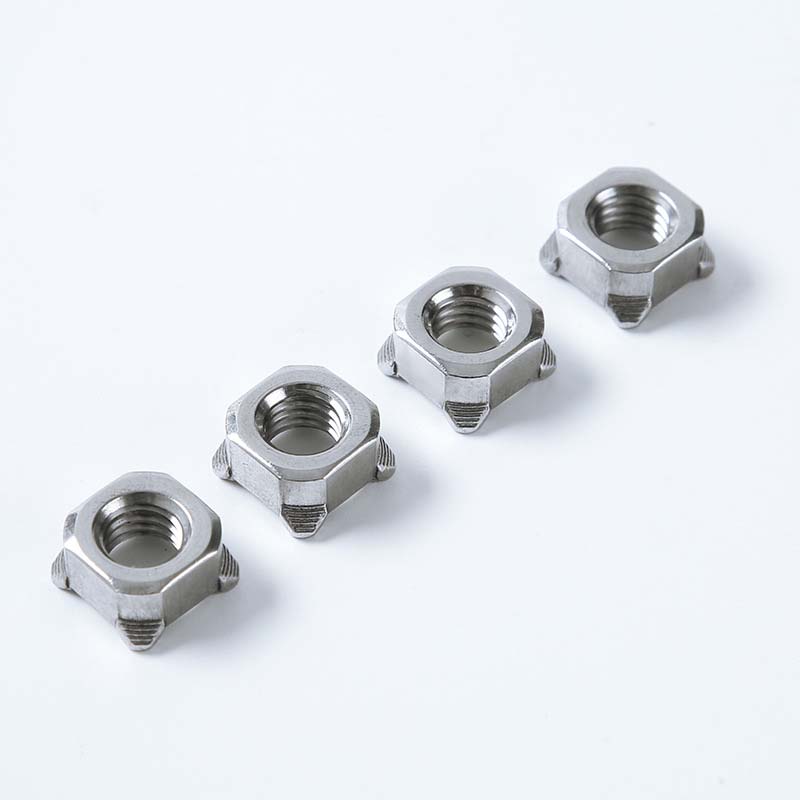

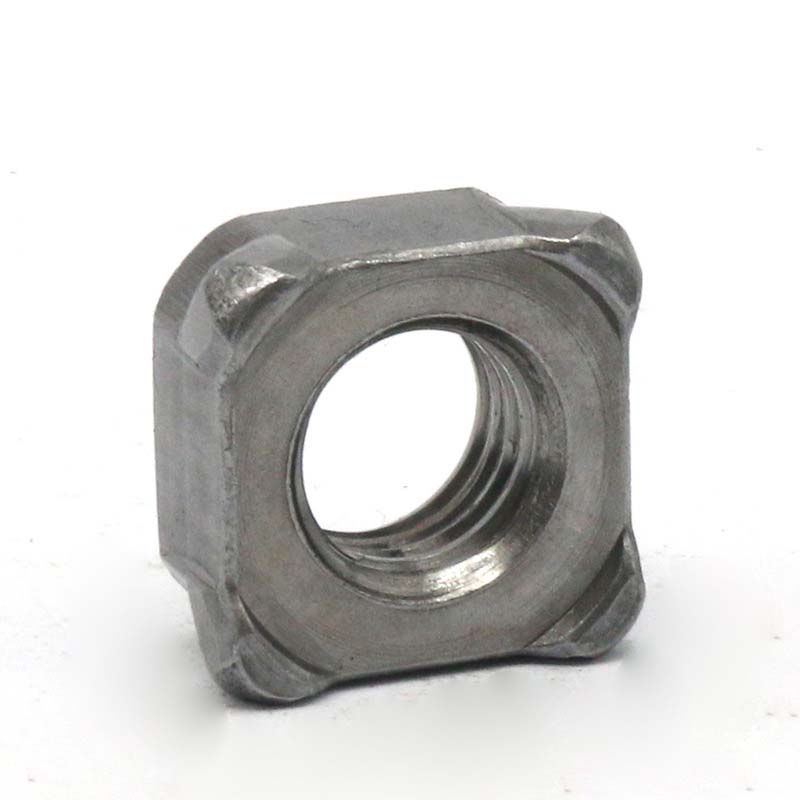

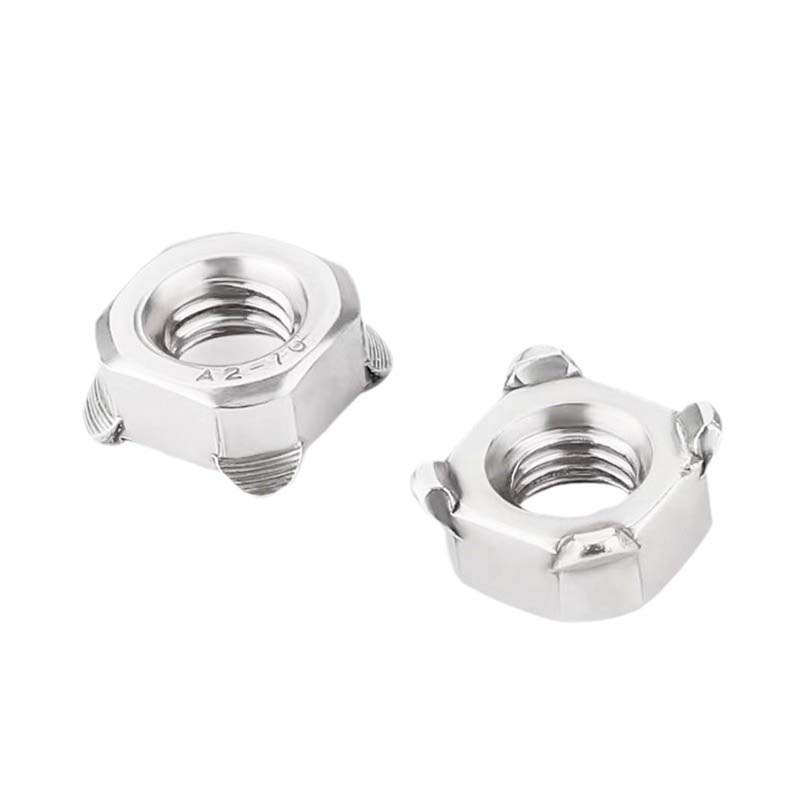

5 klasės suvirinimo kvadratinės veržlės su 1D tipu turi keturias plokščias puses. Veržlės centre yra standartinė srieginė anga, kurią patogu naudoti su atitinkamais varžtais. Veržlės suvirinimo paviršiuje yra keletas mažų iškyšų, kurios yra pagrindinės suvirinimo dalys.

Produkto privalumai

5 klasės suvirinimo kvadratinės 1D tipo veržlės neturi kampinės skylės konstrukcijos. Vietoj to apačioje suprojektuotas nedidelis ir iškilęs išsikišimas. Jie yra specialiai sukurti atspariam taškiniam suvirinimui. Elektrodai spaudžiasi žemyn, o srovė teka per iškilusią sritį. Pakilusi sritis akimirksniu išsilydo ir sulydo veržlę su apatiniu metalu.

5 klasės suvirinimo kvadratinės veržlės su 1D tipu yra lengvai ir greitai suvirinamos. Sulygiuokite įrangą su mažais veržlės iškyšomis ir šiek tiek pašildykite. Tada veržlę galima greitai privirinti ant geležinės plokštės ar kitų metalinių ruošinių. Palyginti su įprastomis veržlėmis, kurias montuoti reikia prisukti, šis būdas žymiai sutaupo laiko. Tikėtina, kad veržlė lengvai nesisuks, o jos stabilumas yra daug geresnis nei apskritos veržlės.

Vienas iš pagrindinių 1D tipo kvadratinių veržlių suvirinimo su 5 klase privalumų yra suvirinimo proceso nuoseklumas. Kadangi iškyšos gali tiksliai valdyti suvirinimo siūlės formavimo padėtį, automatinis taškinio suvirinimo aparatas gali pasiekti patikimų rezultatų kiekviename cikle. Palyginti su rankiniu suvirinimu per kiaurymę, nepakankamo suvirinimo stiprumo tikimybė dėl suvirinimo pistoleto nesutapimo yra daug mažesnė.

Panaudoję 5 klasės suvirinimo kvadratines veržles su 1D tipu, patikrinkite suvirinimo siūles. Prie kiekvienos iškyšos turėtumėte matyti tvirtą suliejimo tašką. Jis turėtų atrodyti visiškai susiliejęs su pagrindine medžiaga. Jei išsikišimo forma vis dar matoma arba ji atrodo kaip apanglėjusi / subraižyta, gali reikėti pakoreguoti suvirinimo nustatymus (srovę, laiką, slėgį), kad būtų užtikrintas saugus sukibimas.

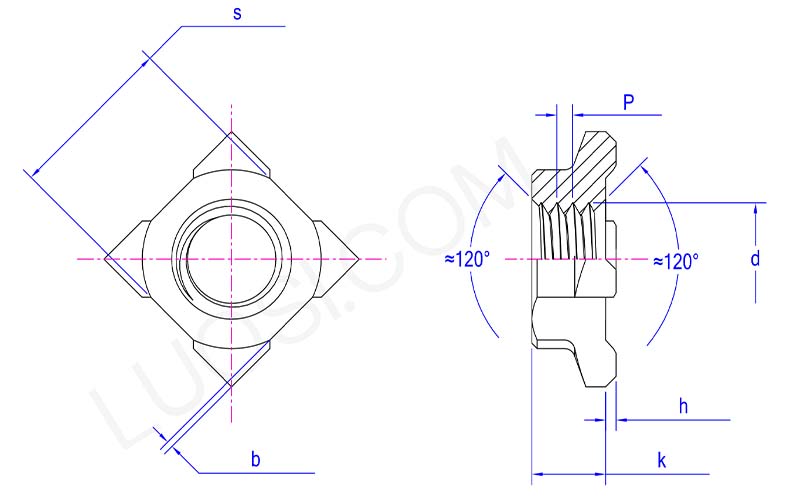

Produkto parametrai

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s maks	8	9	10	12	14	17
s min	7.64	8.64	9.64	11.57	13.57	16.57
k maks	3.2	4	5	6.5	8	10
k min	2.9	3.7	4.7	6.14	7.64	9.57
h maks	1	1	1	1	1	1.2
val min	0.8	0.8	0.8	0.8	0.8	1
b maks	0.5	0.5	0.5	1	1	1
b min	0.3	0.3	0.3	0.5	0.5	0.5
