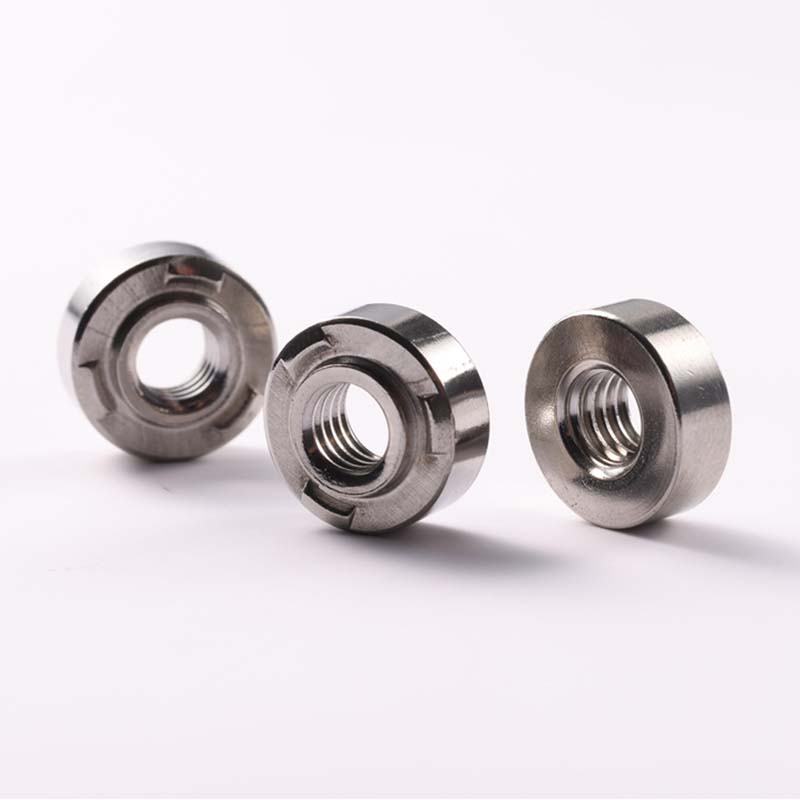

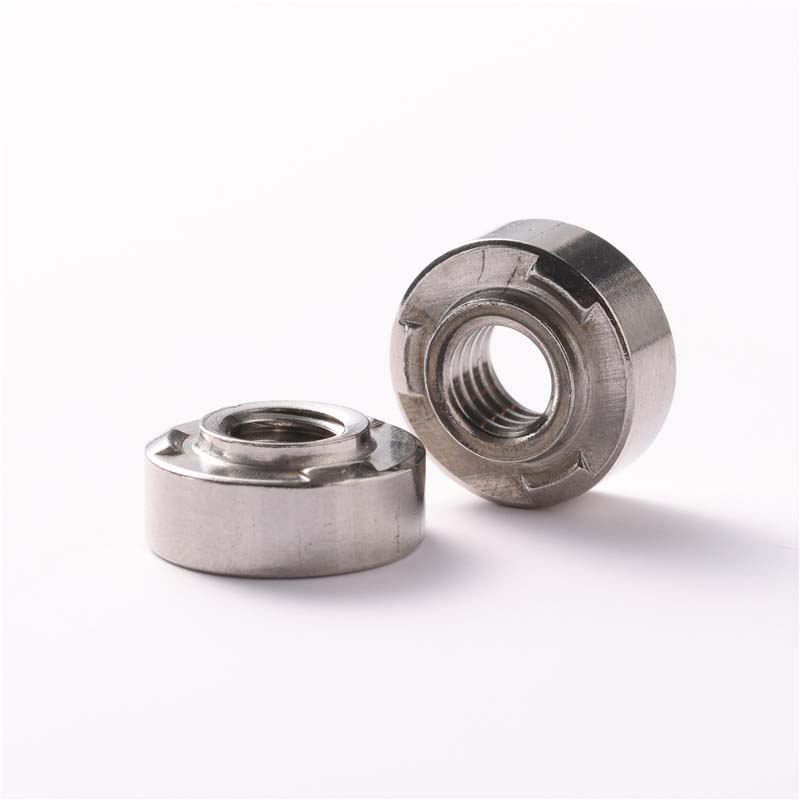

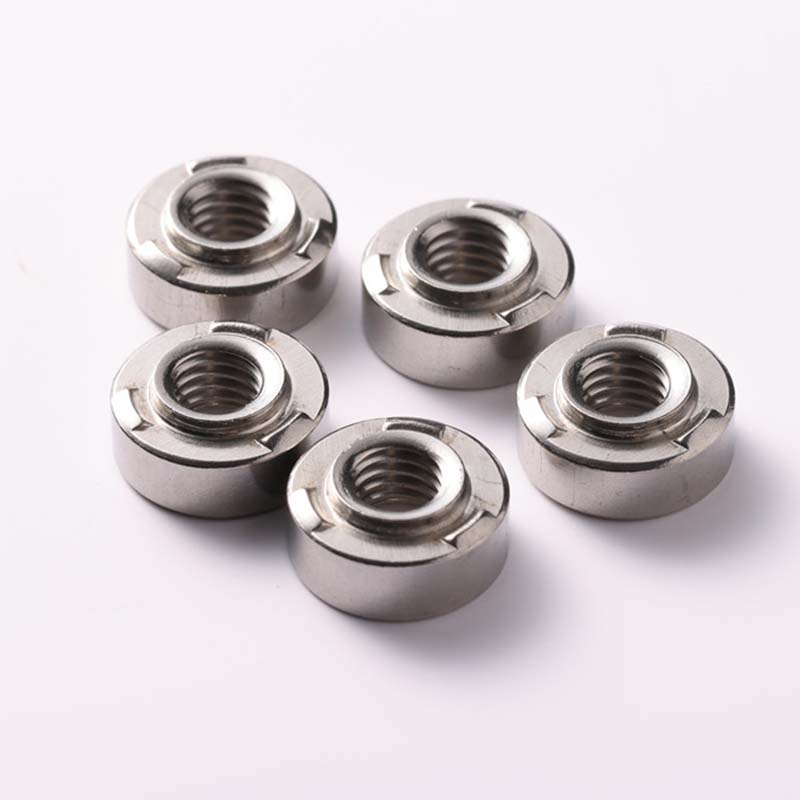

Savaime užsifiksuojanti projekcinė suvirinimo veržlė

Xiaoguo® Factory pagamintą savaime užsifiksuojančią projekcinę suvirinimo veržlę galima suvirinti ant metalinių paviršių. Jis gali būti priveržiamas pats, nereikalaujant papildomų įrankių. Vien suvirinus pagrindą, sriegiai gali tvirtai sugriebti varžtą. Netgi vibracija gali veiksmingai užkirsti kelią atsipalaidavimui.

Modelis:QIB/IND WN

Siųsti užklausą

Prekės aprašymas

Savaime užsifiksuojančios projekcinės suvirinimo veržlės šone arba apačioje yra keletas specialių konstrukcijų, tokių kaip iškyšos, kabliukai ar dantys. Šios konstrukcijos yra raktas į savaime užsiveržiančią savybę. Jo sriegių specifikacijos taip pat yra gana įvairios ir gali būti derinamos su įvairiais atitinkamais varžtais.

Produkto savybės

Savaime užsifiksuojanti projekcinė suvirinimo veržlė po pagrindu turi dantytą arba dantytą struktūrą. Kai įstumsite jas į iš anksto išgręžtas skyles (naudojant specialų suvirinimo pistoletą ar įrankį), šie dantukai bus įterpti į metalinę plokštę. Tada galite atlikti suvirinimą per centrinę veržlės skylę. Suvirinimas visam laikui užfiksuos jį vietoje, tačiau dantukai jau tvirtai pritvirtino suvirinimo procesui. Išradingai suprojektuota savaime užsifiksuojanti konstrukcija, leidžianti suvirinimo metu vienu metu pasiekti mechaninį fiksavimą, suteikiant dvigubą jungties stabilumo garantiją. Jis puikiai prisitaiko prie suvirinimo dalių. Nesvarbu, ar tai plona geležies plokštė, ar stora plieno plokštė, ji gali tvirtai ir sklandžiai atlikti suvirinimą ir fiksavimą.

Norint naudoti savaime užsifiksuojančias projekcines suvirinimo veržles, reikalingas konkretus skylės skersmuo. Skylės skersmuo turi būti šiek tiek mažesnis už dantytą veržlės žiedą. Įspausdami dantis šiek tiek deformuosis skylės kraštas, taip suformuodami tvirtą sukibimą. Jei skylės skersmuo yra neteisingas, veržlių negalima tinkamai pritvirtinti prieš suvirinant.

Savaime užsifiksuojančios projekcinės suvirinimo veržlės yra tinkamiausios naudoti ant metalo lakštų tam tikro storio diapazone. Paprastai jis yra nuo 0,8 iki 3,0 milimetrų. Jei jis per plonas, gali nulūžti veržlės dantys. Jei jis per storas, veržlės deformacijos gali nepakakti medžiagai tvirtai prispausti. Patikrinkite veržlės specifikacijas, kad įsitikintumėte, jog ji atitinka lakšto storį.

Produkto parametrai

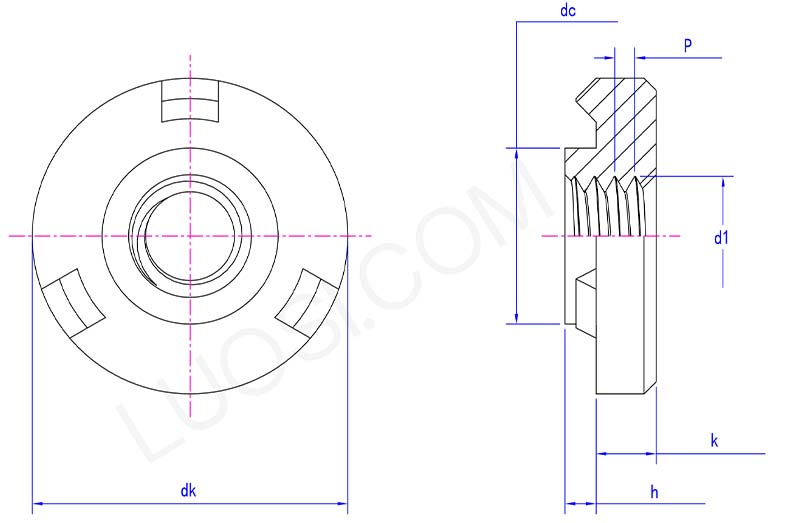

self clinching projection weld nut parameter

Pirm	M3	M4	M5	M6
P	0.5	0.7	0.8	1
dc maks	4.36	5.5	6.32	8.01
dk maks	7.82	9.42	11.17	13.25
dk min	7.57	9.17	10.92	13
h maks	0.77	0.77	0.77	1.22
k maks	1.59	2.68	3.88	4.66
k min	1.39	2.48	3.68	4.46
d1	M3	M4	M5	M6
