T stiliaus suvirinimo veržlės su 2A tipu

Xiaoguo® yra tvirtinimo detalių gamintojas, siūlantis įvairius tvirtinimo elementus ir profesionalią gamybos gamyklą. T Style suvirinimo veržlės su 2A tipu atitinka 2A specifikaciją ir yra tinkamos suvirinti ant metalinių paviršių. Jie taikomi įvairioms reikmėms, pavyzdžiui, mašinoms, plieniniams rėmams ar automobilių komponentams.

Modelis:JIS B1196-3.2-2001

Siųsti užklausą

Prekės aprašymas

T Style suvirinimo veržlių su 2A tipu viršuje yra plokščias flanšinis diskas, o po juo yra cilindrinė dalis su sriegiais. Jie gali būti naudojami be jokių problemų įprastoje aplinkoje. Jei darbo aplinka drėgna arba ėsdinanti, rekomenduojama naudoti nerūdijančio plieno medžiagas.

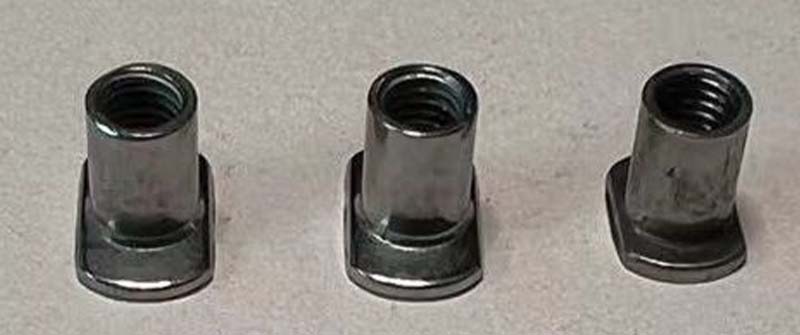

T Style weld nuts with type 2A

Produkto privalumai

T stiliaus 2A tipo suvirinimo veržlės dažniausiai gaminamos iš anglinio plieno ir dažniausiai yra cinkuotos. Iškyšos yra tiksliai suformuotos, o jų aukštis ir forma tiesiogiai įtakoja suvirinimo kokybę. Jei tvarkymo metu jie bus sulenkti, tai turės įtakos suvirinimo kokybei. Mūsų gamykla užtikrina, kad šios iškyšos būtų vienodos ir pakankamai tvirtos, kad tilptų šėrimo sistema.

Panaudoję 2A tipo T tipo suvirinimo veržles, vizualiai apžiūrėkite suvirinimo taškus. Iškyšos taške turėtumėte matyti tvirtą suvirinimo šerdį. Turėtų atrodyti, kad jis yra susiliejęs su pagrindine medžiaga. Jei išsikišimo taško forma vis dar skiriasi arba atrodo kaip apanglėjusi ar duobėta, suvirinimo nustatymus (srovę, laiką, slėgį) reikia pakoreguoti, kad būtų užtikrintas saugus sukibimas.

Vienas iš pagrindinių 2A T tipo suvirinimo veržlių privalumų yra jų nuoseklus suvirinimas. Pakeliama dalis kontroliuoja šilumos kaupimąsi ir lydymosi padėtį, kiekvieną kartą užtikrindama patikimą suvirinimo šerdį. Palyginti su rankiniu apvaliu suvirinimu (pvz., 1A tipo), tai sumažina nepakankamo suvirinimo stiprumo arba praleistų suvirinimo siūlių tikimybę. Tai labai svarbu kokybės kontrolei automatizuotoje aplinkoje.

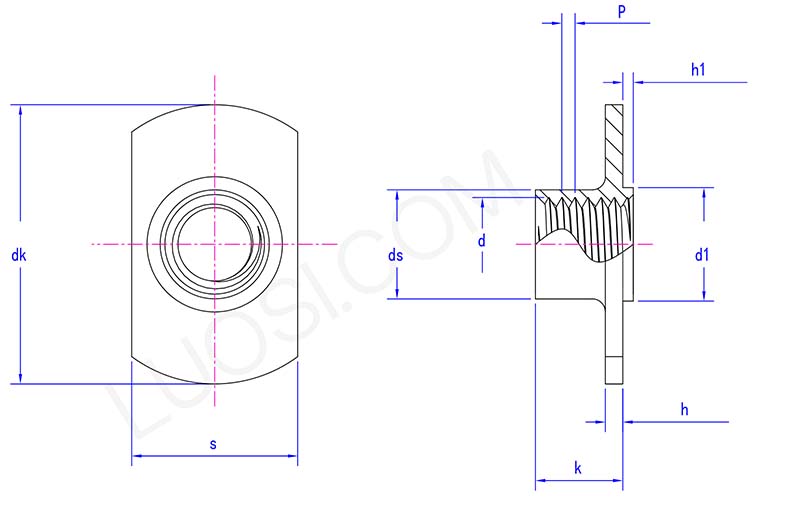

T Style weld nuts with type 2A parameter

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
dk maks	23.7	24.7	27	29	33.2	37.2
dk min	22.3	23.3	25	27	30.8	34.8
s maks	12.25	12.5	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds maks	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k maks	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h maks	1.4	1.4	1.85	1.85	2.3	2.3
val min	1	1	1.35	1.35	1.7	1.7
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h1 maks	0.8	0.8	0.8	0.8	1.2	1.2
h1 min	0.6	0.6	0.6	0.6	1	1

Produkto montavimas

Ant suvirinamos metalinės plokštės uždėkite T Style suvirinimo veržles su 2A tipu. Naudokite taškinio suvirinimo aparatą, kad suvirintumėte išsikišusius flanšo taškus. Tada veržlės bus tvirtai pritvirtintos prie metalinės plokštės, todėl jos ypač tinka masinės gamybos scenarijams. Jo T formos konstrukcija yra labai tvirta ir gali atlaikyti didelę įtampą. Jis lengvai nenukris nuo suvirintos dalies.
