Apykaklės spynos poveržlė

Palyginti su kitų tipų dalimis, apsaugančiomis nuo atsipalaidavimo, „Xiaoguo® Factory“ gaminama apykaklės užrakto poveržlė yra plonesnio storio. Naudojami jie sutaupo daugiau vietos ir užima mažiau vietos, todėl tinka kompaktiškoms konstrukcijoms.

Siųsti užklausą

Prekės aprašymas

Priežastis, kodėl apykaklės užrakto poveržlė gali sutaupyti vietos neprarandant fiksavimo efekto, yra ta, kad jos storis ir išorinio skersmens dizainas tiksliai atskiriami nuo funkcijos: išorinis skersmuo sumažinamas, kad būtų lengviau montuoti siaurose erdvėse, o storis padidinamas kaip fizinė kompensacija už galimą fiksavimo jėgos praradimą sumažinus išorinį skersmenį.

Pagrindinė priežastis: Plonas išorinis skersmuo nereiškia visiškai plonos formos; veikiau tai „stora šerdis ir ploni kraštai“ konfigūracija.

(1) Išorinis skersmuo (OD): mažesnis

Saugiai įstatykite jį į aklinas angas, vidinių šešiakampių varžtų galuose arba uždarose vietose, apsuptose kitų komponentų.

(2) Storis: storesnis

Kompensuokite galimą spyruoklės elastingumo praradimą dėl sumažėjusio apykaklės užrakto poveržlės išorinio skersmens, užtikrinkite, kad ji atremtų montavimo paviršių ir nesumažės fiksavimo jėga.

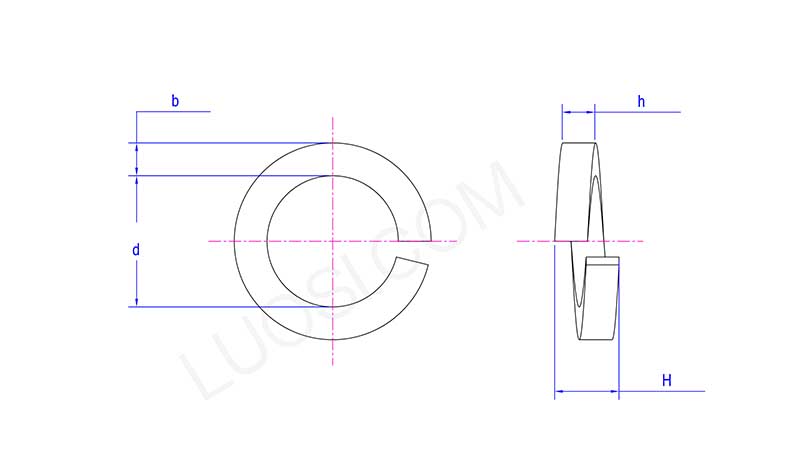

Collar Lock Washer

Pirm	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d maks	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
val min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H maks	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Tipiški taikymo scenarijai vietos taupymui

Apykaklės užrakto poveržlės tvirtinimo detalė dažniausiai naudojama tais atvejais, kai reikia didelio stiprumo apsaugos nuo atsipalaidavimo uždarose erdvėse, ypač kai jis naudojamas kartu su varžtais.

(1) Automobiliai ir lenktyniniai automobiliai

Naudojamas labai patikimose kompaktiškose erdvėse, tokiose kaip varikliai, pakabos, jėgos agregatai ir kt., siekiant sumažinti svorį ir užtikrinti saugumą.

(2) Orlaiviai ir karinė įranga

Naudojamas orlaivių varikliuose, kabinose ir kitais atvejais, kai svoris ir erdvė yra labai riboti. Apykaklės užrakto poveržlė dažnai naudojama montuojant variklius, fiuzeliažus ir važiuokles, siekiant užtikrinti patikimumą ekstremaliomis sąlygomis. Be to, šio tipo poveržlės taip pat dažnai naudojamos įvairioms tvirtinimo reikmėms karinėse transporto priemonėse, sraigtasparniuose ir naikintuvuose.

(3) Tiksliosios mašinos ir pramonės automatika

Naudojamas ankštose erdvėse, pvz., tikslaus apdorojimo įrangoje, pramoninėse mašinose, robotų jungtyse ir automatizuotose surinkimo linijose. Kadangi išorinis skersmuo yra mažesnis, jis lengvai tinka ten, kur yra ribota vieta, ir užtikrina aukštą išlygiavimo tikslumą, kurio reikalauja tikslus surinkimas.

(4) Elektros ir elektronikos

Naudojamas elektroniniuose įrenginiuose, jungtyse, skyduose ir panašiose vietose. Ši apykaklės užrakto poveržlė užtikrina tvirtą fiksavimą, nereikalaujant papildomų poveržlių – kompaktiškas būdas išlaikyti daiktus sandariai veikiant vibracijai.

(5) Sunkioji pramonė ir statyba

Dėl kompaktiško dydžio ši poveržlė yra tinkama inžinieriams, kuriems reikalingas patikimas atsparumas vibracijai ir apsauga nuo atsipalaidavimo.
