Įgilintas tuščiaviduris šešiakampis kištukas su sandarikliu

„Xiaoguo®“ įgilintas tuščiaviduris šešiakampis kištukas su sandarikliu leidžia greitai suvirinti tašką naudojant automatizuotą suvirinimo įrangą, padidindamas gamybos linijos surinkimo greitį ir sumažindamas išlaidas. Šiuo metu galima įsigyti daugiau nuolaidų.

Modelis:JIS B1196-1.1-1982

Siųsti užklausą

Prekės aprašymas

Įgilintas tuščiaviduris šešiakampis kištukas su sandarikliu yra plačiai naudojamas šiose pramonės šakose ir scenarijuose dėl savo privalumų, tokių kaip nuolatinė fiksacija, vienpusis surinkimas ir patikima apsauga nuo atsipalaidavimo:

(1) Automobilių gamyba

Baltas korpuso suvirinimas: lakštinio metalo komponentų, tokių kaip durys, variklio dangčiai ir bagažinės dangčiai, srieginės sujungimo vietos

Važiuoklė ir pakaba: rėmas, valdymo svirties, stabilizatoriaus strypų laikikliai, amortizatorių laikikliai

Sėdynės sistema: Sėdynės slydimo bėgeliai, atlošo reguliavimo mechanizmas, saugos diržų tvirtinimo taškai

Vidaus komponentai: prietaisų skydelio skersinė sija, porankio laikiklis, dekoratyvinės plokštės fiksacija

Naujos energijos transporto priemonės: akumuliatoriaus korpusas, variklio valdiklio korpusas, aukštos įtampos laidų dėžutė

(2) Buitinė technika ir elektros įranga

Baltieji gaminiai: šaldytuvo kompresoriaus laikiklis, skalbimo mašinos balansavimo žiedas, oro kondicionieriaus lauko bloko pagrindo plokštė

Elektros spinta: paskirstymo dėžutės montavimo plokštė, įžeminimo varžtas, valdymo skydelis, komponentų tvirtinimas

Liftas: Automobilio sienų plokštės, valdymo dėžė, durų mechanizmo atraminis rėmas

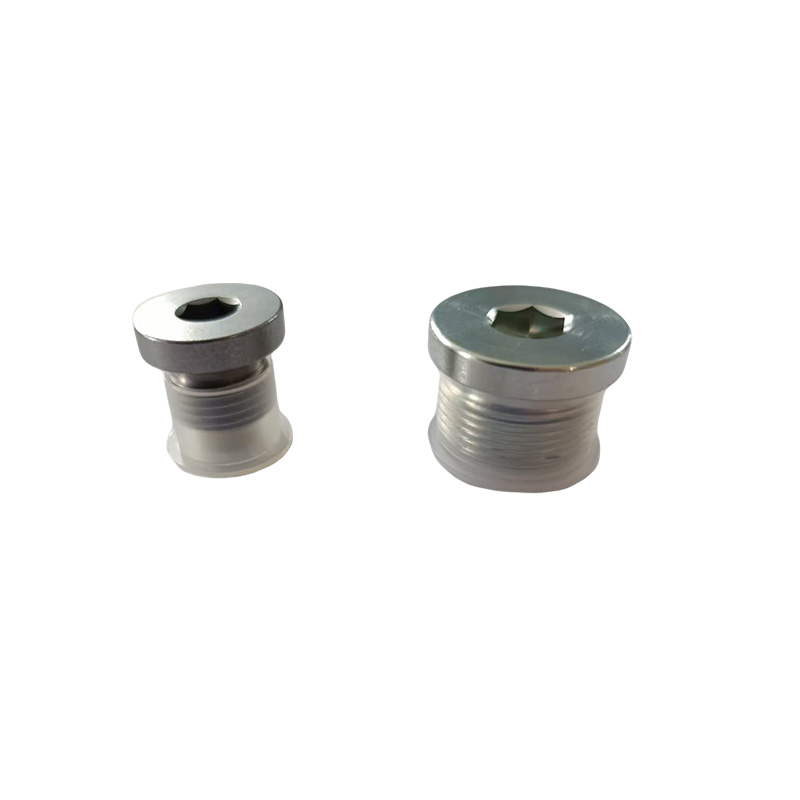

Countersunk Hollow Hex Plug with Seal

(3) Žemės ūkio mašinos

Traktorius: Kabinos dangtis, purvasaugiai, variklio skydas

Kombainas: pjovimo platformos apsauginės plokštės, transportavimo latako dengiamosios plokštės ir ekrano dėžutės fiksacija

Žemės ūkio technika: sėjamosios ir trąšų barstymo mašinos atramų sujungimas

(4) Sunkiosios mašinos ir statybinė įranga

Kabina: vidaus skydai, valdymo pultas, sėdynės pagrindas

Variklio skyrius: šilumos skydas, įsiurbimo vamzdžio laikiklis, laidų spaustukai

Dangos dalys: šoninės durys, galinis dangtis, techninės priežiūros dangtelis

(5) Tranzitas geležinkeliu ir specialiosios transporto priemonės

Traukinių vidus: Vagonų šoninės sienos, lubos, sėdynių rėmai

Sunkvežimis: transporto priemonės kėbulo šoninės sienelės, grindų jungtis, stabdžių vamzdžio atrama

Specialiosios transporto priemonės: Gaisrinių ir greitosios pagalbos automobilių vidaus įrangos montavimo plokštės

Įgilintas tuščiaviduris šešiakampis kištukas su sandarikliu yra standartinis pasirinkimas nuolatinėms srieginėms plono lakštinio metalo jungtims tokiose pramonės šakose kaip automobiliai, buitinė technika, žemės ūkio technika ir elektros spintos. Jie ypač tinka didelio masto automatizuotos gamybos scenarijams, kuriems reikalinga vibracijos prevencija ir vienos pusės surinkimas.

Countersunk Hollow Hex Plug with Seal

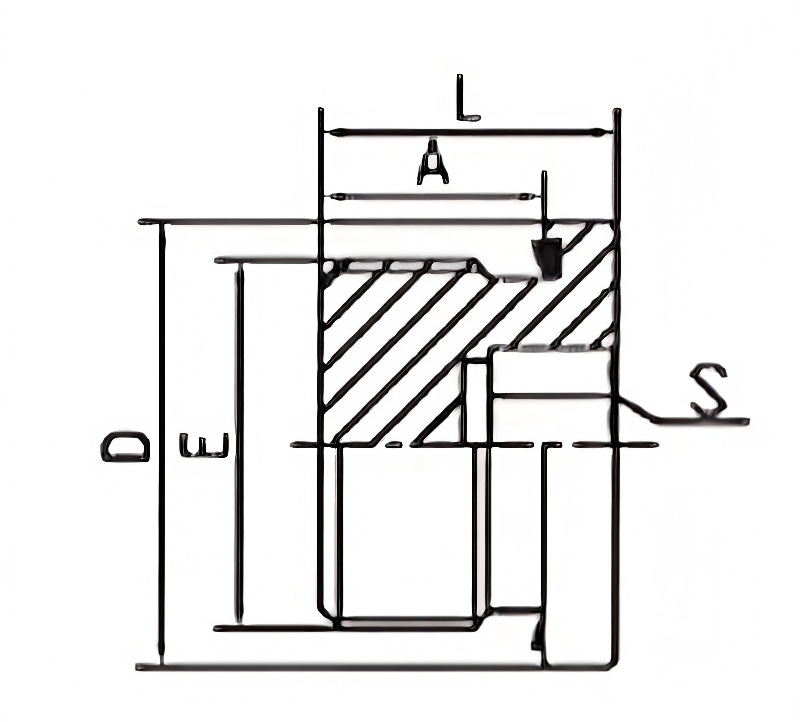

PARTNO	SIŪLAS	ED CAPTIVE	MATMENYS
PARTNO	E	ED CAPTIVE	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

DUK

(1) Kokius standartus atitinka jūsų įdubęs tuščiaviduris šešiakampis kištukas su sandarikliu?

Gaminame juos griežtai vadovaudamiesi DIN 929 (vokiečių standartas, plačiausiai naudojamas visame pasaulyje), GB/T 13681 (nacionalinis Kinijos standartas) ir JIS B 1199 (Japonijos standartas).

(2) Kokie yra pagrindiniai M8 įgilinto tuščiavidurio šešiakampio kištuko su sandarikliu matmenys?

Pavyzdžiui, DIN 929 M8: plotis tarp dviejų kraštų 14 mm, bendras storis 6,5 mm, iškyšos aukštis apytiksliai 0,6–0,8 mm, sriegio tikslumas 6H.

(3) Kaip užtikrinti veržlių suvirinimo efektyvumą?

Suvirinimo efektyvumo esmė yra ta, kad anglies kiekis turi būti ≤ 0,25%. Atliekame kiekvienos partijos žaliavų spektrinę analizę, kad įsitikintume, jog cheminė sudėtis yra kvalifikuota.
