DIN137A lenkta spyruoklinė poveržlė

„Xiaoguo® Factory“ pagaminta DIN137A lenkta spyruoklinė poveržlė yra unikalaus dizaino. Ši konstrukcija gali užtikrinti stabilią ašinę išankstinės apkrovos jėgą tarp komponentų, tokių kaip guoliai, pašalinti ašinį tarpą, apsaugoti poveržles nuo drebėjimo ir taip išvengti bendro naudojimo.

Siųsti užklausą

Prekės aprašymas

DIN137A lenkta spyruoklinė poveržlė yra elastinga metalinė tarpinė su vienos arba kelių lanko formos lenkimo struktūra. Jis sukuria elastinę išankstinės apkrovos jėgą dėl savo lanko deformacijos ir yra sumontuotas po varžtais ir veržlėmis. Jis naudojamas norint pašalinti tarpą tarp tvirtinimo detalių jungties, išlaikyti išankstinės apkrovos jėgą, kompensuoti šiluminį plėtimąsi ar susidėvėjimą ir atsispirti vidutinei vibracijai.

Vardas	DIN137A lenkta spyruoklinė poveržlė
Medžiaga	Nerūdijantis plienas / legiruotasis plienas / anglinis plienas / žalvaris / spyruoklinis plienas
Standartai	DIN137A
Siūlas	Metrika / metrika
Dydžiai	M2-M12
Baigti	Cinkas/Juoda/Natūralus/kiti
Pritaikoma	TAIP
Pavyzdys	TAIP

Struktūros įvadas

Kaip atrodo DIN137A lenktos spyruoklinės poveržlės struktūra? Paprastai tariant, tai yra mažas metalinis žiedas su lanko forma.

【Bendra forma】

DIN137A lenkta spyruoklinė poveržlė nėra įprasta plokščia poveržlė. Jei laikysite jį rankoje, pamatysite, kad jis pats išsipūtęs, o ne likti plokščias. Priklausomai nuo išsipūtimo būdo, daugiausia yra dvi struktūros:

(1) Vienos bangos lanko forma (kaip mažas arkos tiltas)

Visa poveržlė yra vieno lanko formos, jos vidurys yra aukščiau, o šonai yra žemesni, primenantys mini arkos tiltelį. Laisvoje būsenoje jo natūralus aukštis yra daug didesnis nei storis. Kai jis bus išlygintas, jis sukurs atvirkštinę trauką.

(2) Daugiabangis (kaip banguoti bulvių traškučiai)

Skalbyklė turi dvi ar net daugiau bangų, o viršūnės ir slėniai kinta ir sukasi aplink perimetrą. Suspaudus šią struktūrą, deformacija nėra tokia reikšminga kaip vienos bangos, tačiau elastingumas yra vienodesnis.

Šie dviejų tipų poveržlės yra visiškai apskriti žiedai, kurių viduryje yra skylė, o kraštuose nėra įpjovimų. Medžiagos storis visur yra vienodas.

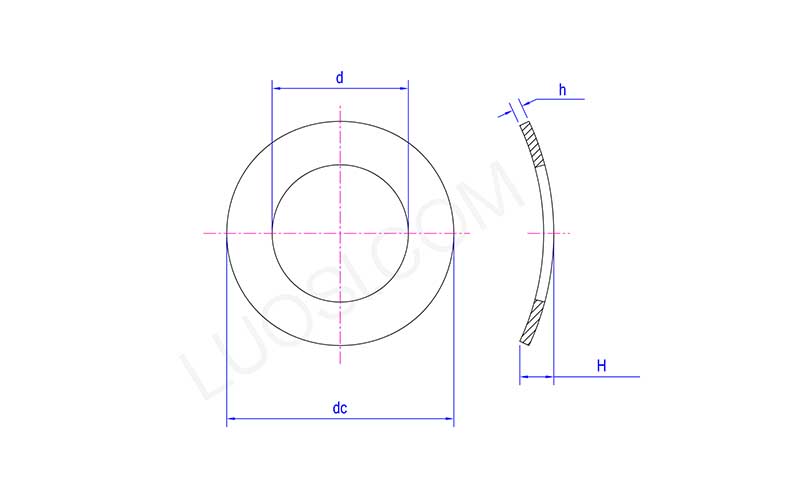

DIN137A Curved Spring Washer

Pirm	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc maks	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Pagrindinės konstrukcinės dalys】

(1) Lanko formos kontūras (šerdis)

Tarpinė laisvoje būsenoje nėra plokščia; Vietoj to, jame yra vienas lanko paviršius (kaip arkos tiltas) arba keli bangos (kaip bangos) apskritimo kryptimi.

Ši išlenkta / bangos forma yra elastingumo šaltinis.

(2) Nepjaunama uždara kilpa

DIN137A lenkta spyruoklinė poveržlė yra visas žiedas be jokių spiralinių pjūvių.

(3) Vienodo storio pjūvis

Tarpinės storis yra vienodas per visą perimetrą, be jokių laipsniškų pokyčių ar vietinio plonėjimo.

(4) Išorinio skersmens ir vidinio skersmens santykis

Išorinio skersmens ir vidinio skersmens santykis turi įtakos poveržlės standumui ir atraminiam plotui.
