Dviejų galų smeigių varžtai

Kas yra dvipusis kaiščio varžtas?

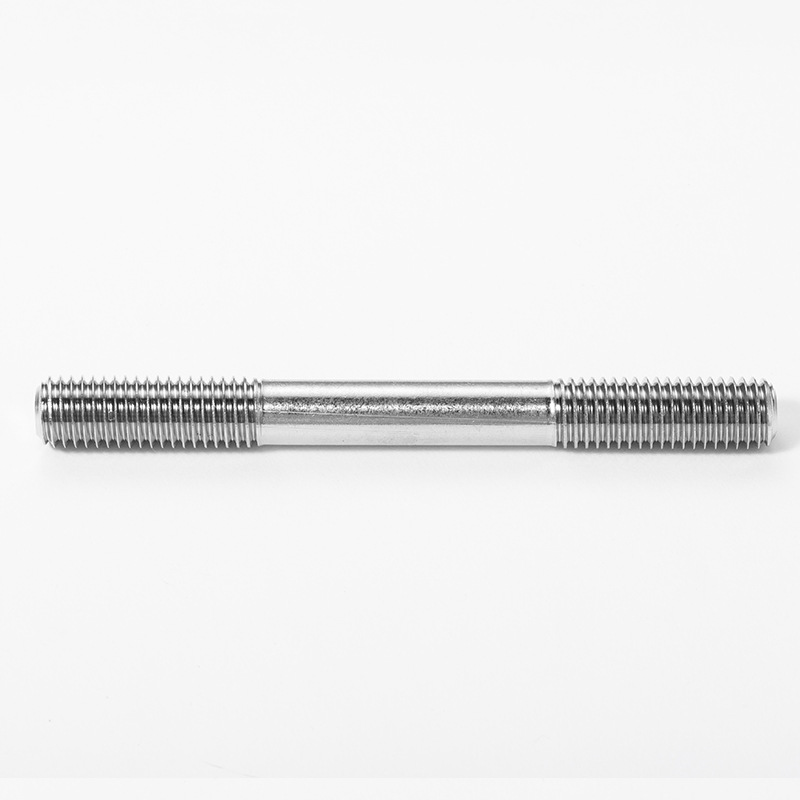

Dvigubo galo smeigių varžtai turi sriegius abiejuose galuose ir nesriegiuotą dalį viduryje. Ši konstrukcija skiriasi nuo varžtų su pilna sriegiu. Abiejų tipų smeigių varžtai labai gerai veikia atitinkamose taikymo srityse.

Pirma, jie paprastai montuojami kartu su dviem šešiakampėmis veržlėmis (kartais su poveržlėmis). Vieną galą galima įsukti į pagrindo srieginę angą, o kitą – veržle tvirtai sujungti su komponentu, taip užtikrinant tvirtą fiksaciją ir vienodą įtempių pasiskirstymą.

Antra, vidurinė dalis be griovelių padeda tiksliai išlyginti surinkimo metu, išvengiant trukdžių tarp sriegių. Tuo pačiu metu jis gali sumažinti streso koncentraciją, todėl smeigė tampa tvirtesnė ir mažesnė tikimybė lūžti esant didelėms apkrovoms.

Kokie yra pagrindiniai dvigubo galo varžtų tipai?

Leiskite mums pristatyti pagrindinius dvigubo galo varžtų tipus

Mes juos paaiškinsime šiais trimis aspektais.

(1) Srieginių konstrukcijų klasifikacija

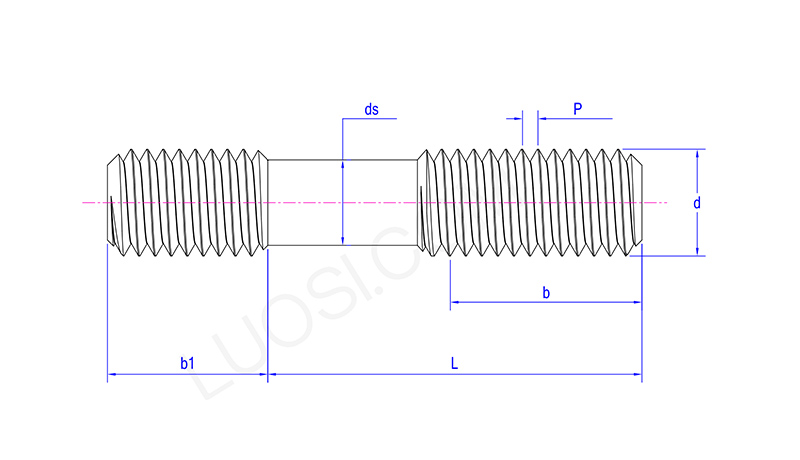

Tvirtinimo tipas: Abu galai turi tą patį sriegio ilgį, o vidurinė dalis yra paprastas strypas. Naudojant abu galai priveržiami veržlėmis. Tai labiausiai paplitęs tipas.

Bakstelėkite pabaigos tipas: dviejų sriegio galų ilgiai skiriasi. Ilgesnis galas naudojamas įsukti į akliną komponento angą, o trumpesnis galas naudojamas veržlei sumontuoti.

Nepertraukiamas sriegis: taip pat žinomas kaip "srieginis strypas", tai reiškia, kad visas strypo ilgis yra sriegiuotas, be jokios lygios dalies. Jis siūlo maksimalų srieginės jungties ilgį.

Dalinis srieginis kaištis: tik viename arba abiejuose galuose yra daliniai sriegiai, o viduryje lieka didesnis sklandaus strypo skersmuo.

(2) Specialiosios paskirties klasifikacija

Kvadratinė galvutė: vienas galas turi kvadratinę galvutę. Priveržiant kitą galą, kvadratinę galvutę galima sugriebti įrankiu, todėl jį patogu montuoti uždaroje erdvėje.

Suvirinimo kaištis: vienas galas skirtas suvirinti ant metalinio pagrindo, o kitas galas turi sriegius kitiems komponentams sujungti.

(3) Medžiagos ir klasės klasifikacija

B7 smeigė: Pagaminta iš chromo-molibdeno legiruoto plieno, yra termiškai apdorojama ir yra labiausiai paplitęs smeigių tipas, naudojamas aukštoje temperatūroje (paprastai iki 450 °C) ir aukšto slėgio darbo sąlygomis.

L7 smeigė: tinka žemos temperatūros aplinkai.

B8 / B8M sraigtinės smeigės: Pagaminta iš 304 arba 316 nerūdijančio plieno, pasižymi dideliu atsparumu korozijai.

Kam naudojami dvigubo galo varžtai?

Dvigubo galo smeigių varžtai yra plačiai naudojami ir kasdieniame gyvenime juos galima pamatyti visur. Štai keletas jų funkcijų aprašymų.

(1) Flanšinė jungtis vamzdyno konteineriuose

Smeigė praeina per du flanšus. Priveržkite veržles abiejuose galuose, kad susidarytų tvirta ir vienoda suspaudimo jėga.

(2) Aklinos skylės taikymas

Kai vienas komponentas turi įgilintą angą (pvz., cilindro galvutė arba variklio blokas), o kitas komponentas turi kiaurymę, ilgesnis kaiščio galas bus visam laikui įkištas į įgilintą angą. Kitas galas sumontuotas veržle.

(3) Konstrukcijų ir įrangos montavimas

Smeigtukai naudojami sunkiajai įrangai (pavyzdžiui, varikliams, siurbliams ar kompresoriams) pritvirtinti prie pamato ar rėmo. Smeigė pritvirtinama prie pagrindo (arba pritvirtinama per veržles iš abiejų pusių).

(4) Aukšto slėgio ir aukštos temperatūros aplinka

Naftos chemijos, elektros energijos gamybos ir laivų statybos pramonėje dvipusės smeigės dažniausiai gaminamos iš didelio stiprumo legiruotojo plieno (pvz., ASTM A193 B7) arba nerūdijančio plieno (B8/B8M). Jie geriau atlaiko aukštą slėgį, temperatūros pokyčius ir vibracijas.

(5) Programos, kurias reikia dažnai išardyti

Visi surinkimo komponentai, kuriems reikia reguliarios priežiūros, pvz., tikrinimo dangčiai, siurblio korpusai ar mašinos apsaugai, yra tinkami naudoti smeigių varžtus. Galite pakartotinai nuimti veržles nenusidėvėdami sriegių.
