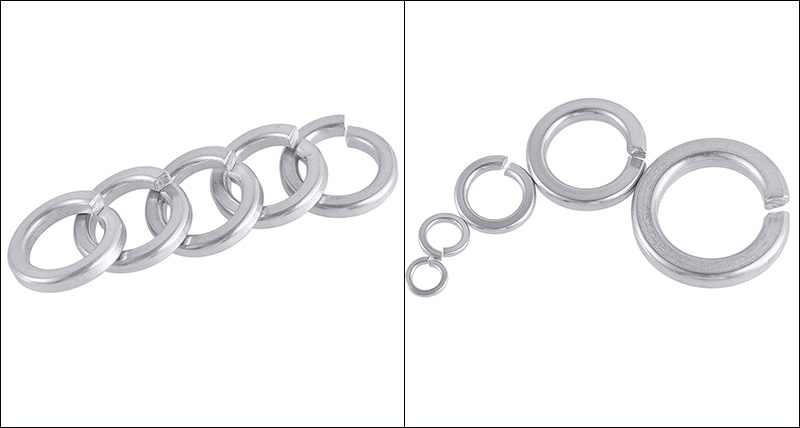

Aukštos apykaklės užrakto poveržlė

Sandėlyje esančias Xiaoguo® High Collar Lock Washer montuojamas paprastas. Naudojimo metu jiems nereikia jokių papildomų specialių įrankių, jų eksploatavimas yra nedidelis, juos greitai priima darbuotojai, taip pat patogu prižiūrėti.

Siųsti užklausą

Prekės aprašymas

Aukštos apykaklės užrakto poveržlės nėra vienodos konstrukcijos. Paprastai jie pritaikomi pagal skirtingus reikalavimus, yra keletas tipų. Štai penki dažniausiai pasitaikantys tipai:

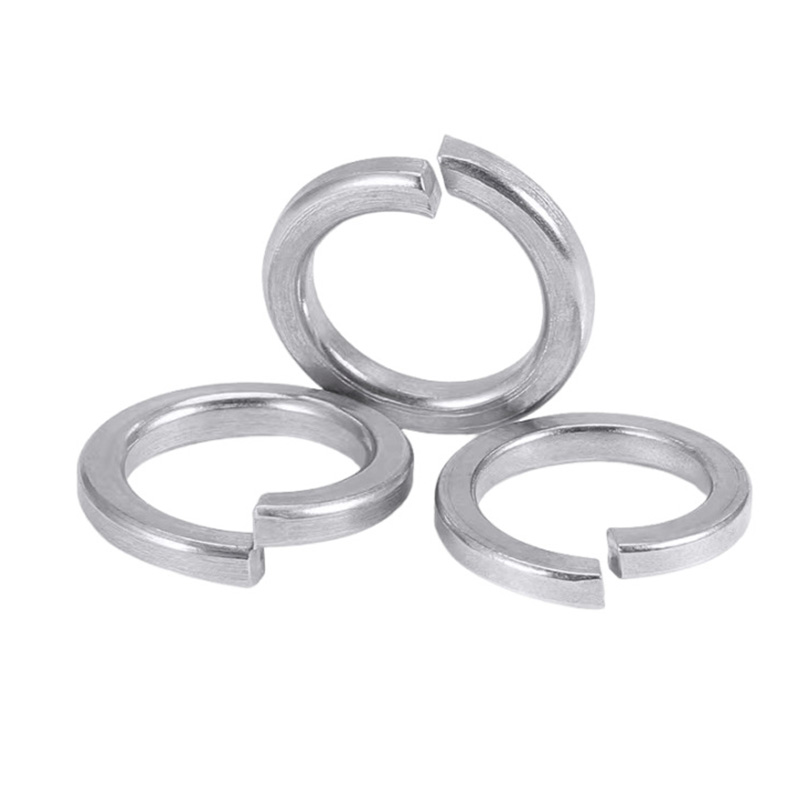

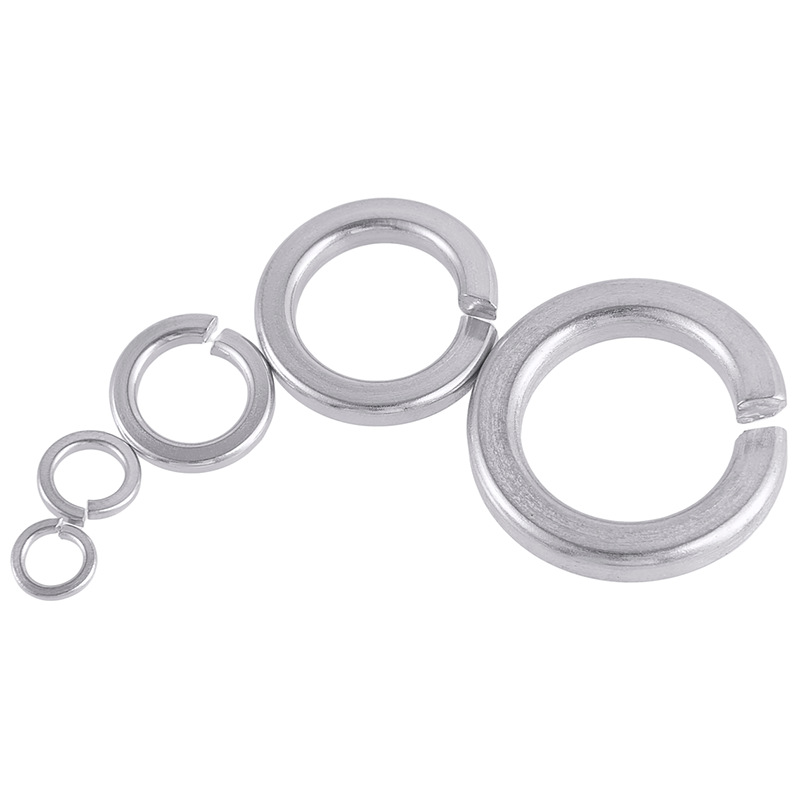

(1) Vieno žiedo standartinis tipas (labiausiai paplitęs, DIN 127 / GB 93)

Tradicinė atvira spiralinė spyruoklinė poveržlė, susidedanti iš metalinio žiedo su anga. Tinka daugeliui mažos ir vidutinės apkrovos apsaugos nuo atsipalaidavimo programų, taip pat yra labiausiai paplitusi ir plačiausiai naudojama aukšto apykaklės užrakto poveržlė rinkoje.

(2) Dvižiedis, patvarus (DIN 128)

Turi du žiedus, vienu daugiau nei standartinio tipo. Jis turi didesnį elastingumą ir didesnį atsparumą vibracijai. Jis naudojamas sunkiosiose mašinose, transporto priemonių važiuoklėse ir vietose, kuriose yra didelė vibracija.

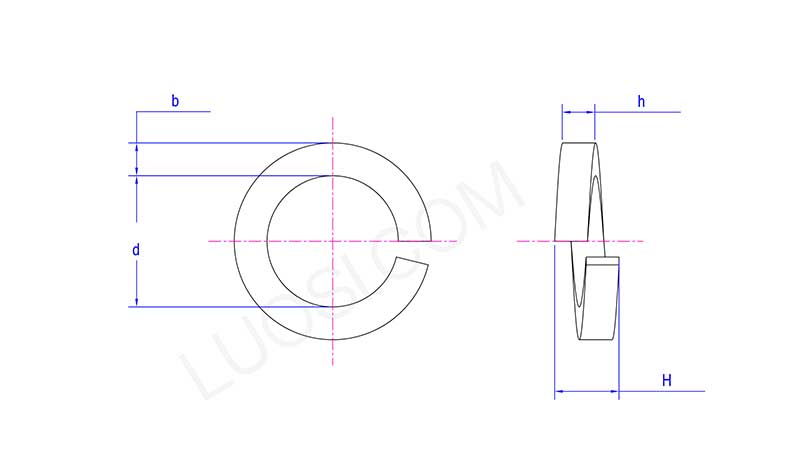

High Collar Lock Washer

Pirm	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d maks	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
val min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H maks	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

(3) Bangos formos spyruoklinės poveržlės

Jie nėra spiralės formos, bet turi banguotą formą su keliomis viršūnėmis ir slėniais. Jie naudojami tose vietose, kur erdvė yra labai ribota, bet vis tiek reikalingas elastingumas, pavyzdžiui, guoliams taikant išankstinį slėgį.

(4) Disko formos spyruoklinė poveržlė (Belleville poveržlė)

Jo forma yra kūginė, primenanti mažą indą. Jis gali atlaikyti itin aukštą slėgį ir yra naudojamas vietose, kur reikalingas didelio stiprumo spyruoklių kompensavimas, pavyzdžiui, šiluminis plėtimasis ir susitraukimas, nusidėvėjimo kompensavimas ir kt.

(5) Dantyta fiksavimo poveržlė (vidiniai dantys / išoriniai dantys, DIN 6797 / DIN 6798)

Jis turi dantytas kraštą ir po priveržimo įsirėžia į ruošinio paviršių, todėl užtikrina puikų neslidumą. Jis daugiausia naudojamas srityse, kuriose reikalingas elektros laidumas (pavyzdžiui, įžeminimo laidai) arba mažų varžtų atsipalaidavimui.

Įprastos medžiagos

High Collar Lock Washer reikia gero elastingumo ir gebėjimo išlaikyti elastingumą. Todėl medžiagų pasirinkimas yra labai svarbus. Štai keletas įprastų medžiagų tipų:

Spyruoklinis plienas (65Mn / 70 plienas / 82B)

Dažna medžiaga, turinti didžiausią užsakymų skaičių, gerą kainos ir kokybės santykį ir puikų elastingumą. 65Mn yra dažniausiai naudojama medžiaga High Collar Lock Washer, kurios kietumas paprastai svyruoja nuo 42 iki 50 HRC (maždaug nuo 420 iki 510 HV). Šio kietumo pakanka išlaikyti elastingumą, tačiau mažai tikėtina, kad jis sulūžtų.

Nerūdijančio plieno SUS304 / SUS316

304 nerūdijantis plienas daugiausia naudojamas drėgnose, lauke arba vietose, kuriose reikalaujama valymo (maisto įranga, medicinos prietaisai). 316 nerūdijantis plienas yra atsparesnis chlorido jonų korozijai ir naudojamas jūrų inžinerijos ir chemijos pramonėje.

Anglies plienas (08F / 10# / 45#)

Naudojamas mažos apkrovos, nekritinėms dalims; elastingam paviršiaus apdorojimui reikalingas cinkavimas, kad būtų išvengta rūdžių.
