Tuščiavidurio šešiakampio vamzdžio kištukas su sandarinimo žiedu

„Xiaoguo®“ tuščiavidurio šešiakampio vamzdžio kamščio su sandarinimo žiedu paviršiaus apdorojimas yra įvairus: galvanizavimas, juodinimas, nikeliavimas ir kt., kuris efektyviai apsaugo nuo rūdžių ir korozijos bei tinka lauko ar drėgnoms darbo sąlygoms. Visi sandėlyje esantys produktai gali būti pateikti kaip nemokami pavyzdžiai.

Siųsti užklausą

Prekės aprašymas

Patikimas sandariklis yra svarbiausia tuščiavidurio šešiakampio vamzdžio kištuko su sandarinimo žiedu funkcija. Sandarinimo operacijas daugiausia galima suskirstyti į šias dvi kategorijas:

(1) Tarpiklio sandariklis (lygiagreti sriegiai)

Principas: Keičiamas sandarinimo tarpiklis suspaudžiamas užsukamo kaiščio žingsniu, kad būtų galima sandarinti galus

Pagrindiniai komponentai: varinė poveržlė, ED žiedas, sandarinimo žiedas, aliuminio poveržlė

(2) Sriegio trukdymo sandariklis (kūginis sriegis)

Principas: remiantis kūgio sriegio trukdymu, metalas su metalu sandarinamas tiesiogiai

Pagrindiniai komponentai: be tarpiklio, bet gali būti papildytas sandarikliu arba juosta

Hollow Hex Pipe Plug with Sealing Ring

Speciali sandarinimo technologija

(1) Iš anksto užteptas sriegio sandariklis

Ant tuščiavidurio šešiakampio vamzdžio kaiščio su sandarinimo žiedu sriegių užtepkite ploną mikrokapsulės sandariklio sluoksnį (pvz., „Loctite“ išankstinio padengimo technologiją).

Montavimo metu lipnus sluoksnis buvo suspaustas ir įtrūkęs, o po kietėjimo suformavo sandarumą ir suteikė anti-atsirišimo funkciją.

Tinka lygiagrečiai arba kūginiams sriegiams, gali pakeisti lipnią juostą ar poveržles.

(2) Nailono sandarinimo žiedas, apsaugantis nuo atsipalaidavimo

Prie vienos sriegio pusės pritvirtinkite nedidelį nailono gabalėlį.

Įdėjimo metu nailonas suspaudžiamas, sukuriant trintį, kad būtų išvengta atsipalaidavimo, taip pat užtikrinama tam tikra sandarinimo funkcija.

Daugiausia naudojamas žemo slėgio situacijose, kai reikia apsaugoti nuo atsipalaidavimo.

(3) Integruotas magnetinis + sandarinimas

Magnetinio tuščiavidurio šešiakampio vamzdžio kištuko su sandarinimo žiedu galvutėje paprastai yra įmontuoti magnetai. Taikant sandarinimo metodą vis dar naudojamas tarpiklio sandarinimas (lygiagrečiai sriegiai) arba kūginis sriegio sandarinimas, ir tarp jų nėra konflikto.

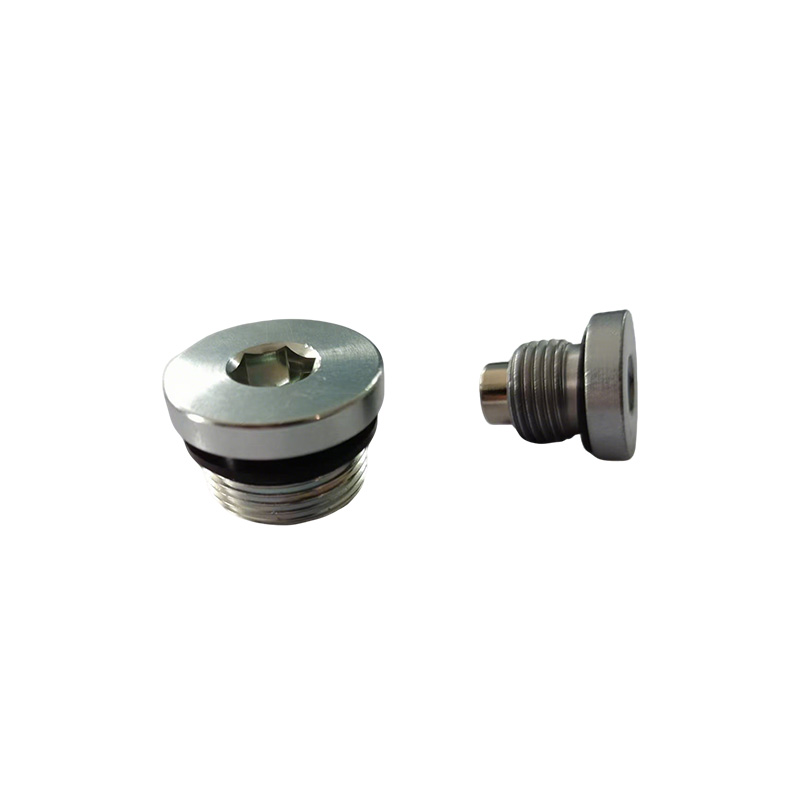

Hollow Hex Pipe Plug with Sealing Ring

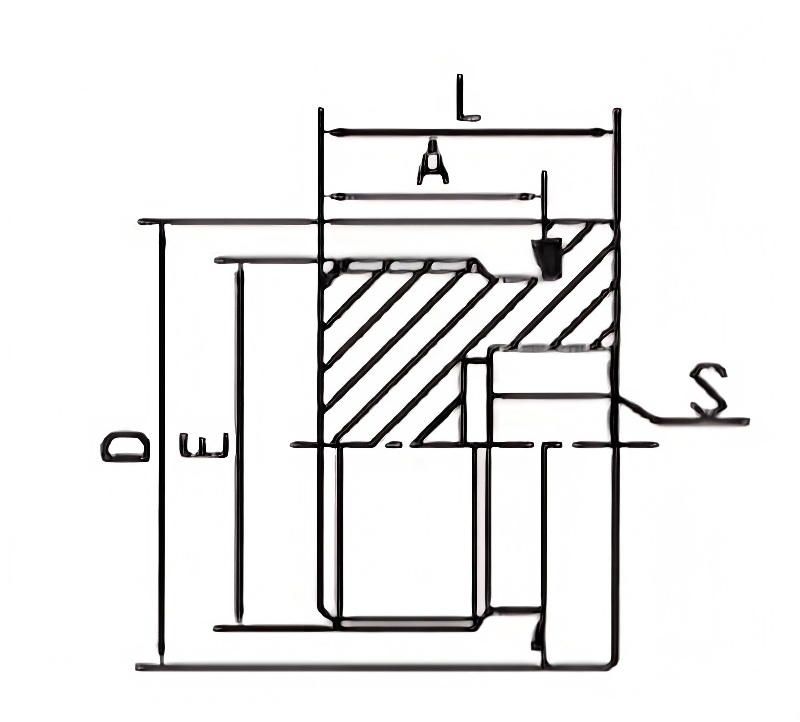

PARTNO	SIŪLAS	ED CAPTIVE	MATMENYS
PARTNO	E	ED CAPTIVE	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Sandarinimo rekomendacija

Daugumai standartinių pritaikymų (automobiliams, bendroms mašinoms): pasirinkite DIN 910 tuščiavidurį šešiabriaunį vamzdžių kištuką su sandarinimo žiedu + varines poveržles, kurios yra paprastos, patikimos ir turi mažiausią kainą.

Aukšto slėgio arba dažno išmontavimo atveju: rinkitės ED sandarinimo žiedus, kurie gali būti pakartotinai naudojami ir turi aukštą sandarinimo slėgį.

Itin aukšto slėgio arba kompaktiškoms patalpoms: pasirinkite kūginius sriegius (NPT/BSPT) + sandariklį.

Korozinei arba aukštos temperatūros aplinkai: pirmenybę teikite nerūdijančio plieno varžtams + varinėms poveržlėms arba FKM ED žiedams.

Jei reikia rekomenduoti konkretų sandarinimo sprendimą konkrečiam kliento scenarijui, pateikite išsamią informaciją ir mes pateiksime jums tikslų pasiūlymą.
