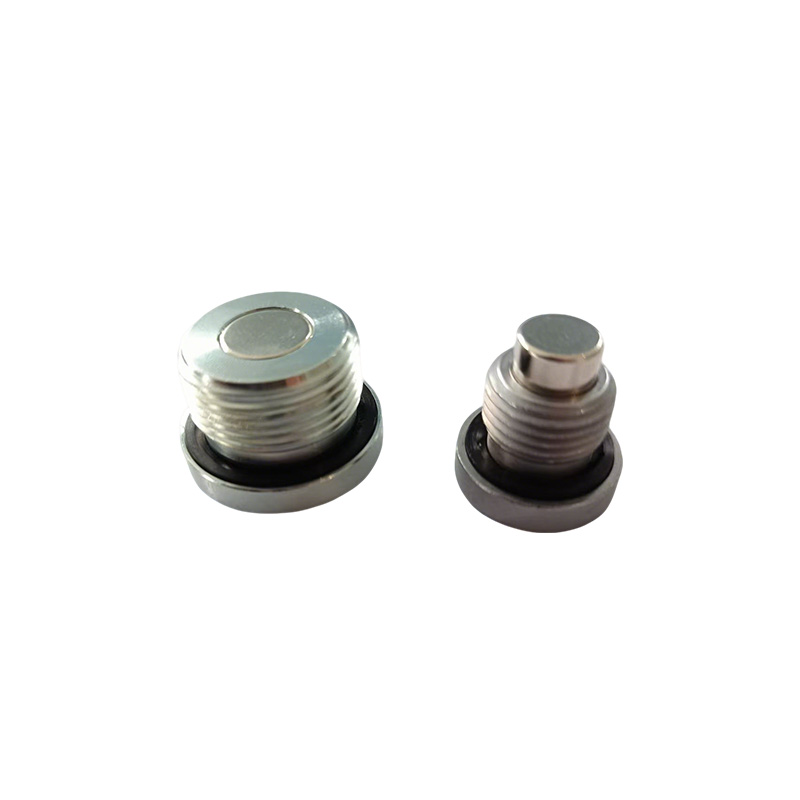

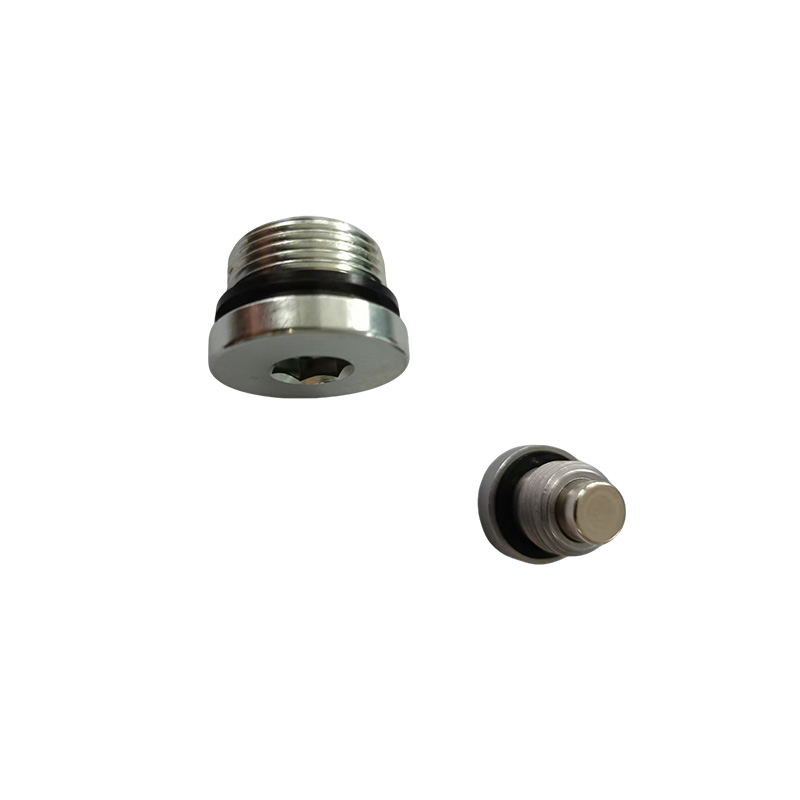

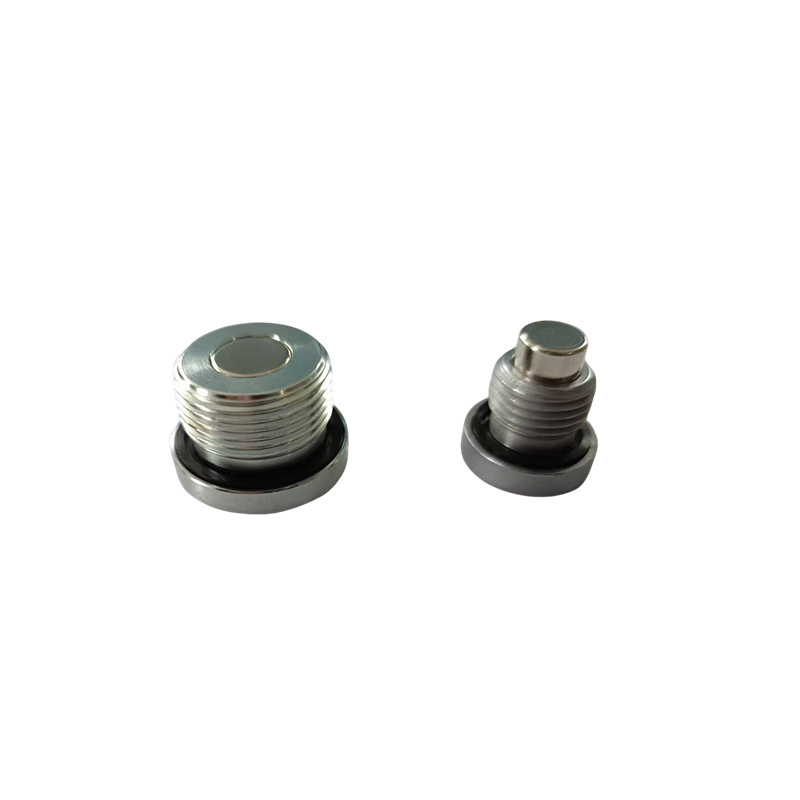

Tuščiaviduris šešiakampis alyvos kaiščio adapteris

„Xiaoguo®“ atsargų gaminio „Hollow Hexagon Male Oil Plug Adapter“ šešiakampės galvutės dizainas tinka didelio sukimo momento perdavimui. Naudojant standartinį veržliaraktį arba lizdą, užtikrinamas patikimas tvirtinimas be jokio atsipalaidavimo.

Modelis:DIN910

Siųsti užklausą

Prekės aprašymas

Tuščiaviduris šešiakampis alyvos kaiščio adapteris yra hidraulinis/pneumatinis vamzdžio jungties komponentas, kuris išorėje yra šešiakampio formos, turi ašinę kiaurymės struktūrą ir išorinio sriegio sąsają. Iš esmės tai yra „šešiakampis srieginis kamštis su centrine skyle“, kuris gali užsandarinti prievadus kaip įprastas kamštis, taip pat suteikia galimybę atlikti papildomas funkcijas, tokias kaip slėgio bandymas, išmetimas, mėginių ėmimas arba laikinas prietaiso prijungimas per tuščiavidurę konstrukciją.

Palyginti su įprastais kietais kamščiais, pagrindinis skirtumas yra: tvirti kamščiai gali tik tiesiog sandariai užsandarinti, o tuščiaviduris šešiakampis adapteris yra „daugiafunkcis kanalas“, galintis atlikti įvairias diagnostikos ir priežiūros operacijas neišardant sistemos.

Modelis Nr.	DIN910	Griovelis	Šešiakampis
Ryšys	Paprastas varžtas	Galvos stilius	Šešiakampis
Standartinis	DIN, GB, ANSI, BSW, JIS, GOST	Įvertinimas	8.8
Žingsnis (P)	1,1 - 1,8 mm	Skersmuo	M3-M24
Ilgis	6-50 mm	Paviršius	Pirminė spalva

Standartinės specifikacijos

Tuščiaviduris šešiakampis alyvos kaiščio adapteris daugiausia atitinka DIN (Vokietijos pramonės standartai), ISO (Tarptautinė standartizacijos organizacija) ir GB (Kinijos nacionaliniai standartai) standartus.

(1) DIN standartai: vienas universaliausių standartų. Specifikacijos aiškios. DIN 910 yra specialus standartas šešiakampiams varžtams su įpjovomis su pečiais, turinčiais cilindrinius (lygiagrečius) sriegius ir stabdymo laiptelius, užtikrinančius sandarinimą keičiamomis poveržlėmis. Kiti susiję standartai apima DIN 908 (šešiakampiai vidiniai varžtai), DIN 906 (šešiakampiai kūginiai sraigtai) ir DIN 909 (šešiakampiai kūginiai išoriniai varžtai).

(2) ISO ir GB standartai: internacionalizavimo ir lokalizavimo programos. ISO 9974-4 yra tarptautinis standartas, visiškai apibrėžiantis išorinių ir vidinių šešiakampių veržlių, naudojamų bendroje skysčių perdavimo ir bendrojoje įrangoje, matmenis, konstrukcijas ir bandymo metodus. GB/T 2878.4-2011 ir GB/T 43077.4-2023 atitinkamai priima ISO 6149-4 ir ISO 9974-4 standartus lygiaverčiu būdu. Šiuos nacionalinius standartus atitinkančių šešiakampių veržlių maksimalus darbinis slėgis gali siekti iki 63 MPa (apie 630 barų).

Standartinis sriegio tipo rakto bruožas sandarinimo metodas

DIN 906 kūginė (R) šešiabriaunė pavara, be apykaklės Metalas su metalu (kūginis sriegis)

DIN 908 lygiagreti (G/M) šešiabriaunė pavara, su apykakle Keičiamas sandarinimo žiedas (varis, ED, O-žiedas)

DIN 910 lygiagreti (G/M) šešiakampė galvutė, su apykakle Keičiamas sandarinimo žiedas

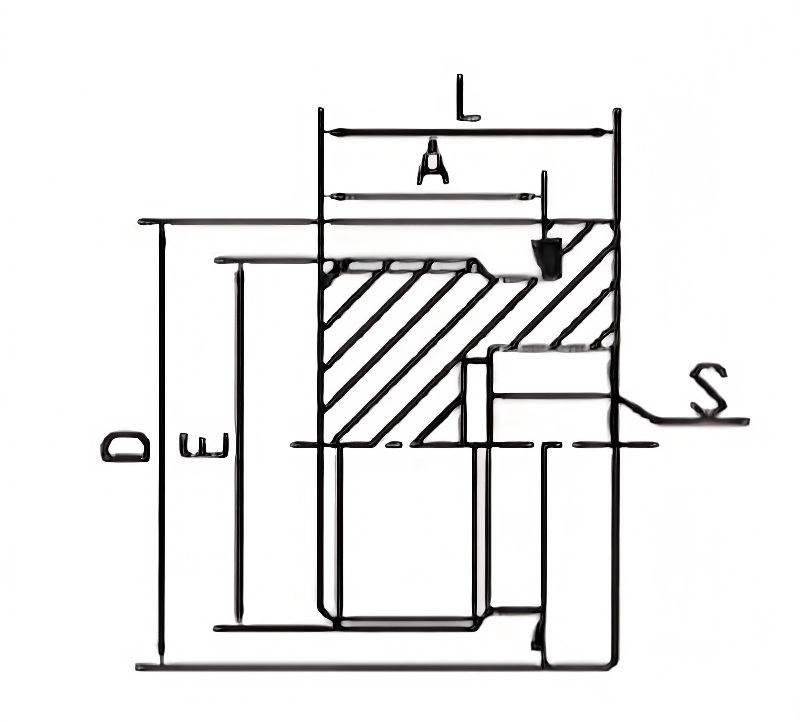

PARTNO	SIŪLAS	ED CAPTIVE	MATMENYS
PARTNO	E	ED CAPTIVE	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27 × 2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

DUK

(1) Kokius standartus atitinka jūsų gaminiai?

Mūsų tuščiaviduris šešiakampis alyvos kaiščio adapteris pagamintas pagal DIN 910 standartą (lygiagretūs sriegiai su įvore, keičiamas sandarinimo žiedas) ir DIN 909 standartą (kūginiai sriegiai, sandarinimas tarp metalo).

(2) Kokios medžiagos gali būti naudojamos tuščiavidurio šešiakampio alyvos kaiščio adapteriui?

Standartinės medžiagos yra anglinis plienas (4.8, 6.8, 8.8, 10.9, 12.9 klasės), nerūdijantis plienas (A2-70, A4-80, 304, 316), žalvaris ir aliuminis. Taip pat tiekiame legiruotą plieną, skirtą didelio stiprumo reikmėms.

(3) Ar pateikiate pavyzdžius? Koks yra mėginių pristatymo laikas?

Taip, standartinių dydžių pavyzdžiai yra nemokami. Sandėliuoti pavyzdžiai greituoju transportu (DHL / FedEx) pristatomi per 3–5 dienas. Individualiems pavyzdžiams pagaminti reikia 15–20 dienų.
