M8 kvadratinė suvirinimo veržlė

Jei ieškote profesionalių tvirtinimo detalių, naujausia Xiaoguo® M8 kvadratinė suvirinimo veržlė gali būti idealus pasirinkimas. Tinka galinei lakštinio metalo pusei. Montuojant išorinius tvirtinimo elementus, nereikia liesti galinės pusės. Jis ypač tinka uždaro tipo korpusams.

Modelis:Q 371-1999

Siųsti užklausą

Prekės aprašymas

Standartiniai ir rakto matmenys

Kvadratinė suvirinimo veržlė M8 gaminama griežtai laikantis DIN 928:2013-12 standarto. Šis standartas nustato kvadratinių suvirinimo veržlių, kurių šiurkščiavilnių sriegių nuo M4 iki M16 ir smulkių sriegių nuo 8 mm iki 16 mm, matmenis ir techninius reikalavimus. Produkto klasė yra A klasė.

Parametras	Vertė (mm)	Tolerancija
Siūlo specifikacija	M8 × 1,25	-
Krašto plotis (s/sw)	14 mm	±0,3
Įstrižainės plotis (e)	18 mm	±0,6
Bendras storis (m1/val.)	6,5 mm	±0,3
Galvutės skersmuo (dk)	12,8 mm	-
Iškyšos taško aukštis	1,0 mm	±0,1
Įgaubtas taško kampas	45°	±5°

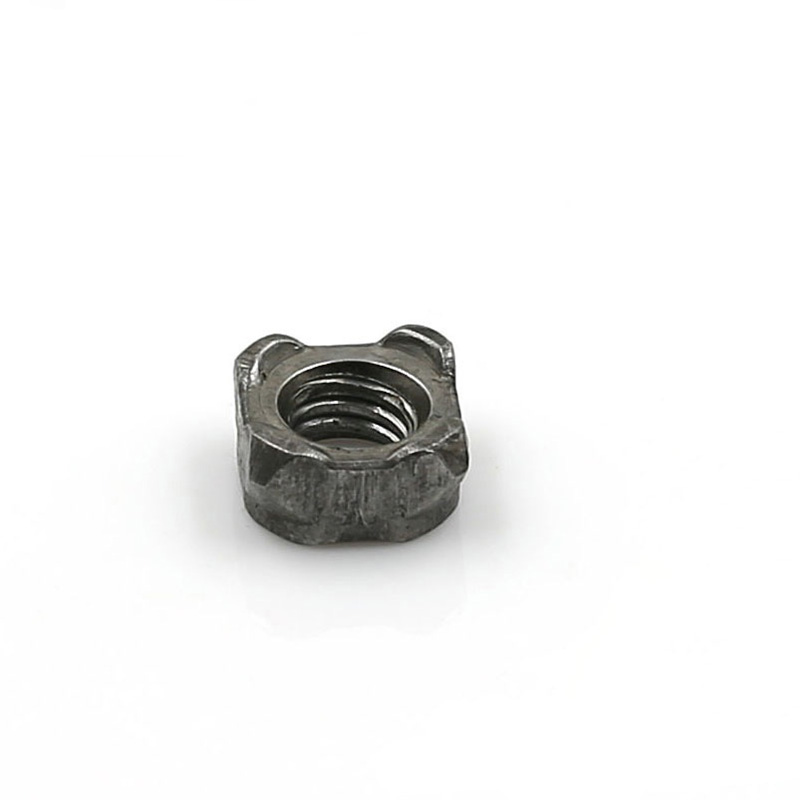

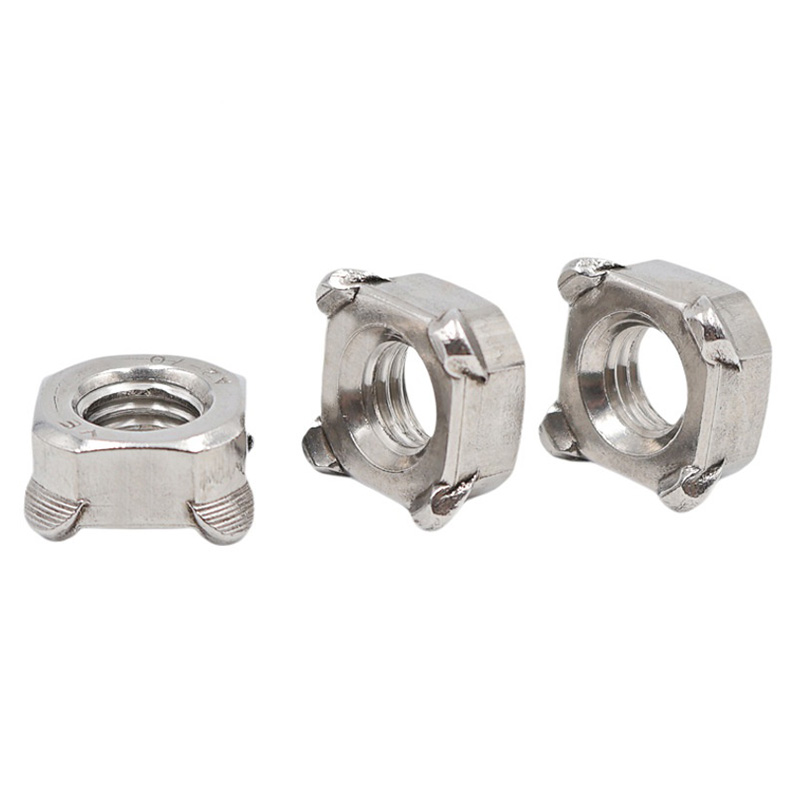

M8 Square Weld Nut

Struktūrinis tipas

M8 kvadratinė suvirinimo veržlė skirstoma į du tipus, atsižvelgiant į tai, ar ji turi padėties nustatymo kaištį, ar ne: be kaiščio ir kaiščio tipo.

(1) Nepilotuojamas

Aprašymas:

Kvadrato formos, priešingų kraštų plotis 14 mm. Apatiniame paviršiuje yra keturi pusrutulio formos suvirinimo iškyšos, tolygiai paskirstytos keturiuose kampuose, be kreipiamųjų kaiščių. Apatinis paviršius yra plokščias, jo specifikacija yra M8 × 1,25, o tikslumas yra 6H.

Veikimo principas:

Suvirinimo metu padėtis nustatoma per apatinio elektrodo nustatymo kaiščius arba ruošinio kvadratines skylutes. Atsparinio suvirinimo metu keturios iškyšos tirpsta vienu metu ir sudaro vienodą suvirinimo šerdį.

Taikomi scenarijai:

Kai ruošinio kvadratinėje skylėje jau yra M8 kvadratinė suvirinimo veržlė arba kai padėtis yra patikima,

Galima naudoti rankinio arba pusiau automatinio suvirinimo būdus.

Tai tinka ekonomiškoms programoms, kurioms keliami žemi padėties nustatymo tikslumo reikalavimai.

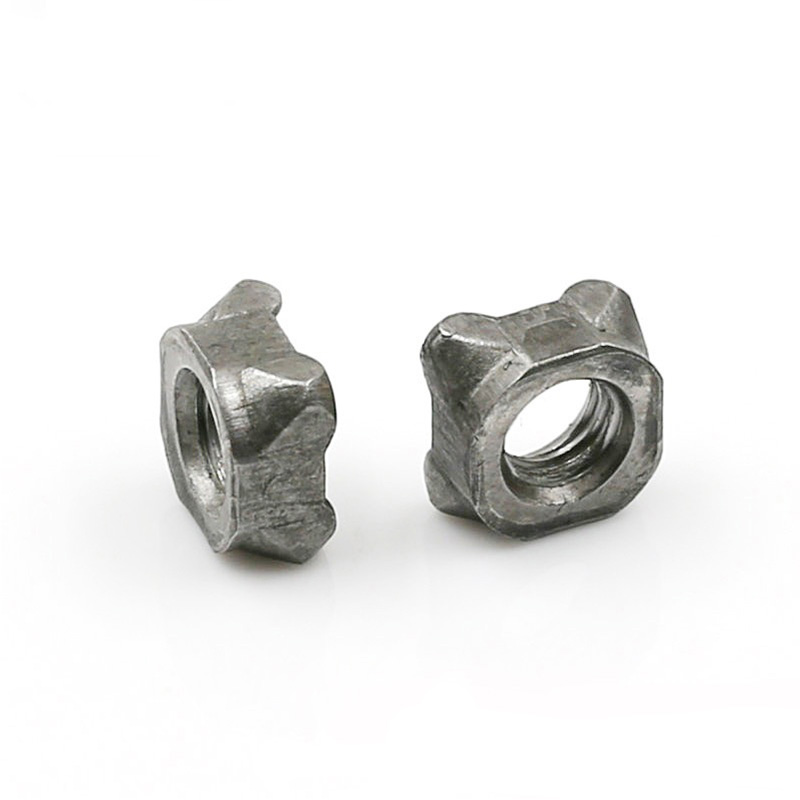

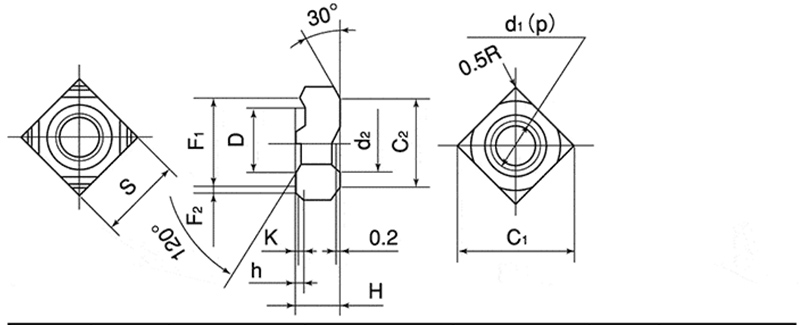

M8 Square Weld Nut

d	p	S		H		h		K	D
Nominalus skersmuo	Pikis	Pagrindinis matmuo	Tolerancija	Pagrindinis matmuo	Tolerancija	Pagrindinis matmuo	Tolerancija	Pagrindinis matmuo (apytikslis)	Pagrindinis matmuo	Tolerancija
M4	0.7	9.0	0 一0,2	3.2	±0,15	0.8	0 一0,2	0.2	7.0	一0,1 一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

(2) Pilotuojamas

Aprašymas:

Forma yra kvadratinė, o priešingų kraštinių plotis paprastai išlieka 14 mm. Apatiniame paviršiuje yra keturi kampiniai išsikišimai kartu su centriniu kreipiamuoju kaiščiu. Kreipiamojo kaiščio skersmuo paprastai yra 9,6 mm arba 11,6 mm (priklausomai nuo kliento reikalavimų). Kreipiamojo kaiščio aukštis yra 1,5 mm, 2,0 mm arba 2,5 mm, atitinkantis pagrindinės medžiagos storį. Sriegis yra M8 × 1,25, 6H tikslumu.

Veikimo principas:

Kreipiamoji kaištis įkišamas į iš anksto išgręžtą ruošinio padėties nustatymo angą, kad būtų pasiekta tiksli padėtis ir neleistų M8 kvadratinei suvirinimo veržlei pasislinkti suvirinimo metu. Tuo pačiu metu kreipiamasis kaištis taip pat veiksmingai blokuoja suvirinimo purslų patekimą į srieginę angą.

Taikomi scenarijai:

Automatizuota roboto suvirinimo linija (su aukštais padėties nustatymo reikalavimais)

Kai ruošinys neturi kvadratinių skylių ir yra išdėstytas tik apvaliomis skylėmis

Taikymas, kai reikia neleisti, kad suvirinimo šlakas neužblokuotų sriegių
