Kvadratinės projekcinės suvirinimo veržlės

Struktūrinės charakteristikos

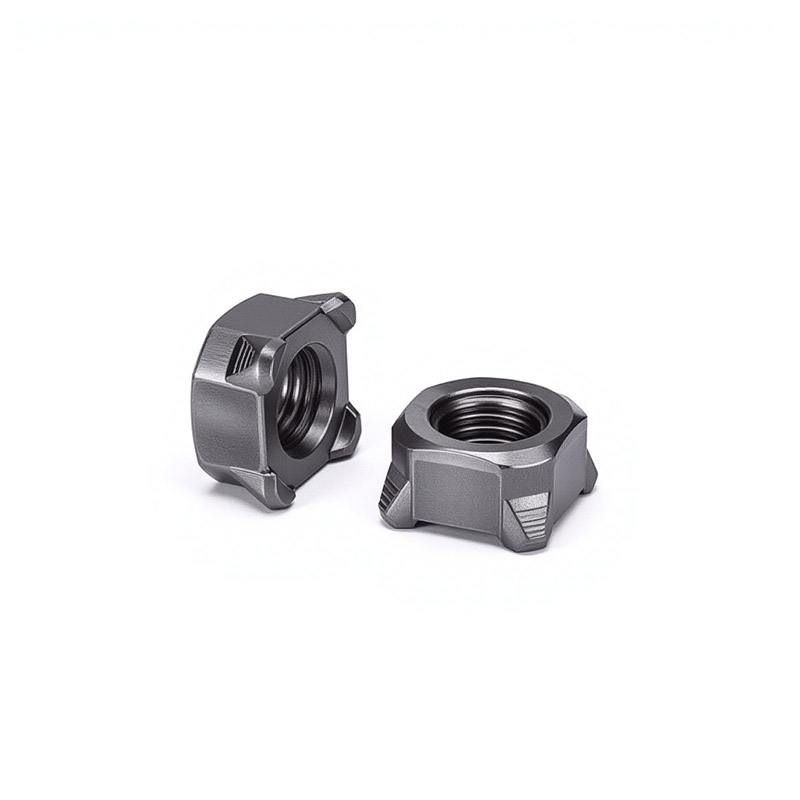

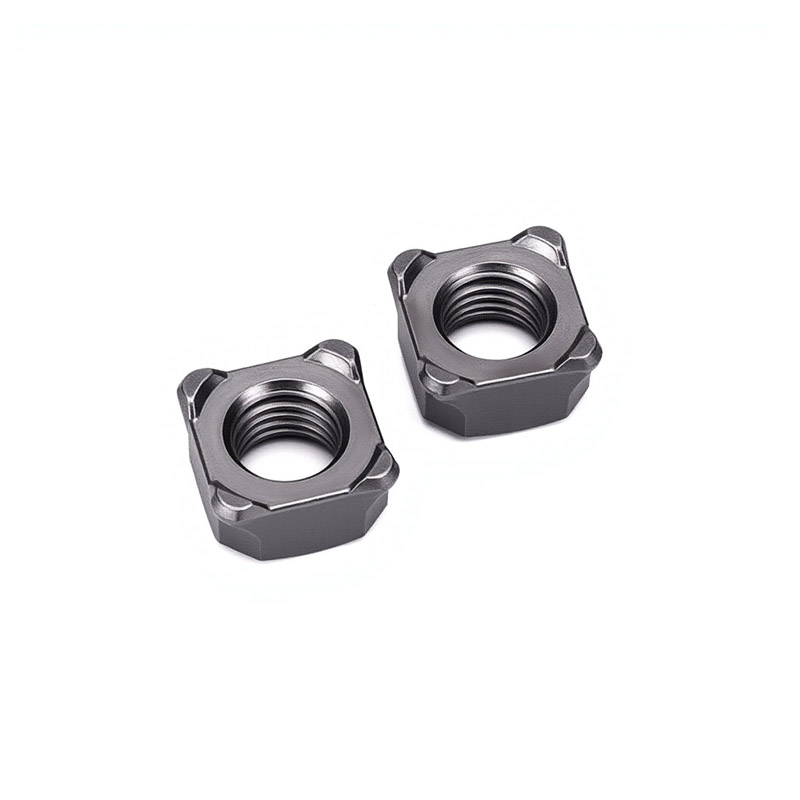

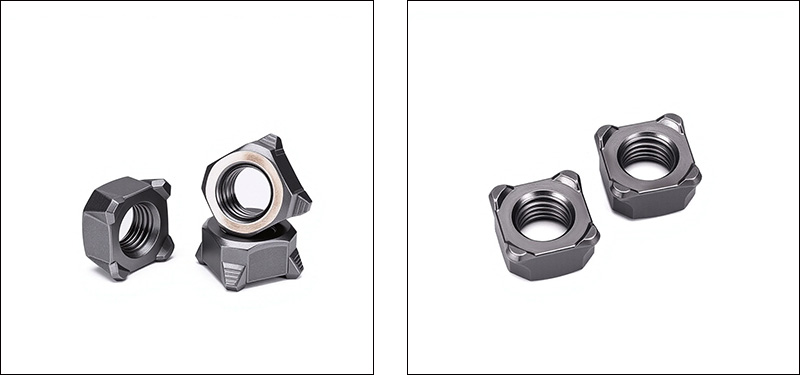

Kvadratinės projekcinės suvirinimo veržlės yra kvadratinė veržlė su keliomis suvirinimo iškyšomis apačioje. Jo konstrukcinis dizainas sutelktas į tris pagrindinius tikslus: suvirinimo patikimumą, tikslų padėties nustatymą ir atsparumą posūkiui.

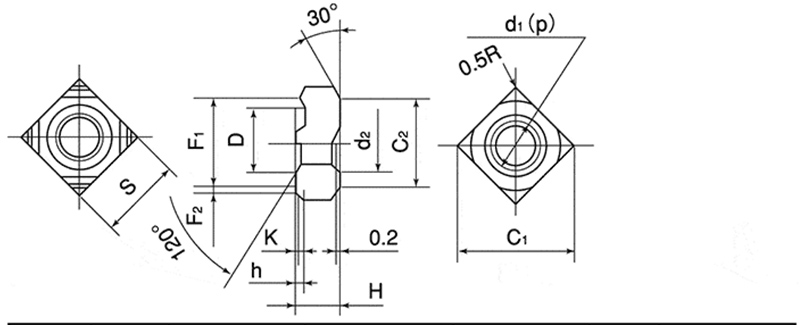

【1】 Kvadratinis pagrindas

(1) Forma: tobulas kvadratas, kurio visos keturios kraštinės vienodo ilgio ir visi keturi kampai stačiu kampu. Jis gali automatiškai užkirsti kelią sukimuisi, kai jis patenka į ruošinio kvadratinę angą.

(2) Krašto plotis: Pavyzdžiui, M8 yra 14 mm, M10 yra 17 mm. Jis suteikia pakankamai slėgį palaikančio ploto, kad suvirinimo metu veržlės neįstrigtų pagrindinėje medžiagoje.

(3) Storis (aukštis): paprastai nuo 6 iki 10 mm. Tai užtikrina pakankamą sriegio sujungimo ilgį, kad būtų užtikrintas jungties stiprumas.

【2】 Suvirinimo projektasveiksmus

(1) Kiekis: paskirstytas keturių taškų simetrišku būdu, kad būtų užtikrinta vienoda srovė ir subalansuota suvirinimo šerdis

(2) Padėtis: keturiuose apatinio paviršiaus kampuose, arti krašto, siekiant pagerinti suvirinimo stabilumą

(3) Forma: sferinė arba kūgio formos viršūnė, lygia viršūne

(4) Aukštis: 0,5–1,2 mm, kad būtų užtikrintas glaudus kontaktas su pagrindine medžiaga

Plotis / skersmuo: maždaug 1,5–2,5 mm

【3】 Vidinis sriegis

(1) Sriegio specifikacija: metrinė M4 iki M16, Imperial #6 iki 5/8″. Su atitinkamais varžtais sudaro nuimamą jungtį.

(2) Sriegio tikslumas: 6H (metrinis), 2B (imperinis). Užtikrina gerą prigludimą tarp kvadratinių projekcinių suvirinimo veržlių ir varžto.

(3) Sriegio ilgis: užtikrina pakankamą sriegio sujungimo ilgį.

(4) Sriegio orientacija: įėjimo gale gali būti nuožulnų, kad būtų lengva įkišti varžtą.

Dažnai užduodami klausimai

(1) Kokiam suvirinimo būdui tinka kvadratinės projekcinės suvirinimo veržlės? Kokie parametrai?

Dažniausiai naudojamas pasipriešinimo projekcinis suvirinimas. Kaip pavyzdį paimkite M8 mažo anglies plieno veržlės suvirinimą ant 1,5 mm mažai anglies išskiriančio plieno plokštės. Pamatiniai parametrai yra: srovė 8–11 kA, elektrodo slėgis 2,5–4,0 kN, suvirinimo dažnis 8–15 ciklų (apie 0,16–0,3 sekundės).

(2) Kokius standartus atitinka jūsų kvadratinės projekcinės suvirinimo veržlės?

Griežtai laikomės DIN 928 (vokiečių standartas, plačiausiai naudojamas visame pasaulyje), ASME B18.1 (amerikietiškas standartas) ir GB/T 13681.2 (Kinijos nacionalinis standartas).

(3) Kaip užtikrinti veržlių suvirinimo efektyvumą?

Suvirinimo efektyvumo esmė yra ta, kad anglies kiekis turi būti ≤ 0,25%. Atliekame kiekvienos žaliavų partijos spektrinę analizę, kad įsitikintume, jog cheminė sudėtis yra kvalifikuota. Tuo pačiu metu iškyšų aukštis ir forma yra griežtai kontroliuojami tolerancijos diapazone.
