M8 kvadratinė suvirinta veržlė

Xiaoguo® iš Kinijos tiekia M8 kvadratinę suvirintą veržlę, kurią galima išbandyti mėginiams. Dėl kvadratinės formos jį lengva suderinti su automatine vibruojančia padėklo padavimo sistema ir jis tinkamas didelės spartos surinkimo linijos operacijoms.

Modelis:Q 371-1999

Siųsti užklausą

Prekės aprašymas

(1) Produkto apibrėžimas

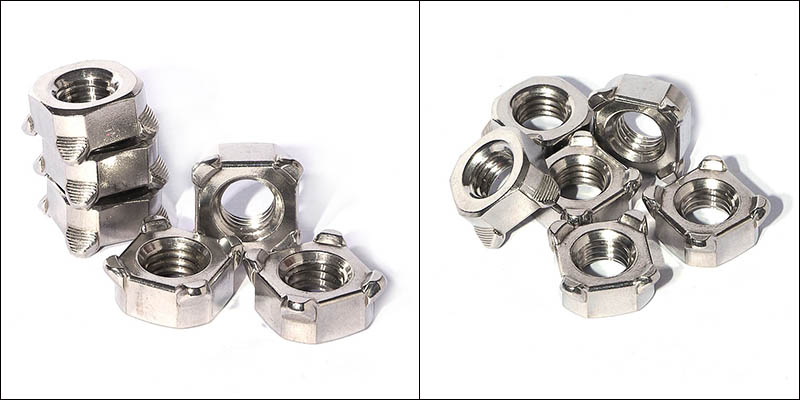

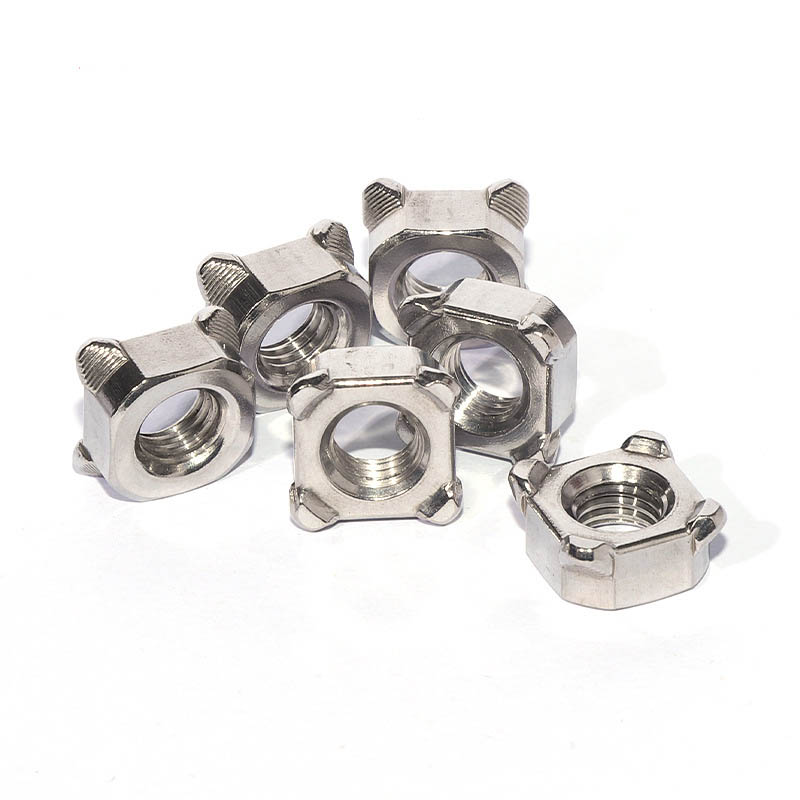

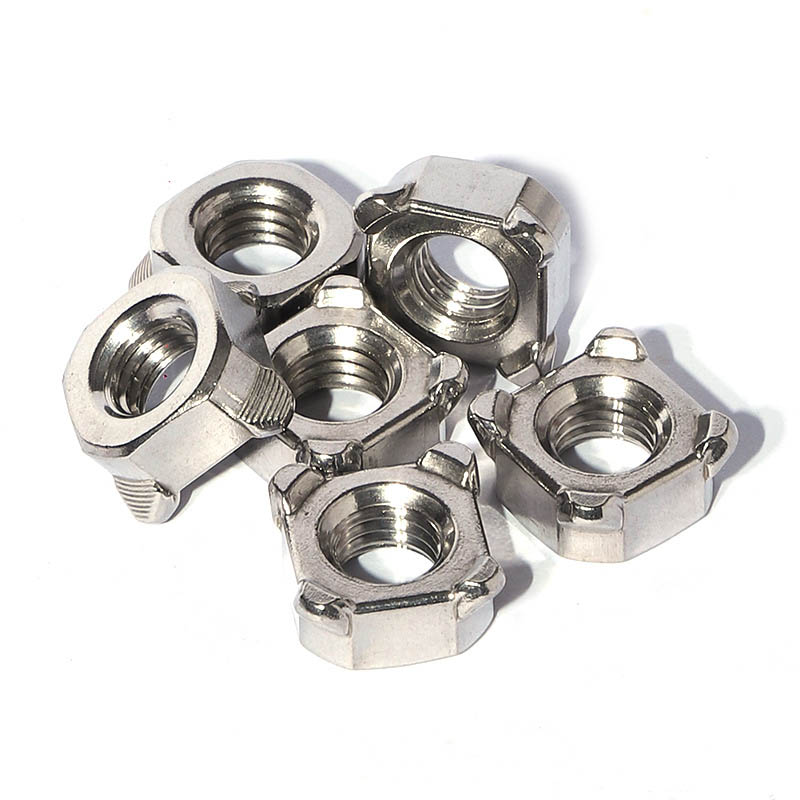

M8 kvadratinė suvirinta veržlė yra speciali tvirtinimo detalė su kvadrato forma ir keturiomis suvirinimo iškyšomis apatiniuose kampuose. Jis stacionariai pritvirtinamas prie metalo lakšto per atsparumo taškinį suvirinimą ir užtikrina patikimą vidinio sriegio angą vėlesnėms varžtų jungtims. Ši veržlė atitinka DIN 928 standartą ir yra viena iš dažniausiai naudojamų suvirinimo veržlių specifikacijų tokiose pramonės šakose kaip automobiliai, buitinė technika ir žemės ūkio technika.

(2) Vykdyti standartus

M8 kvadratinė suvirinta veržlė gaminama griežtai laikantis DIN 928:2013-12 standarto. Šis standartas nustato kvadratinių suvirintų veržlių, kurių šiurkščiavilnių sriegių nuo M4 iki M16 ir smulkiu sriegiu nuo 8 mm iki 16 mm, matmenis ir techninius reikalavimus. Gaminio klasė yra A. DIN 928 standartas reikalauja, kad suvirintoms veržlėms naudojamame pliene anglies kiekis būtų ≤0,25 %, kad būtų užtikrintas geras suvirinimo efektyvumas.

M8 Square Welded Nut

Suvirinimo proceso parametrai

Suvirinimo parametrai yra pagrindinis veiksnys, užtikrinantis suvirinimo kokybę. M8 kvadratinės suvirintos veržlės suvirinimo parametrus reikia koreguoti pagal pagrindo plokštės medžiagą, jos storį ir tt Toliau pateikiami atskaitos parametrai įprastomis darbo sąlygomis:

(1) Suvirinimo srovė

Rekomenduojama vertė yra 5 000 - 8 000 A

Mažo dydžio veržlėms (pvz., M4-M6) srovė gali būti valdoma 3000 - 5000 A ribose; vidutinio dydžio (M8-M10), pavyzdžiui, M8 kvadratinė suvirinta veržlė, suvirinimo srovė yra 5000 - 8000 A; dideliems (M12 ir daugiau) reikia 8000 - 10000 A

(2) Elektrodo slėgis

Rekomenduojama vertė yra 2,5 - 4,0 kN

Paspaudus slėgį, kelios iškyšos turi būti tolygiai išlygintos maždaug 1/3 prieš įjungiant maitinimą. Jei slėgis per didelis, iškyšos gali būti per anksti suplotos; jei jis per žemas, gali apsitaškyti.

(3) Suvirinimo laikas

Rekomenduojama vertė yra 8–15 ciklų (maždaug 0,16–0,3 sekundės)

Suvirinimo laikas yra trumpesnis nei taškinio suvirinimo tuo pačiu suvirinimo tašku laikas. Nustatę tinkamą elektrodo slėgį ir srovę, sureguliuokite jį, kad suvirinimo taškai būtų patenkinami.

M8 Square Welded Nut

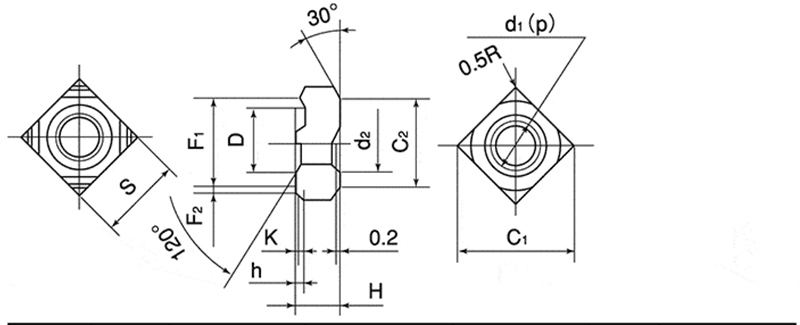

d	p	S		H		h		K	D
Nominalus skersmuo	Pikis	Pagrindinis matmuo	Tolerancija	Pagrindinis matmuo	Tolerancija	Pagrindinis matmuo	Tolerancija	Pagrindinis matmuo (apytikslis)	Pagrindinis matmuo	Tolerancija
M4	0.7	9.0	0 一0,2	3.2	±0,15	0.8	0 一0,2	0.2	7.0	一0,1 一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Kokybės patikrinimas

Norint patikrinti veržlių suvirinimo stiprumą, po suvirinimo turi būti atlikta kokybės patikra. Pagrindiniai metodai apima:

(1) Sukimo momento bandymas: įkiškite atitinkamą varžtą į suvirintą veržlę ir sukimo momento veržliarakčiu pritaikykite nurodytą sukimo momentą. Jei M8 kvadratinė suvirinta veržlė nesisuka ir suvirinimo taškas nėra įplyšęs, ji laikoma kvalifikuota.

(2) Išstūmimo jėgos bandymas: suvirintą veržlę pritaikykite ašine stūmimo jėga ir universalia bandymo mašina užregistruokite didžiausią trūkimo apkrovą. Lūžis turėtų atsirasti pagrindinėje medžiagoje.

(3) Vizuali apžiūra: vizualiai patikrinkite, ar veržlės yra pasvirusios, ar jos visiškai liečiasi su lakštine medžiaga ir ar nėra purslų ar įtrūkimų. Tuo pačiu metu naudokite matuoklio bloką, kad patikrintumėte, ar sriegiai nebuvo deformuoti dėl suvirinimo.
