Metrinės šešiakampės veržlės varžos projekciniam suvirinimui

Metrinės šešiakampės varžos projekcinio suvirinimo veržlės yra matuojamos metriniais vienetais ir yra specialiai sukurtos atspariam taškiniam suvirinimui. Suvirinimo proceso metu mažos iškyšos išsilydys ir susijungs su metalu. Xiaoguo® tiekėjai gali pateikti nemokamus pavyzdžius.

Modelis:BS 7670-1-4-1993

Siųsti užklausą

Prekės aprašymas

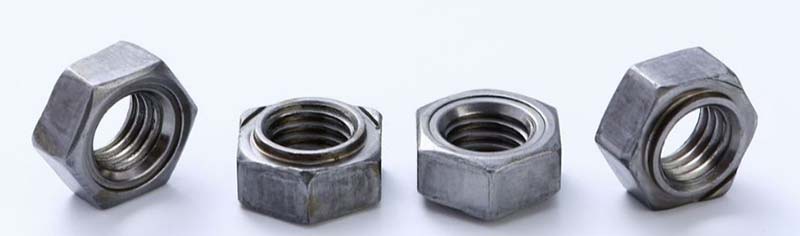

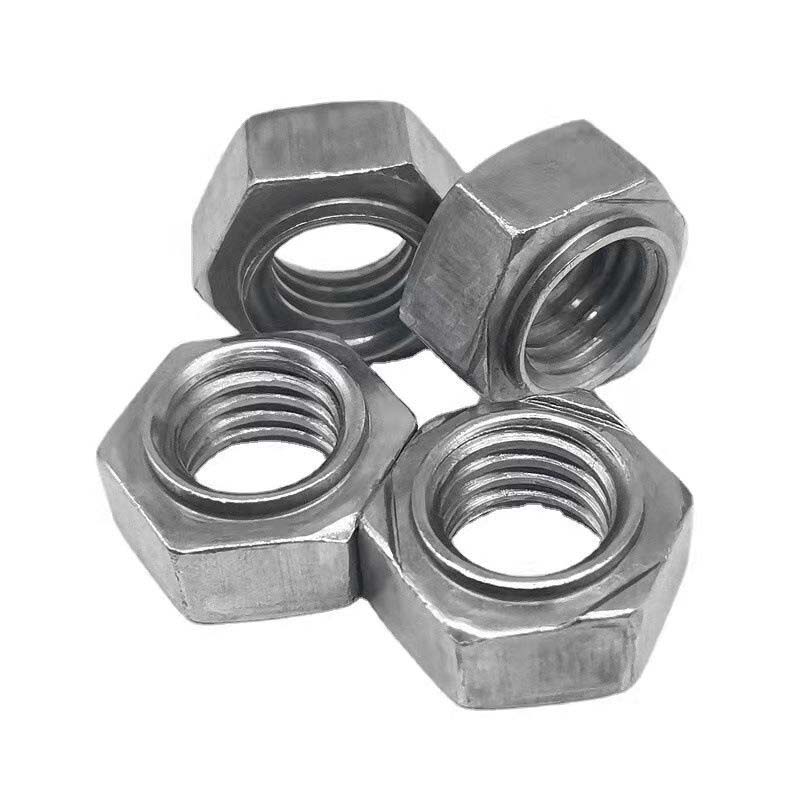

Metrinės šešiakampės varžos projekcinio suvirinimo veržlės turi šešiakampę formą, todėl priveržimui patogu naudoti veržliaraktį. Vienoje veržlės pusėje yra keletas išsikišusių mažų litavimo taškų, o kitoje pusėje yra standartinės metrinės srieginės skylės.

Produkto informacija

Metrinės varžos projekcinio suvirinimo šešiabriaunių veržlių apačioje yra nedideli išsikišimai. Kai suvirinimo elektrodai spaudžiasi žemyn, per šias iškyšas teka srovė, akimirksniu išlydžiusi iškyšas ir sulydant veržlę su apatine metaline plokšte. Šis procesas yra greitas ir automatizuotas bei puikiai tinka didelio masto gamybos linijoms automobilių ar buitinės technikos pramonėje.

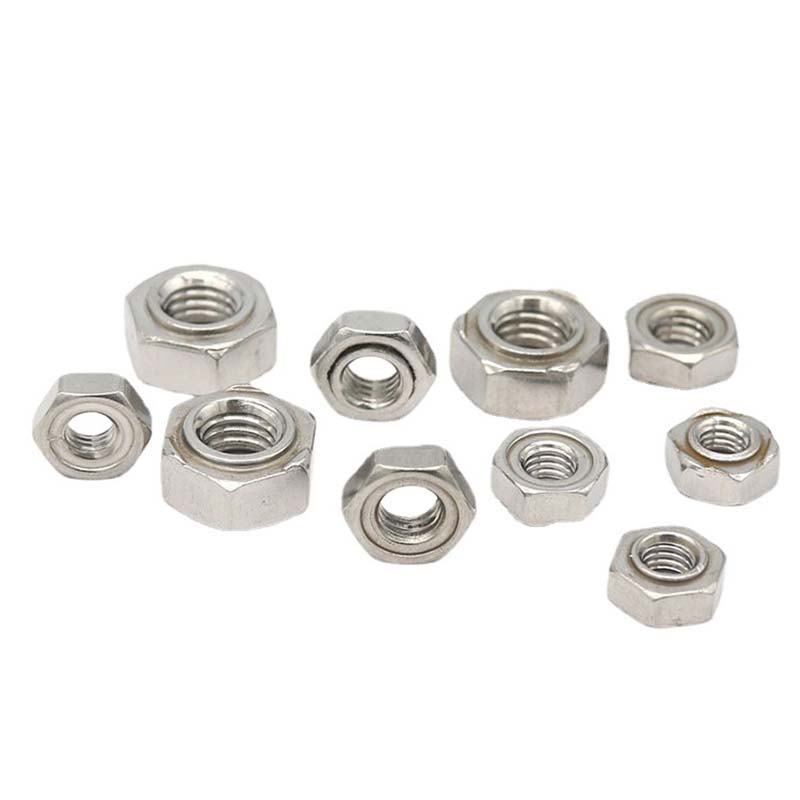

Metrinės šešiakampės veržlės, skirtos varžos projekcinio suvirinimo dangčiams, tokiems kaip M6, M8 ir M10. Žingsnis (pavyzdžiui, 1,0 arba 1,25) turi atitikti jūsų varžtus. Šešiakampės veržlės dydis (pavyzdžiui, M6 šešiabriaunė veržlė yra 10 milimetrų) nustato, koks veržliaraktis reikalingas kitam žingsniui.

Pirm	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 maks	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
ir min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h maks	0.55	0.65	0.7	0.75	0.9	1.15	1.4
val min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 maks	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s maks	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H maks	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

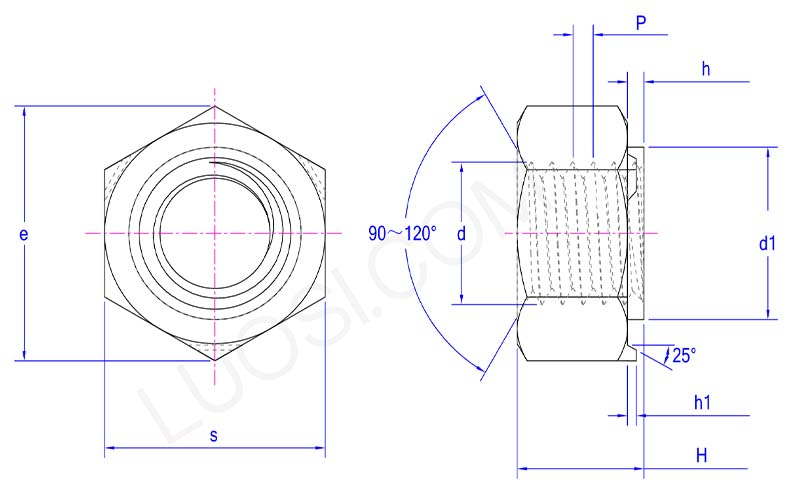

parameter of Metric hex nuts for resistance projection welding

Atsparumo projekciniam suvirinimui naudokite metrines šešiabriaunes veržles, kad paviršius būtų švarus. Alyva arba rūdys gali sugadinti suvirinimo siūlę. Įsitikinkite, kad elektrodai yra išlyginti ir geros būklės. Pažeisti elektrodai gali lemti prastą suvirinimą. Atkreipkite dėmesį į „taškymą“ (skrendančią kibirkštį), kuris dažniausiai rodo nustatymo klaidą ir suvirinimo siūlė gali būti nesaugi.

Produkto savybės

Metrinės šešiakampės veržlės, skirtos pasipriešinimo projekciniam suvirinimui, suteikia didesnį sukimo momentą priveržiant arba atlaisvinant varžtus, užtikrinant sklandų, lengvą veikimą neslystant. Jie taip pat užtikrina tvarkingai išlygintus suvirinimo taškus ir tolygų šilumos pasiskirstymą suvirinimo metu. Jie tvirtai prilimpa prie suvirintų komponentų ir sukuria saugų ryšį.

Metric hex nuts for resistance projection welding
