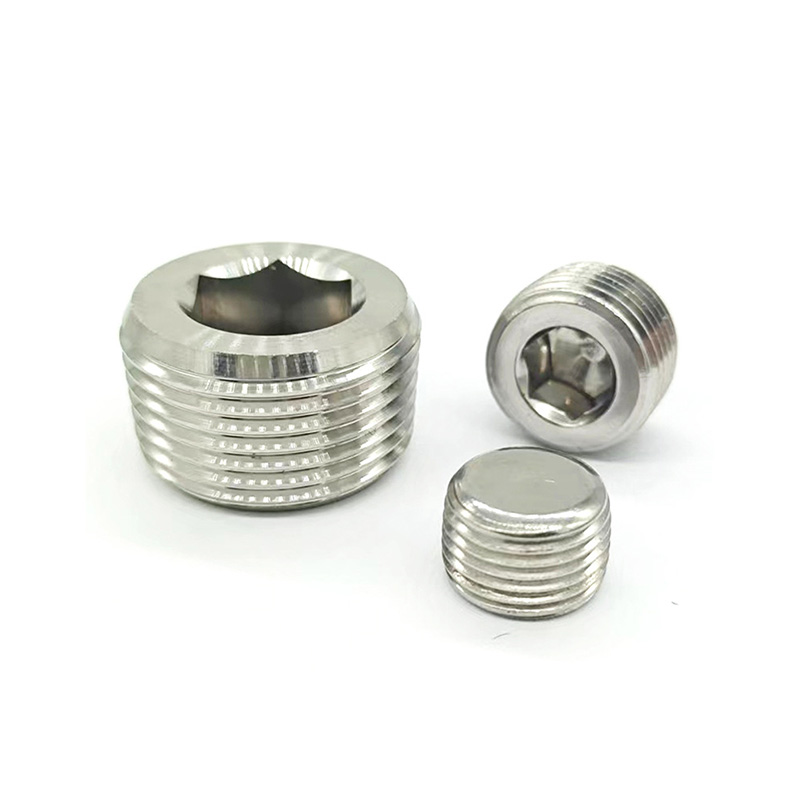

Npt vidinis šešiabriaunis kištukas

Xiaoguo® Npt vidinio šešiabriaunio kaiščio pavyzdys yra su kūginiu sriegio sandarikliu. Naudodami tiesiog priveržkite sriegį, kad užtikrintumėte sandarumą. Pagalbai nereikia papildomų tarpiklių. Produkto struktūra yra paprasta ir lengvai valdoma.

Siųsti užklausą

Prekės aprašymas

Npt vidinio šešiabriaunio kištuko gamybos procesas apima pažangios liejimo technologijos naudojimą kartu su tiksliu CNC apdirbimu. Pagrindinis tikslas – užtikrinti sriegio sandarumą ir vidinės šešiakampės pavaros patikimumą.

(1) Minkštinamos žaliavos

Atsižvelgiant į skirtingų medžiagų ypatybes, ilgos juostos yra švelniai atkaitinamos. Šis procesas pašalina vidinį plieno įtempimą, išgrynina grūdėtumo struktūrą, padidina medžiagos plastiškumą, paruošia ją tolesniam „šalto formavimo“ apdorojimui ir apsaugo nuo įtrūkimų apdorojimo metu.

(2) Ruošinių liejimas slėgiu

1. Standartinis gamybos procesas (šaltosios galvutės metodas): šalto apdirbimo mašinoje vielos medžiaga tiekiama į štampą. Per ištisines stotis, tokias kaip pjovimas, išankstinis formavimas ir galutinis kalimas, įrangos perforatorius tiesiogiai suformuos vidinį šešiakampį, o tada prie galvos bus suformuota vidinė šešiakampė skylė.

2. Didelio tikslumo procesas (CNC tekinimo/frezavimo metodas): ilgo strypo medžiaga tiekiama į CNC tekinimo stakles. Pirmiausia apdirbama forma, o tada specialus vidinis šešiakampis čiaupas (Broach) naudojamas detalės vidinėms šešiakampėms skylėms apdoroti.

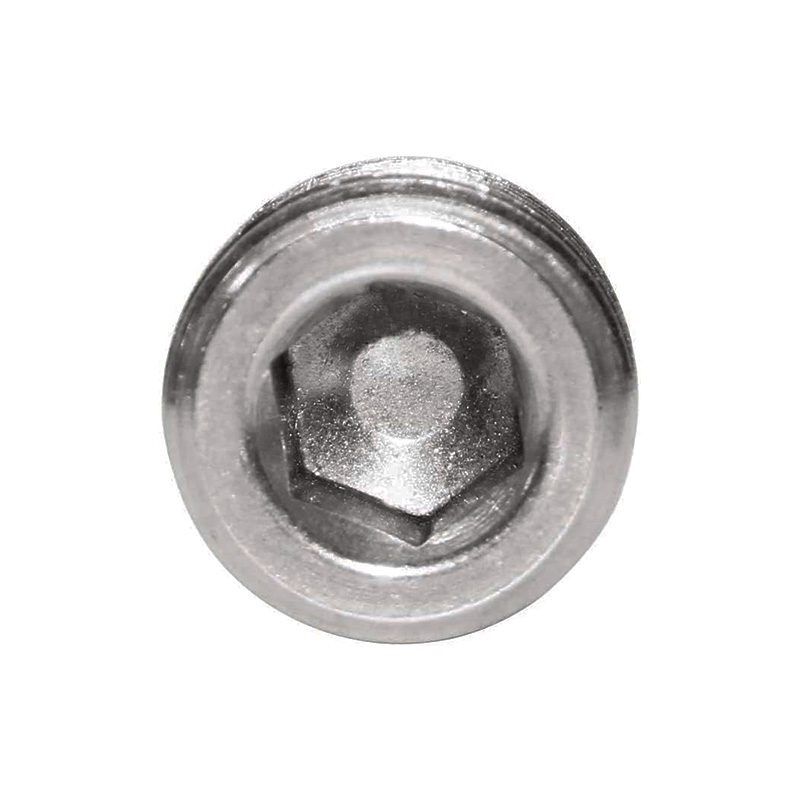

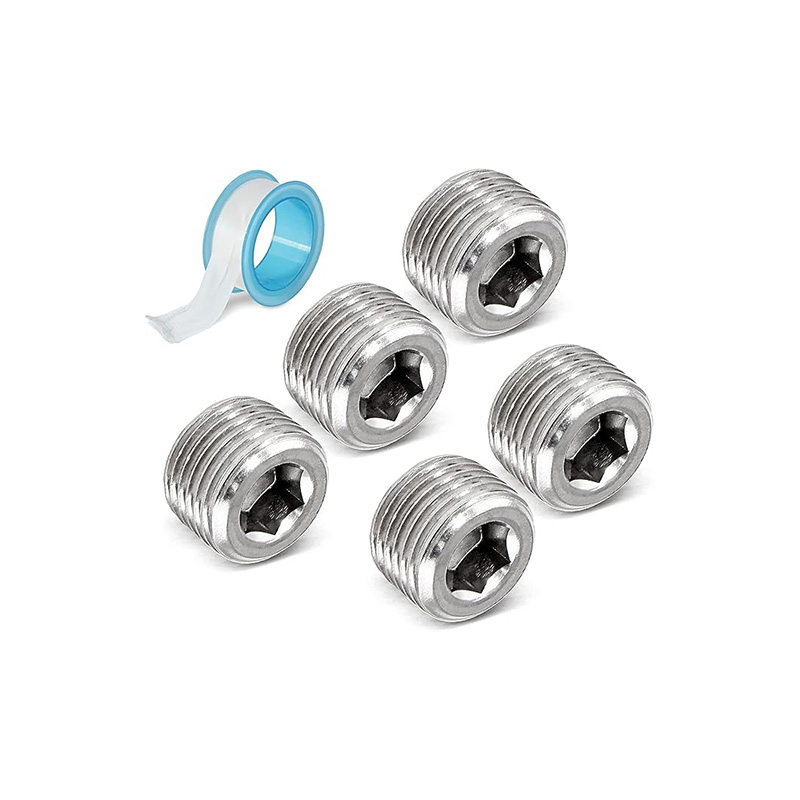

Npt Male Internal Hex Plug

(3) Tikslus tekinimas ir NPT sriegio formavimas

Baigus grubų liejimą, jis tiksliai apdorojamas naudojant didelio tikslumo CNC skaitmeninio valdymo tekinimo stakles.

Apdorojimas atliekamas naudojant specialų NPT formavimo sriegio frezą. Baigus apdorojimą, patikrinimui naudojamas NPT sriegio žiedo matuoklis.

(4) Terminis apdorojimas ir grūdinimas

Kad Npt vidinis šešiabriaunis kištukas atlaikytų aukšto slėgio mechaninį stiprumą, pusgaminiai iš anglinio plieno arba legiruotojo plieno turi būti termiškai apdoroti. Pagrindinis procesas yra „grūdinimas (gesinimas + grūdinimas aukštoje temperatūroje)“, todėl gaminių kietumas gali atitikti dar aukštesnius našumo reikalavimus.

(5) Paviršiaus apdorojimas

Npt vidinis šešiabriaunis kištukas po terminio apdorojimo bus apdorotas pagal kliento reikalavimus arba taikymo aplinką.

(6) Kokybės patikrinimas

Kiekviena pagaminta Npt vidinio šešiabriaunio kištuko partija turi būti griežtai patikrinta prieš supakuojant ir išsiunčiant.

1. Išsamus matmenų ir sriegio patikrinimas: įskaitant matuoklio bloko patikrinimą, vidinio šešiakampio žingsnio matavimą, siekiant užtikrinti matmenų nuoseklumą.

2. Griežtas išvaizdos ir veikimo patikrinimas: naudokite XRF, kad patikrintumėte medžiagą, naudokite padidinamąjį stiklą, kad ieškotumėte defektų ir atliktumėte mechaninio veikimo bandymus.

3. Gamyklos patikrinimas ir galutinė pakuotė: prieš išsiuntimą visi produktai bus 100% patikrinti gamykloje. Praėję apžiūrą produktai bus išvalyti ir supakuoti.

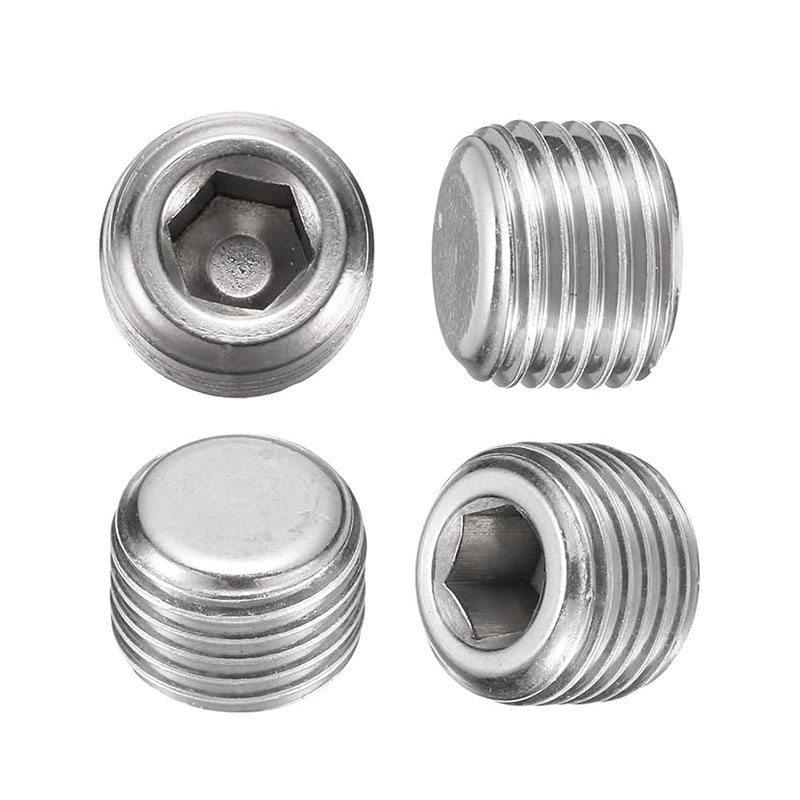

Npt Male Internal Hex Plug

Siūlas	OD (colių)	OD (mm)	Aukštis	Šešiakampio skersmuo
NPT1/8	13/32≈3/8	10,287 mm	0,31 colio / 8 mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13 000 mm	0,39"/10 mm	0,23"/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43"/11 mm	0,31 colio / 8 mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15 mm	0,39"/10 mm
