Tvirtos suvirinimo apvalios veržlės

Robust Weld apvalios veržlės yra specializuotos tvirtinimo detalės, specialiai sukurtos nuolatiniam tvirtinimui prie pagrindinės medžiagos suvirinant. Inovacijos ir tikslumas yra esminis dalykas, kaip gamintojai skatina Xiaoguo® gamybos procesą.

Modelis:QC/T 867-2011

Siųsti užklausą

Prekės aprašymas

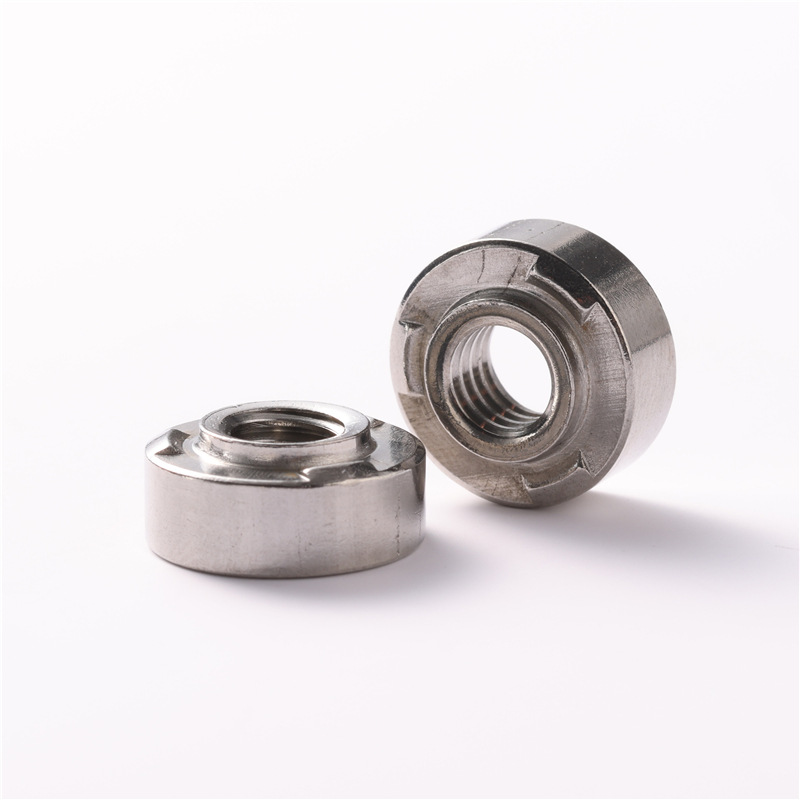

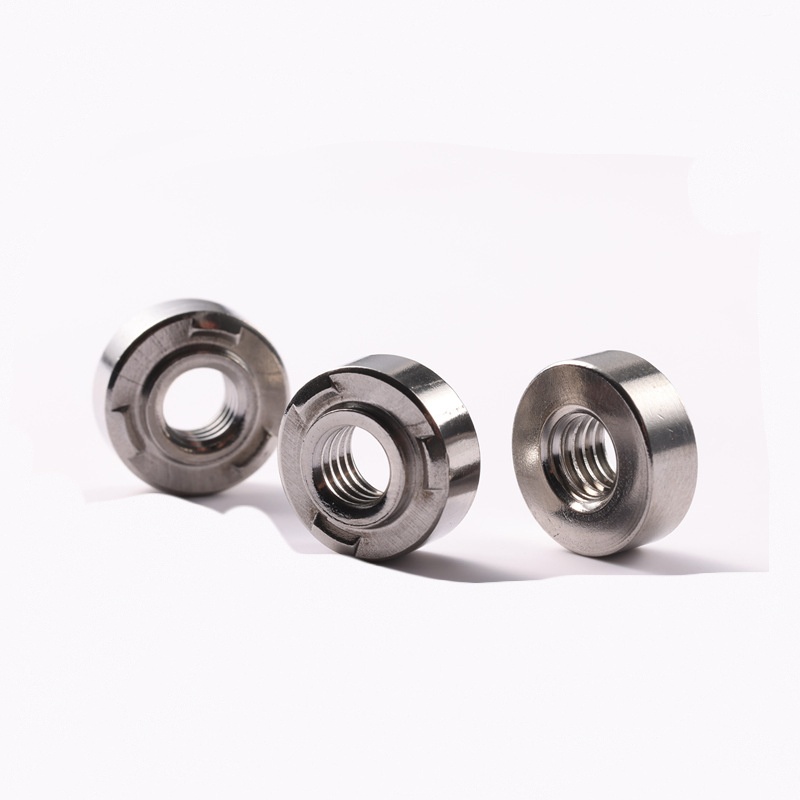

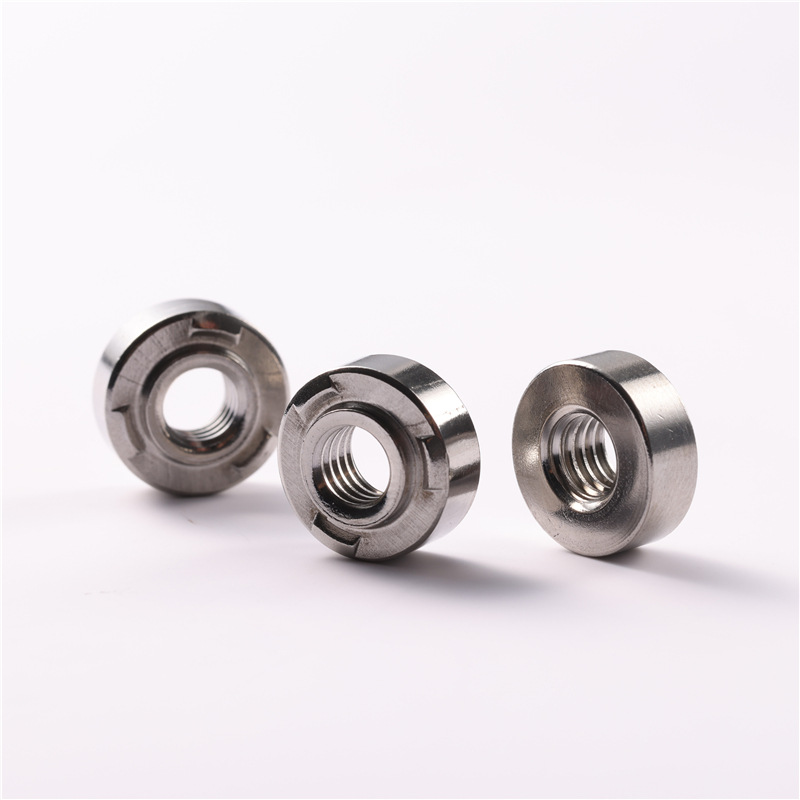

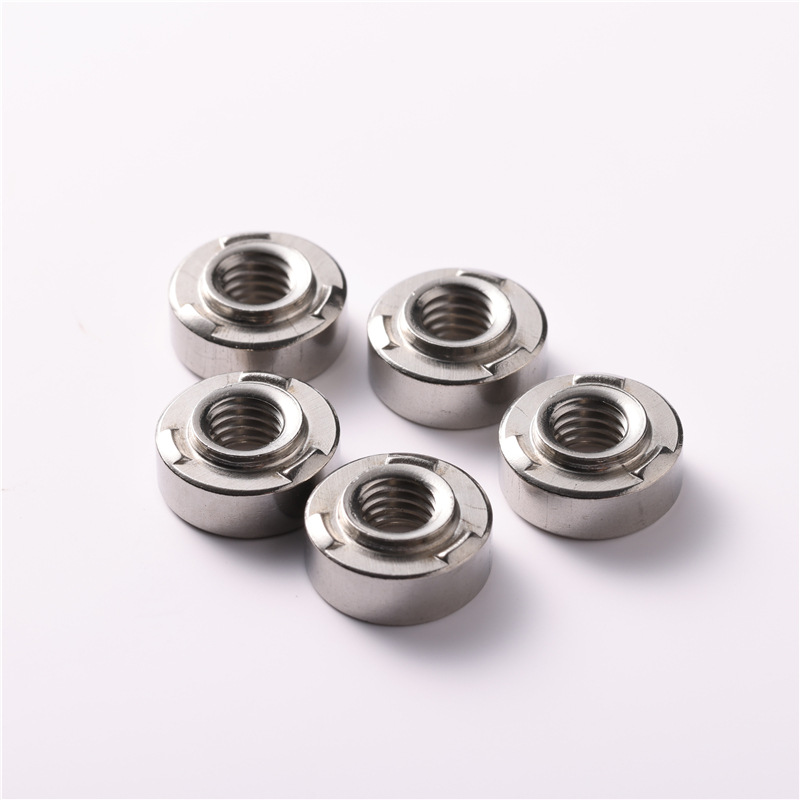

Robust Weld apvalios veržlės yra specialios vientisos tvirtinimo detalės, pagamintos taip, kad jas būtų galima tvirtai suvirinti ant pagrindinės medžiagos. Jie yra apvalūs, dažnai su užapvalinta viršumi, o viduje yra sriegių, kad tilptų atitinkamas varžtas arba varžtas.

Jų pagrindinė užduotis yra suteikti tvirtą, patikimą, daugkartinio naudojimo srieginę vietą ant lakštinio metalo, rėmų ar plokščių – vietose, kur nėra lengva tiesiogiai sriegti sriegius arba kur tai nebūtų pakankamai tvirta. Jie yra pagrindinė pastatytų konstrukcijų ir mašinų dalis.

Jų pagrindinis tikslas yra sukurti tvirtą, patvarią ir daugkartinio naudojimo srieginę jungtį ant plonų metalo lakštų, rėmų ar plokščių paviršių. Tai vietos, kur tiesioginis bakstelėjimas yra sunkus arba nepakankamai stiprus. Sumontavus, jie leidžia tvirtai pritvirtinti varžtus ir varžtus ir atsispirti nulupimui. Jie yra būtini įvairiose mašinose ir pastatuose, užtikrinant patvarius ir patikimus sujungimus.

Produkto privalumai

Tvirtas suvirinimo apvalios veržlės turi svarbią konstrukcijos ypatybę: išsikiša nedidelį bandomąjį arba išlygiavimo skirtuką. Prieš pradedant ruošinio suvirinimo operaciją, mažas komponentas turi būti tiksliai įdėtas į iš anksto nustatytą ruošinio išgręžtą skylę, kad būtų užtikrinta, jog suvirinimo proceso metu komponentų padėtis būtų idealiai išlygiuota, o tai padės pagrindą tolesnio suvirinimo proceso tikslumui.

Jis neleidžia veržlei suktis, kai ją montuojate, o vidinius sriegius išlaiko tiesiai, palyginti su paviršiumi, prie kurio ji tvirtinama. Šis skirtukas tikrai naudingas greitoms, automatizuotoms surinkimo linijoms – užtikrina nuoseklumą ir taupo laiką, nes nereikia reguliuoti rankiniu būdu.

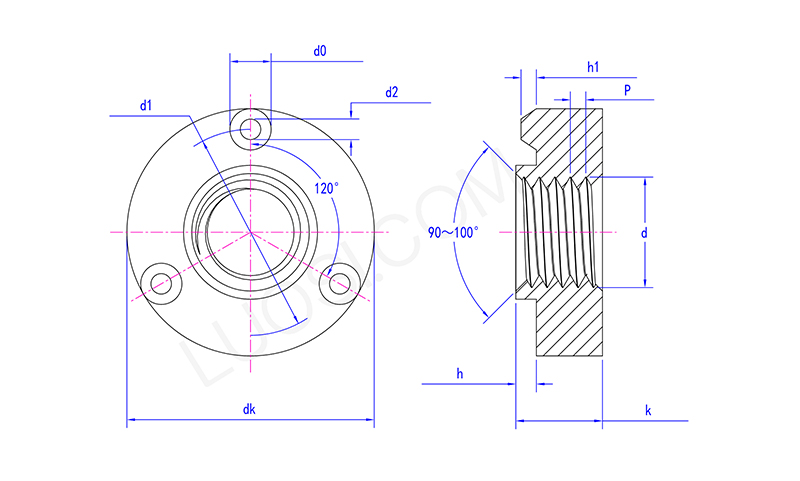

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
d1 maks	10.9	11.9	13.3	17.9	19.9	22.7
d1 min	10.5	11.5	12.9	17.5	19.5	22.3
d0 maks	2.8	2.8	3.2	4.3	4.3	5
d0 min	2.5	2.5	2.9	4	4	4.7
d2 maks	0.95	0.95	1.5	2.1	2.1	2.5
d2 min	0.65	0.65	1.2	1.8	1.8	2.2
dk maks	13.7	14.7	16.5	22.2	24.2	27.7
dk min	13.3	14.3	16.1	21.8	23.8	27.3
h maks	1.35	1.35	1.55	2	2	2.5
val min	1.1	1.1	1.3	1.75	1.75	2.25
h1 maks	0.85	0.85	1	1.5	1.5	2
h1 min	0.65	0.65	0.75	1.19	1.19	1.78
k maks	4.45	4.7	5.2	6.8	8.4	10.8
k min	4.15	4.4	4.9	6.44	8.04	10.37

Naudotos medžiagos

Mūsų įprastos Robust Weld apvalios veržlės yra pagamintos iš mažai anglies turinčio plieno, kuris suvirina tikrai gerai. Taip pat turime versijas iš nerūdijančio plieno, pvz., 304 ir 316, kad būtų užtikrintas geresnis atsparumas rūdijimui sunkioje aplinkoje. Jie taip pat atitinka skirtingus tarptautinius standartus.
