Spyruoklinės spynos poveržlės

Xiaoguo® gamykloje gaminamos Spring Lock poveržlės pasižymi natūraliu elastingumu. Priveržus, jie nuolat veiks atvirkštinę elastinę jėgą varžtams ir veržlėms, veiksmingai neleisdami varžtams ir veržlėms atsilaisvinti.

Siųsti užklausą

Prekės aprašymas

Spyruoklinės poveržlės, paprastai žinomos kaip spyruoklinė poveržlė, elastinė poveržlė arba fiksavimo poveržlė, yra metalinė tarpinė su įpjova, kuri šiek tiek išsikiša. Medžiaga dažniausiai yra anglinis plienas ir nerūdijantis plienas. Jis specialiai sukurtas suporuoti su varžtų galvutėmis ir veržlėmis. Dėl savo elastingumo jis neleidžia varžtui atsilaisvinti dėl įrangos vibracijos.

Paprastai tariant, spyruoklinės poveržlės yra „atspari jėga, turinti elastingumo“, įterpiama tarp varžto ir ruošinio. Jis yra palyginti nebrangus, mažo dydžio, užima mažai vietos, yra paprastos konstrukcijos ir lengvai montuojamas. Tai viena iš labiausiai paplitusių dalių, apsaugančių nuo atsipalaidavimo, naudojamų pramoninėje gamyboje, automobiliuose, mašinose, elektros prietaisuose ir „pasidaryk pats“ surinkime.

Spring Lock Washers

Kaip atlikti darbus?

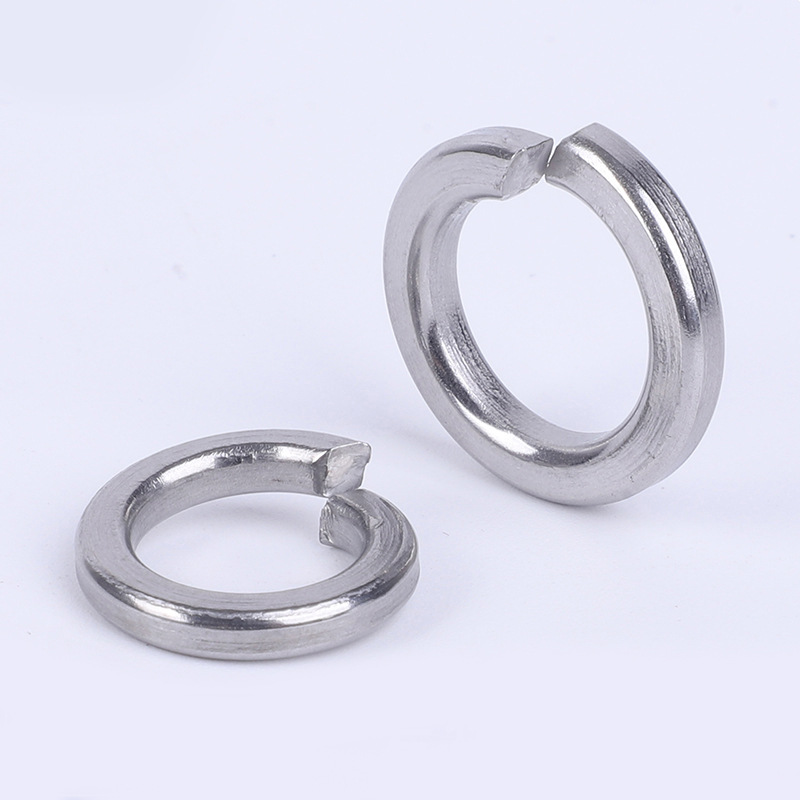

Pamačius Spring Lock Poveržlių formą viskas tampa aišku – tai ne plokščias apskritas žiedas, o vieną kartą nupjautas metalinis žiedas, nupjauta anga pakrypusi aukštyn ir žemyn. Jo skerspjūvis yra pasviręs ir būtent dėl šios formos jis iš prigimties turi elastingumą.

Darbo procesas iš tikrųjų yra gana paprastas:

(1) Montavimas: uždėkite spyruoklinės užrakto poveržles ant varžto ir padėkite po varžto galvute arba veržle.

(2) Priveržimas: kai veržlė pasukama žemyn, spyruoklinė poveržlė bus nustumta žemyn. Spyruoklinė poveržlė, kuri nupjautoje briaunoje buvo paslinkta aukštyn ir žemyn, yra išlyginta, sukuriant jėgą, kuri stumia atgal.

(3) Apsauga nuo atsipalaidavimo: išlyginus spyruoklinę poveržlę, ji ir toliau bando „atsisukti“. Dėl to sukuriamas priešingos krypties elastingumas padidins visos jungties trintį ir taip atsispirs vibracijos sukeltam atsipalaidavimui. Tuo pačiu metu išlyginti spyruoklinės poveržlės galai sukurs aštrius kraštus, kurie prasiskverbs į varžto galvutę ir ruošinio paviršių, sudarydami fizinį „fiksavimo“ efektą, kuris dar labiau neleidžia varžtui suktis atgal.

„Spring Lock“ poveržlių apsaugos nuo atsipalaidavimo funkcija pasiekiama per du dalykus: vienas yra trintis, kurią sukelia elastingumas, o kita – įkandimo jėga, susidaranti aštriems kraštams prasiskverbus į paviršių.

Spring Lock Washers

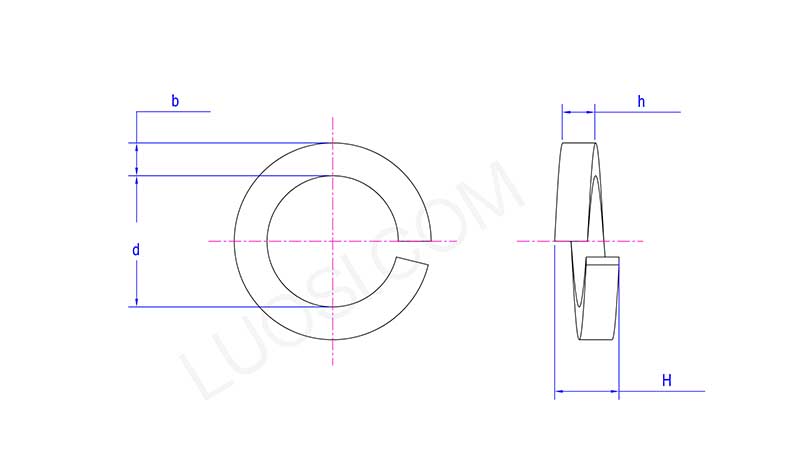

Pirm	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d maks	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
val min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H maks	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
