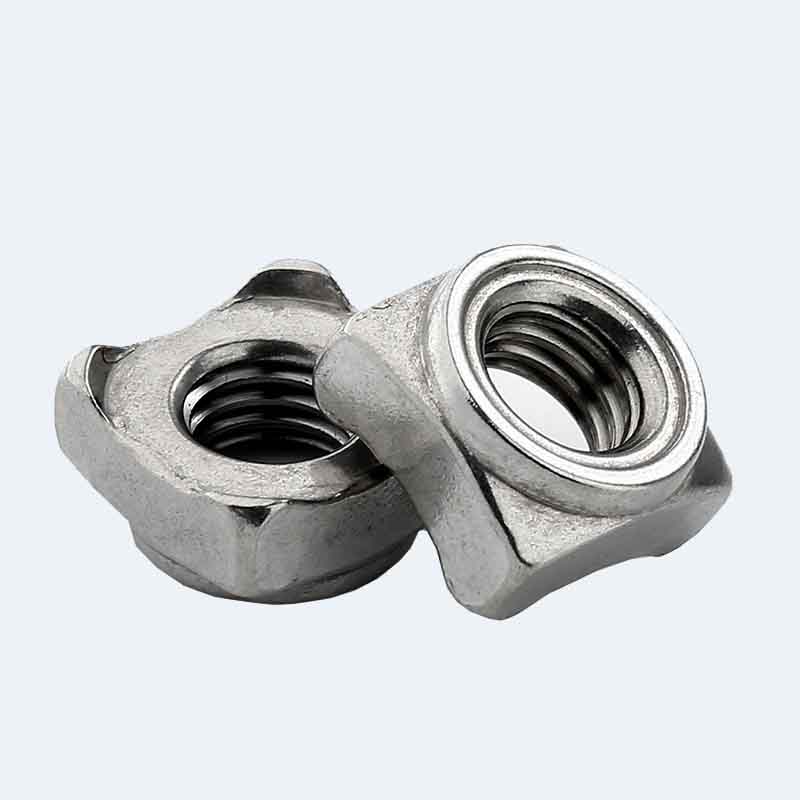

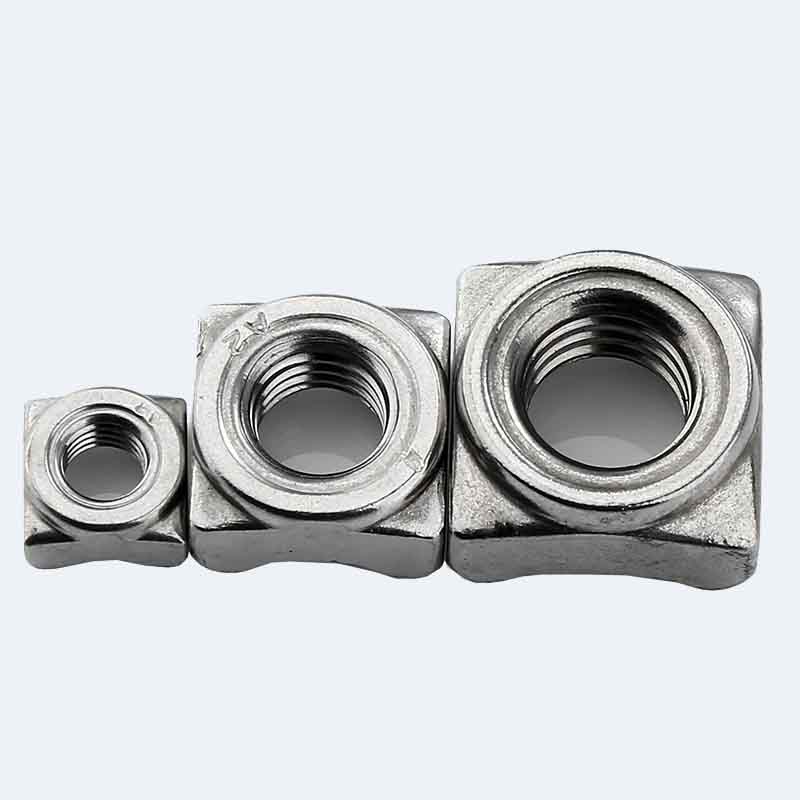

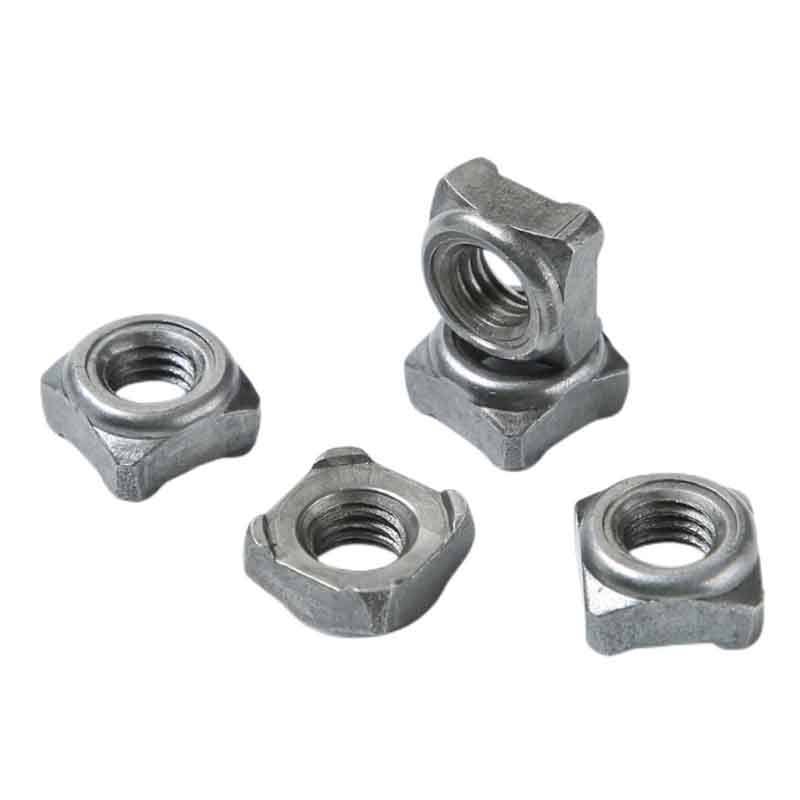

A tipo kvadratinė suvirinimo veržlė

A tipo kvadratinės suvirinimo veržlės naudojamos metalinių paviršių suvirinimui ir yra su srieginėmis skylėmis varžtams. Jie tinka metaliniams rėmams, atramoms ar mechaniniams įrenginiams, kuriems reikalingos fiksuotos veržlės. Xiaoguo® gamykla gamina pagal GB/T 13680-1992 nurodytus standartus.

Modelis:GB/T 13680-1992

Siųsti užklausą

Prekės aprašymas

A tipo kvadratinės suvirinimo veržlės yra specialių suvirinimo veržlių rūšis. Jie turi kvadrato formą ir keturias suvirinimo iškyšas, todėl suvirinimo procesas yra saugesnis. Siūlai taip pat yra standartiniai, todėl jie puikiai tinkavaržtai.

Suvirinimo montavimas

A tipo kvadratinę suvirinimo veržlę lengva suvirinti Tiesiog padėkite ją į suvirinimo vietą ir suvirinimui naudokite suvirinimo įrangą. Be to, jo keturių išsikišusių taškų konstrukcija užtikrina tolygų jėgos pasiskirstymą suvirinimo proceso metu, todėl suvirinimo siūlė yra ypač tvirta ir mažesnė tikimybė, kad ji atsilaisvins.

A tipo kvadratinės suvirinimo veržlės yra labai paplitusios suvirinant plieno plokštes naudojant MIG arba taškinio suvirinimo metodus. Jų plokščias pagrindas padeda išlaikyti stabilumą suvirinimo proceso metu, o keturi maži išsikišimai (kartais skylės) yra toje vietoje, kur jie įspaudžiami į pagrindinę medžiagą. Jis gali greitai užmegzti tvirtą ryšį.

A tipo kvadratinės suvirinimo veržlės montavimas yra labai paprastas. Išvalykite vietą ant metalinės plokštės, kur reikia pritvirtinti veržles. Teisingai padėkite veržles. Naudokite suvirinimo pistoletą ir suvirinkite keturis veržlių kampus arba per pagrindo angą (jei tokia yra). Šiluma sulies veržlės pagrindą su metaline plokšte. Atvėsus, vidiniai sriegiai gali būti naudojami varžtų jungtims.

Produkto parametrai

Type A Square Weld Nut parameter

Pirm	M4	M5	M6	M8	M10	M12	M14	M16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
e min	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
h maks	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
val min	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
k maks	3.5	4.2	5	6.5	8	9.5	11	13
k min	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
s maks	7	8	10	13	16	18	21	24
s min	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
b maks	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
b min	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1

Produkto savybės

A tipo kvadratinės suvirinimo veržlės yra kvadratinės, todėl jas lengviau rasti montuojant ir mažai tikėtina, kad jos pasisuks. Keturios suvirinimo iškyšos yra vienodo aukščio ir dydžio, todėl užtikrinama suvirinimo kokybė. Be to, jo sriegio tikslumas yra didelis, o varžtą galima įsukti sklandžiai be jokių problemų, pvz., neįsisukti ar atsilaisvinti.
