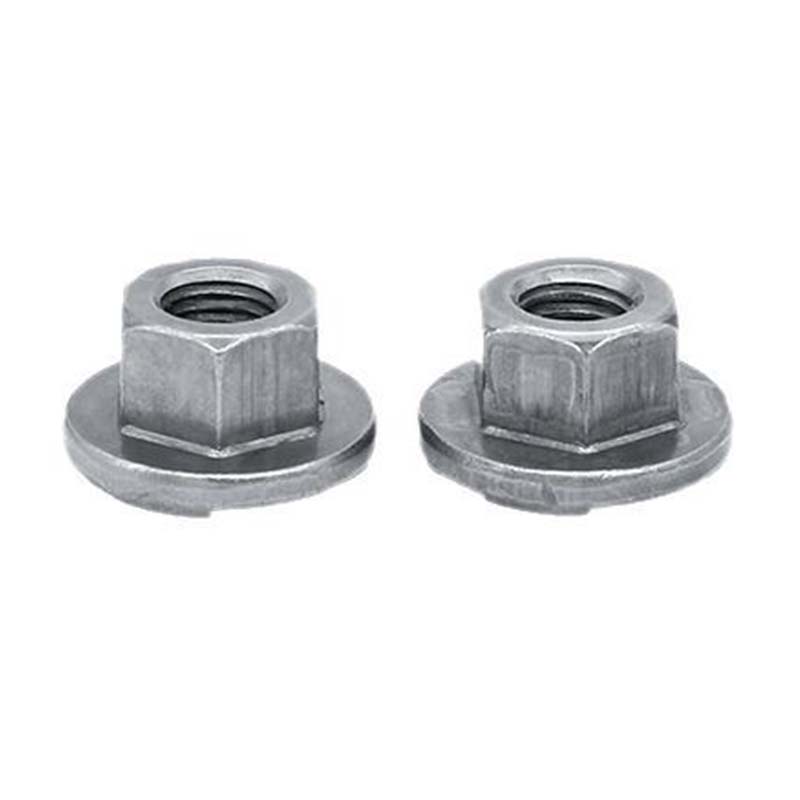

Suvirinkite šešiakampę veržlę su flanšu

Suvirinimo šešiakampė veržlė su flanšu yra šešiakampės formos, o flanšo pagrindą galima privirinti prie metalo. Flanšas gali paskirstyti slėgį ir apsaugoti plonasienes medžiagas nuo pažeidimų. Xiaoguo® gamykla turi griežtus gamybos kokybės standartus ir atitinka ISO 21670-2004 standartus

Modelis:ISO 21670-2004

Siųsti užklausą

Prekės aprašymas

Suvirinimo šešiakampė veržlė su flanšu yra šiek tiek panaši į įprastas šešiakampes veržles. Jie turi šešis paviršius ir gali būti priveržiami veržliarakčiu. Jis turi išskirtinį bruožą. Po veržle yra pakeltas žiedas, tai yra flanšas. Taikoma skirtingoms aplinkoms ir įrenginiams.

Produkto parametrai

Weld hexagon nut with flange parameter

Pirm	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1,5\|1,75	1,5\|2	1,5\|2
h1 maks	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
dc maks	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h maks	1.95	2.25	2.75	3.25	3.25	4.25	4.25
val min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b maks	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k maks	5	7	10	13	15	17	19.5
s maks	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Produkto savybė

Suvirinimo šešiakampė veržlė su flanšu yra standartinės šešiakampės suvirinimo veržlės su papildoma plokščia apvalia pagrindą primenančia sėdyne. Lan gali užtikrinti didesnį suvirinimo paviršiaus plotą. Didesnis suvirinimo paviršiaus plotas paprastai reiškia stipresnį ir stabilesnį ryšį su metaline plokšte. Priveržiant varžtus, tai taip pat padeda geriau paskirstyti apkrovą po veržle, taip sumažinant įlenkimų atsiradimo ant plonesnių plokščių galimybę.

Dėl šios suvirinimo šešiakampės veržlės šešiakampės formos galite naudoti didesnę jėgą priverždami arba atlaisvindami varžtus, todėl mažesnė tikimybė, kad ji paslys. Taigi operacija yra labai patogi. Šis flanšas ne tik padidina suvirinimo plotą, bet ir tolygiai paskirsto slėgį, taip sumažindamas suvirinto komponento pažeidimus.

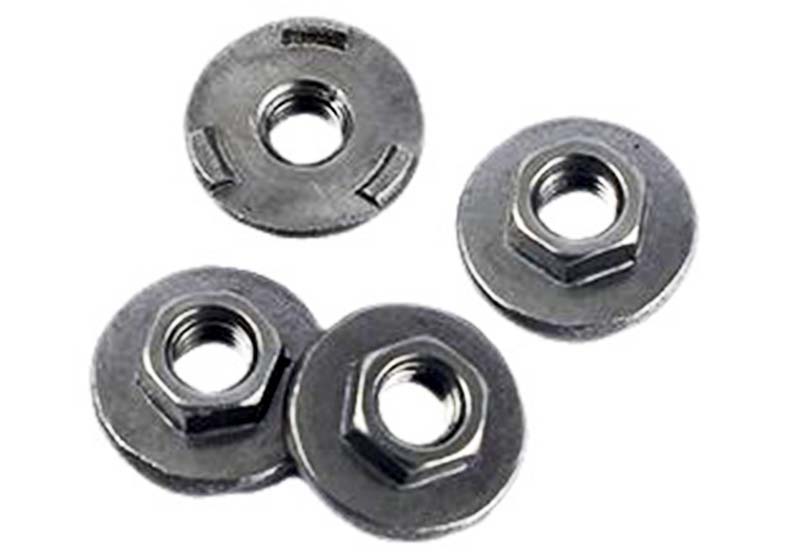

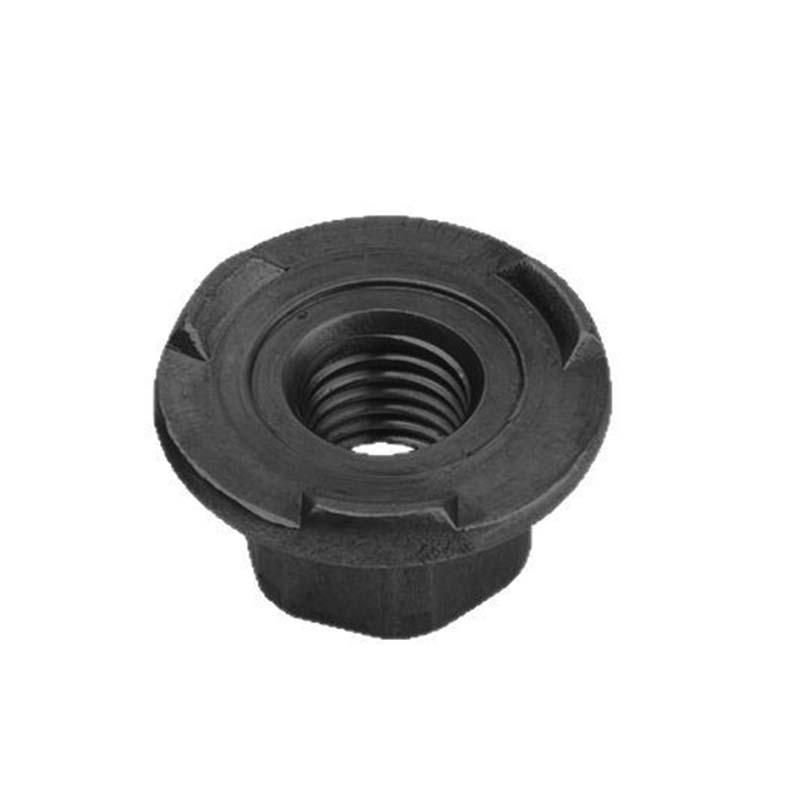

Weld hexagon nut with flange

Suvirinimo šešiakampė veržlė su flanšu yra tvarkingesnė. Kadangi suvirinimas dažniausiai atliekamas ant flanšo krašto, tikroji suvirinimo siūlė yra paslėpta po išoriniu flanšo kraštu. Taip gali būti paslėpti suvirinimo taškeliai ir galutinė jungtis atrodo švaresnė, nei suvirinant tiesiai prie veržlės korpuso arba kiaurymės. Tai labai praktiška, kai pabrėžiama išvaizda.

Suvirinama šešiakampė veržlė su flanšu kartais gali būti paprastas sandariklis. Suspaustas varžto galvute, jis gali padėti užblokuoti mažus tarpus aplink angą ir neleisti pro ją patekti dulkėms, drėgmei ar dūmams. Nors sandarinimo efektas nėra tobulas, jis vis tiek yra geriau nei nieko elementariai plokščių ar spintelių aplinkos apsaugai.
