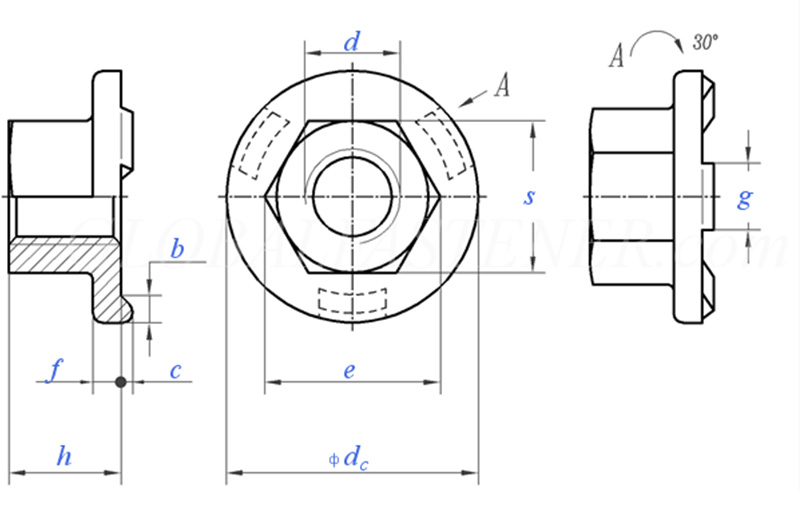

6 Projekcinė šešiakampė suvirinimo veržlė su flanšu

Kaip naudoti 6 projekcinę šešiakampę suvirinimo veržlę su flanšu?

Teisingas 6 iškyšos šešiakampės suvirinimo veržlės su flanšu naudojimas apima tris veiksmus: paruošimą prieš suvirinimą, suvirinimo operaciją ir patikrinimą po suvirinimo bei varžtų surinkimą.

【1】 Išankstinis suvirinimo paruošimas

(1) Patvirtinkite veržlių specifikacijas

Patikrinkite, ar sriegio specifikacijos, eksploatacinės savybės ir paviršiaus apdorojimas atitinka projektą. Naudojant netinkamas specifikacijas varžtai netinkamai užsifiksuos arba suvirinimo stiprumas bus nepakankamas.

(2) Patikrinkite pagrindinę medžiagą

Pagrindinė medžiaga turi būti suvirinamas metalas (pvz., mažai anglies turintis plienas, cinkuotas plienas, nerūdijantis plienas ir kt.), kurio storis neviršija rekomenduojamo veržlės diapazono (paprastai 0,8–3,0 mm).

【2】 Suvirinimo operacija

(1) Rankinis suvirinimas (pavieniams gabalams arba mažoms partijoms)

6 projekcinę šešiakampę suvirinimo veržlę su flanšu uždėkite ant apatinio elektrodo padėties nustatymo kaiščio taip, kad flanšo paviršius būtų nukreiptas žemyn, o iškyšos liestų ruošinį.

Uždenkite ruošinį (pagrindinę medžiagą) ant veržlės, kad veržlės iškyšos glaudžiai liestųsi su ruošiniu.

Įjunkite suvirinimo aparatą, nuleiskite viršutinį elektrodą, paspauskite ir įjunkite maitinimą.

Palaikykite slėgį trumpą laiką (slėgio išlaikymas), todėl išlydyta šerdis sukietėja.

Pakelkite elektrodą ir nuimkite ruošinį.

(2) Automatinis suvirinimas (didelė partija)

Naudojant vibracinį stalą automatiniam tiekimui, veržlės siunčiamos į apatinę elektrodo padėties nustatymo kamerą.

Robotai arba konvejerio juostos perkelia ruošinius į suvirinimo stotį.

Suvirinimo procesą valdo PLC, o parametrai stebimi realiu laiku.

Automatinis iškrovimas po suvirinimo.

【3】 Patikrinimas po suvirinimo

(1) Išvaizda: apžiūrėdami patikrinkite, ar veržlė nėra pakreipta, o flanšas tvirtai pritvirtintas prie ruošinio.

(2) Sriegio matuoklis: naudokite sriegio matuoklį, kad patikrintumėte, ar sriegio matuoklis praeina sklandžiai, o matuoklis sustoja.

(3) Sukimo momento bandymas: Suvirintą veržlę priveržkite dinamometriniu veržliarakčiu. Veržlė nesisuka, o suvirinimo taškas neplyšta.

【4】 Tvirtinimo elementų surinkimas

Pritvirtinus šešiakampes suvirinimo veržles su 6 projekcijomis, jas galima naudoti varžtams montuoti.

(1) Sriegio išlygiavimas: pirmiausia rankomis prisukite varžtą 2–3 apsisukimais. Kai patvirtinsite, kad jis yra lygus, naudokite įrankį.

(2) Priveržimo sukimo momentas: naudokite sukimo momento veržliaraktį ir valdykite sukimo momentą pagal specifikacijas.

(3) Išmontavimas: jį galima lengvai išardyti naudojant įprastą veržliaraktį.
