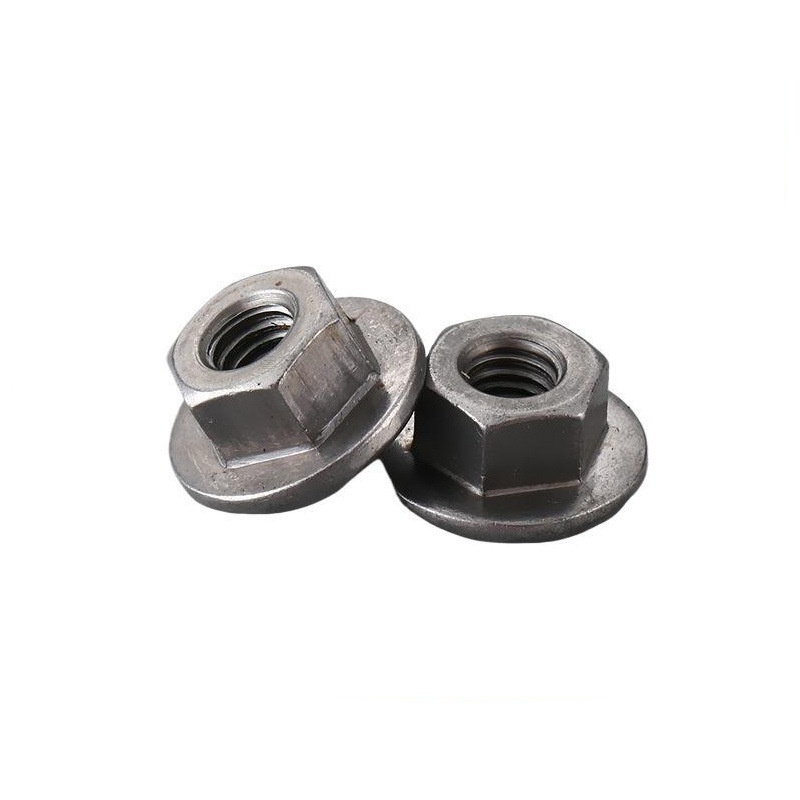

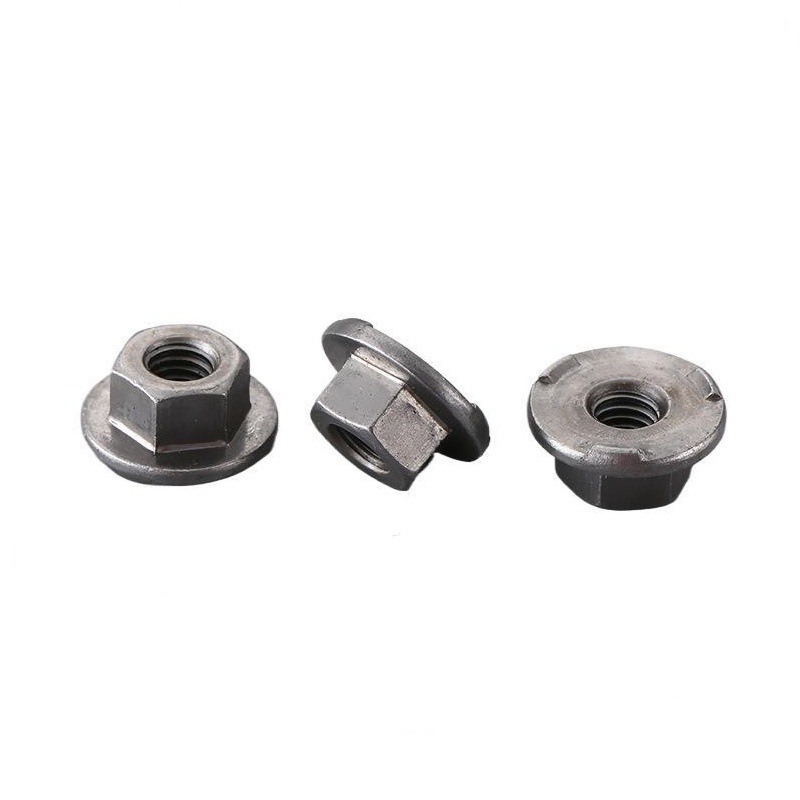

Šešiakampė suvirinimo veržlė su flanšu

Kinijos gamintojo Xiaoguo® 316 nerūdijančio plieno šešiakampė suvirinimo veržlė su flanšu gali veiksmingai atsispirti korozijai atšiaurioje darbo aplinkoje. Druskos purškimo bandymas gali trukti daugiau nei 1000 valandų. Šiuo metu gamykloje yra daug pavyzdžių, kuriuos galima atlikti preliminariam bandymui.

Siųsti užklausą

Prekės aprašymas

Medžiagų klasifikacija ir charakteristikos

Leiskite man išsamiai supažindinti su įvairiomis šešiakampės suvirinimo veržlės su flanšu medžiagomis ir atitinkamomis jų charakteristikomis.

Medžiagos kategorija Suvirinimo charakteristikos Atsparumas korozijai Kaina Tipiški pritaikymai

Mažai anglies dioksido išskiriantis plienas Optimalus poreikis padengimas (reikalingas padengimas) Mažos kainos Automobilių kėbulo plokštės, buitinės technikos korpusai, bendras skardos apdirbimas

Vidutinės anglies plienas / legiruotasis plienas Gerai Reikia dangos (reikalinga danga) Vidutinė Sunkvežimio kabina, statybinė technika, patvari konstrukcija

Nerūdijantis plienas 304 Geresnis Išskirtinis Vidutinės ir didelės išlaidos Maisto įranga, medicinos prietaisai, lauko spintos

Nerūdijantis plienas 316 Geresnis Optimalus Didelė kaina Vandenyno inžinerija, cheminė įranga, pakrantės įrenginiai

Šešiakampio suvirinimo veržlės su flanšu suvirinimo našumo reitingas: Geriausias yra mažai anglies plienas (C ≤ 0,20 %), nerūdijantis plienas yra kitas (parametrus reikia tinkamai sureguliuoti), vidutinio anglies plieno / legiruotojo plieno anglies kiekis yra didesnis, todėl reikia reguliuoti aušinimo greitį, kad būtų išvengta įtrūkimų.

Hex Weld Nut with Flange

Raktas renkantis medžiagas

Siekdami padėti jums teisingai pasirinkti tinkamą šešiakampę suvirinimo veržlę su flanšo medžiaga, apibendriname šiuos principus.

(1) Pirmenybę teikite suvirinamumui

Atspariam taškiniam suvirinimui (dažniausiai naudojamas metodas) geriausias pasirinkimas yra mažai anglies turintis plienas (su C ≤ 0,20%), nes jis turi stabilias suvirinimo šerdis ir mažiau purslų.

Suvirinant vidutinio anglies plieną/legiruotąjį plieną, yra linkusios formuotis kietėjančios konstrukcijos, todėl būtina griežtai kontroliuoti suvirinimo srovę ir laiką.

Nerūdijantis plienas (304/316) turi gerą suvirinamumą, tačiau cinkuotus arba aliejumi padengtus paviršius reikia nuvalyti.

(2) Jėgos reikalavimo pasirinkimo lygis

Lengva apkrova (< 400 MPa): 4,8 klasės mažai anglies turintis plienas.

Vidutinė apkrova (400 - 600 MPa): 6.8 klasės mažaanglis plienas.

Didelės apkrovos (daugiau nei 600 MPa): 8,8 arba 10,9 klasės vidutinio anglies plieno / legiruotojo plieno šešiakampė suvirinimo veržlė su flanšu (pastaba: sureguliuokite suvirinimo procesą).

(3) Pasirinkite korozijai atsparų tirpalą, atsižvelgdami į aplinką.

Sausa patalpų aplinka: elektrocinkuotas mažai anglies išskiriantis plienas (maža kaina).

Drėgnas arba lauko naudojimas: Dacromet danga arba karštai cinkuotas mažai anglies turintis plienas.

Labai ėsdinantis (pakrančių/cheminis): nerūdijantis plienas 316 (A4-70).

Maistas / sveikatos priežiūra: nerūdijantis plienas 304 (A2-70).

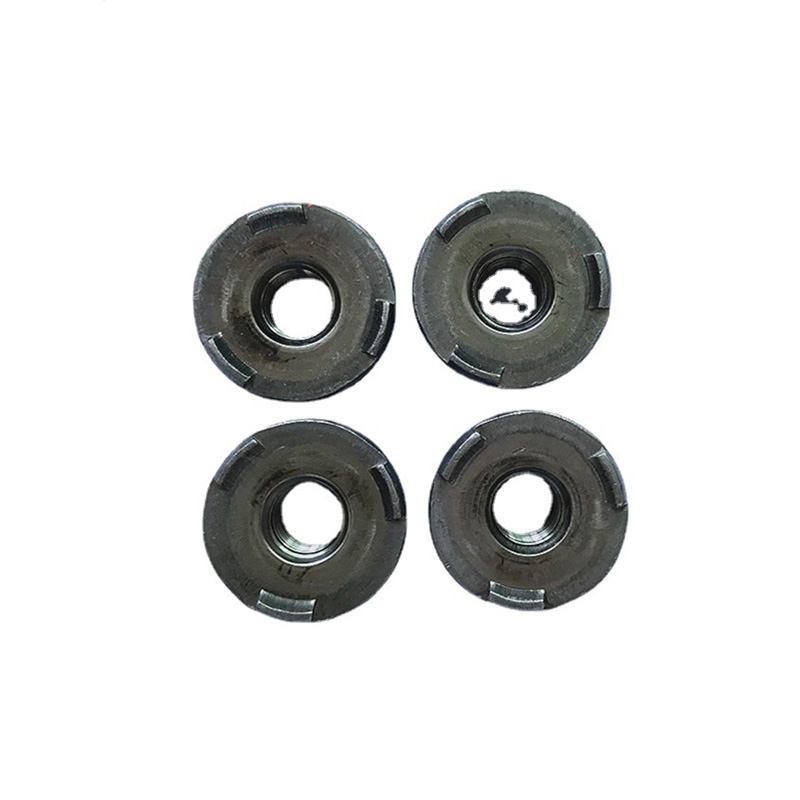

Hex Weld Nut with Flange

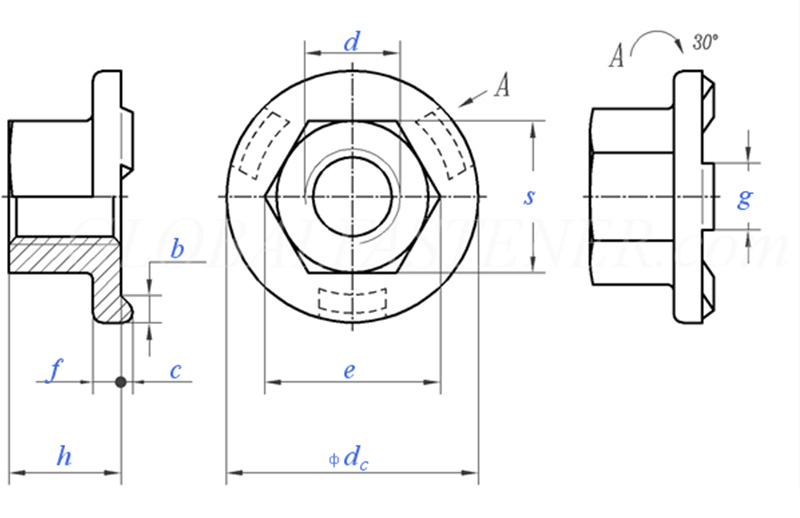

Siūlo dydis			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Grubus sriegio žingsnis		0.8	1	1.25	1.5	1.75	2	2
P	Puikus gijos žingsnis		/	/	/	/	15	1.5	1.5
C	Nominalus dydis	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Nominalus dydis	±0,25	1.7	2	2.5	3	3	4	4
g	Nominalus dydis	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks = nominalus dydis		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
už 1000 vienetų/kg			/	5.7	12.2	21.8	29.4	45.8	/

DUK

(1) Kuo skiriasi šešiakampė suvirinimo veržlė su flanšu ir įprasta suvirinimo veržlė?

Pagrindinis skirtumas yra flanšo pagrinde. Įprastos suvirinimo veržlės dugnas yra plokščias, o šešiakampės suvirinimo veržlės su flanšu apačioje yra apvalus flanšo diskas. Flanšo funkcija yra padidinti slėgio guolio plotą ir pakeisti plokščią poveržlę.

(2) Kokius tarptautinius standartus atitinka jūsų gaminiai?

Griežtai laikomės ISO 21670 (tarptautinis standartas), DIN 977 (Vokietijos standartas) ir GB/T 13681.2 (Kinijos nacionalinis standartas).

(3) Ar po suvirinimo danga bus pažeista? Kaip apsisaugoti nuo rūdijimo?

Suvirinimo metu iškilusioje vietoje esanti danga išsilydys, o aplinkinė danga dėl aukštos temperatūros gali pakeisti spalvą. Po suvirinimo galite užtepti šalto cinkavimo purškimo arba nuo rūdžių apsaugančių dažų, kad juos vėl užteptumėte vietoje suvirinimo siūlės.
