Flanšinė šešiakampė suvirinimo veržlė

Visur, kur jums reikia suvirinti veržlę, galite pasitikėti Kinijos gamintoju ir tiekėju „Xiaoguo®“ šešiabriaune suvirinimo veržle su flanšėmis. Aptarnaujame daugiau nei 500 klientų visame pasaulyje. Nuo 1 mm plonų plokščių iki 10 mm storio plokščių suvirinimas yra tikslus ir tvirtas. Mes padedame klientams pirmiausia atlikti nedidelio masto mėginių testus, taip pat bus taikomos nuolaidos perkant didelius kiekius.

Siųsti užklausą

Prekės aprašymas

Pagrindinis privalumas

Flanšinė šešiakampė suvirinimo veržlė integruoja tikslią padėties nustatymą, nuolatinę apsaugą nuo atsipalaidavimo, vienpusį surinkimą ir reguliuojamą stiprumą. Kartu tai sumažina dalių skaičių ir darbo valandas, todėl tai yra tinkamiausia suvirinimo veržlė plonoms skardos jungtims.

(1) Flanšo integravimas

Įrengtas padidintas flanšo paviršius, kuris tolygiai paskirsto slėgį ir neleidžia plonai plokštelei subyrėti. Nereikia papildomų poveržlių.

(2) Trys pakeltos platformos, tikslus padėties nustatymas

Apatiniame flanšo paviršiuje yra trys 120° kampu suvirinimo iškyšos, kurios automatiškai išsilygina ir neleidžia pasislinkti.

(3) Nuolatinė apsauga nuo atsipalaidavimo

Po suvirinimo šešiabriaunė suvirinimo veržlė ir pagrindinė medžiaga tampa neatskiriama dalimi. Vibracijos ir smūgio sąlygomis jis niekada neatsilaisvins.

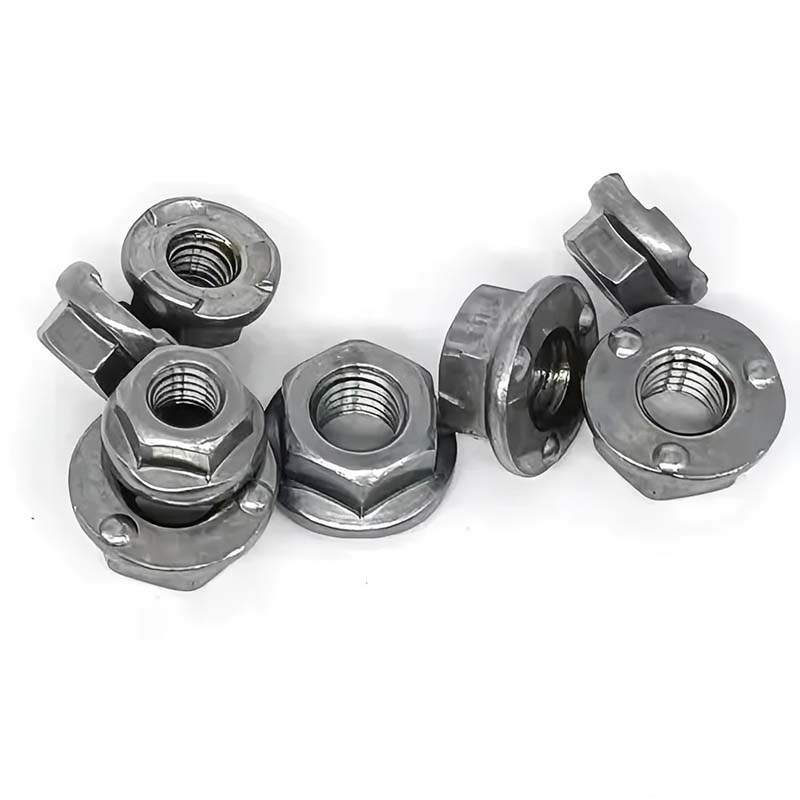

Flanged Hex Weld Nut

(4) Visas stiprumo klasių asortimentas (4,8–10,9 klasės)

Mažai anglies plieno (4,8/6,8 markių), vidutinio anglies/legiruotojo plieno (8,8/10,9 markės), nerūdijančio plieno (A2-70/A4-70) galima įsigyti kaip pasirinktį. Jėga gali būti suderinta pagal reikalavimus, nuo buitinės technikos iki sunkiasvorių sunkvežimių važiuoklės.

(5) Galimi įvairūs korozijai atsparūs sprendimai:

Elektrocinkavimas (48-120 valandų druskos purškimas), karštasis cinkavimas (500 valandų+), Dacromet (1000 valandų+), natūralios spalvos nerūdijantis plienas (304/316) ir kt.

(6) Vienpusis surinkimas, galinėje pusėje nereikia jokių įrankių

Veržlės buvo privirintos ant ruošinio. Tiesiog priveržkite varžtus iš vienos pusės, nereikia naudoti veržliarakčio, kad juos pritvirtintumėte galinėje pusėje. Ypač tinka siauroms erdvėms, tokioms kaip uždaros dėžės ir vidinės transporto priemonės kėbulo ertmės.

(7) Tinka didelio masto automatizuotai gamybai

Šaltas galvutės formavimas + sriegimas, geros matmenų konsistencijos; kartu su automatiniu padavimo vibraciniu disku ir pasipriešinimo taškinio suvirinimo aparatu, vienos dalies tvirtinimo kaina yra daug mažesnė nei „veržlė + poveržlė“ sprendimas.

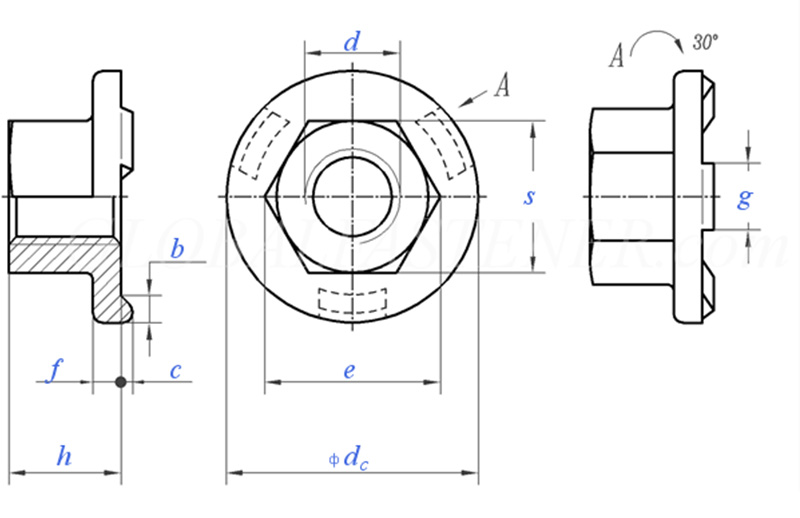

Flanged Hex Weld Nut

Siūlo dydis			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Grubus sriegio žingsnis		0.8	1	1.25	1.5	1.75	2	2
P	Puikus gijos žingsnis		/	/	/	/	15	1.5	1.5
C	Nominalus dydis	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Nominalus dydis	±0,25	1.7	2	2.5	3	3	4	4
g	Nominalus dydis	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks = nominalus dydis		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
už 1000 vienetų/kg			/	5.7	12.2	21.8	29.4	45.8	/

Taikymo laukai

Flanšinė šešiakampė suvirinimo veržlė yra plačiai naudojama šiose pramonės šakose ir scenarijuose dėl savo pranašumų, tokių kaip stiprus suvirinimas, tikslus padėties nustatymas, patikimas atsparumas atsipalaidavimui ir vienpusis surinkimas.

(1) Automobilių gamyba: Flanšinė šešiakampė suvirinimo veržlė naudojama buferiams, sėdynėms, prietaisų skydams, durų priedams ir kt.

(2) Prietaisai ir elektros spintos: šaldytuvų, skalbimo mašinų ir oro kondicionierių korpusų srieginės sujungimo vietos; Paskirstymo dėžučių ir valdymo spintų montavimo pagrindai.

(3) Mechaninė įranga: lakštinio metalo dangčių, apsauginių dangčių ir atramų tvirtinimas.

(4) Architektūra ir techninė įranga: lengvų plieninių konstrukcijų jungtys, surenkamieji metaliniai komponentai.

(5) Tranzitas geležinkeliu: vagonų vidaus įrengimas ir elektros įrangos tvirtinimas.

(6) Nauja energija: fotovoltinio keitiklio korpusas, energijos kaupimo spintelės korpusas.
