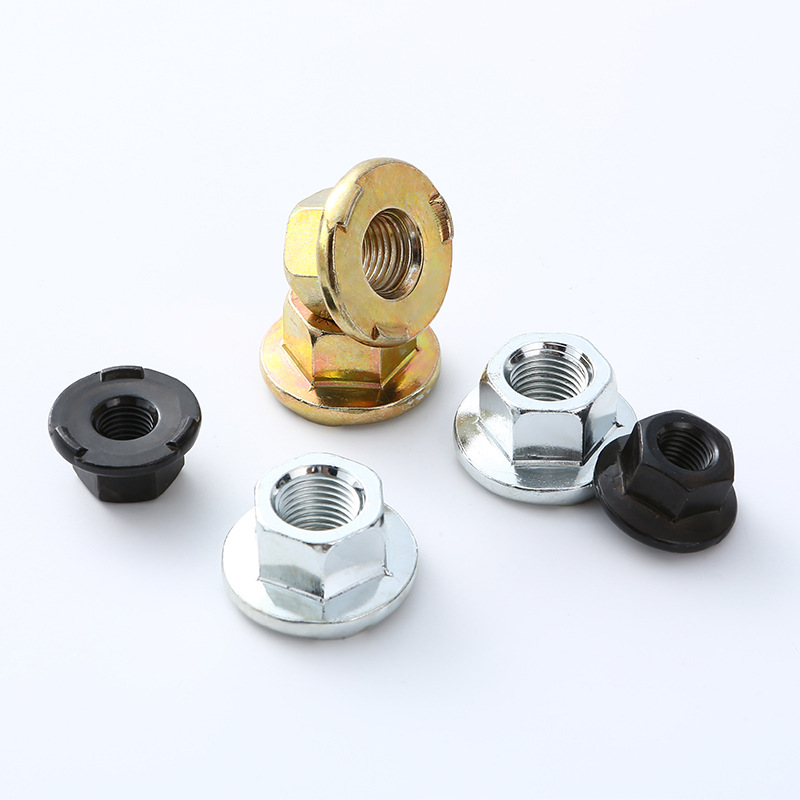

Šešiakampės flanšo suvirinimo veržlės

Xiaoguo® flanšinis paviršius iš Kinijos šešiakampių flanšinių suvirinimo veržlių eksploatacijos metu pakeičia plokščią tarpiklį, taupydamas tarpiklių įsigijimo ir surinkimo procesą. Bendra produkto kaina sumažinama 30%. Tai yra tinkamiausias pasirinkimas atliekant inžinerinius pirkimus. Susidomėjusius parašykite žinutę ir pateiksime kainoraštį.

Siųsti užklausą

Prekės aprašymas

Suvirinimo procesas

Šešiabriaunių suvirinimo veržlių pagrindinis suvirinimo procesas yra atsparus taškinis suvirinimas. Tai efektyvus ir patikimas ryšio būdas. Veikimo principas yra išradingas: veržlės flanšo paviršiuje yra kruopščiai suprojektuoti iškyšos. Kai praeina suvirinimo srovė, šios iškyšos tampa didžiausios pasipriešinimo koncentracijos sritimis. Esant didžiuliam slėgiui, jie greitai ištirpsta, sudarydami tvirtą suvirinimo šerdį. Darbo procesą galima suskirstyti į keturis etapus:

(1) Padėties nustatymas ir slėgis

Automatinė padavimo sistema tiksliai nustato šešiakampio flanšo suvirinimo veržles ant pagrindinės medžiagos. Viršutinis ir apatinis elektrodai taiko iš anksto nustatytą slėgį, užtikrindami tvirtą prigludimą tarp veržlės ir lakštinio metalo.

(2) Šildymas elektra

Kelių tūkstančių amperų srovė akimirksniu prasiskverbė pro iškyšas, todėl po jais esantis plotas greitai ištirpo.

(3) Slėgio išlaikymas ir kristalizacija

Nutraukus srovę, elektrodo slėgis ir toliau palaikomas, leidžiant išlydytam metalui atvėsti ir kristalizuotis esant slėgiui, suformuojant tankią suvirinimo šerdį.

(4) Nustatyti iš naujo ir užbaigti

Elektrodas pakeliamas ir baigiamas vienas suvirinimo ciklas. Suvirinta veržlė yra integruota į lakštinį metalą, o jos sriegio stiprumas paprastai yra didesnis nei pačios pagrindinės medžiagos.

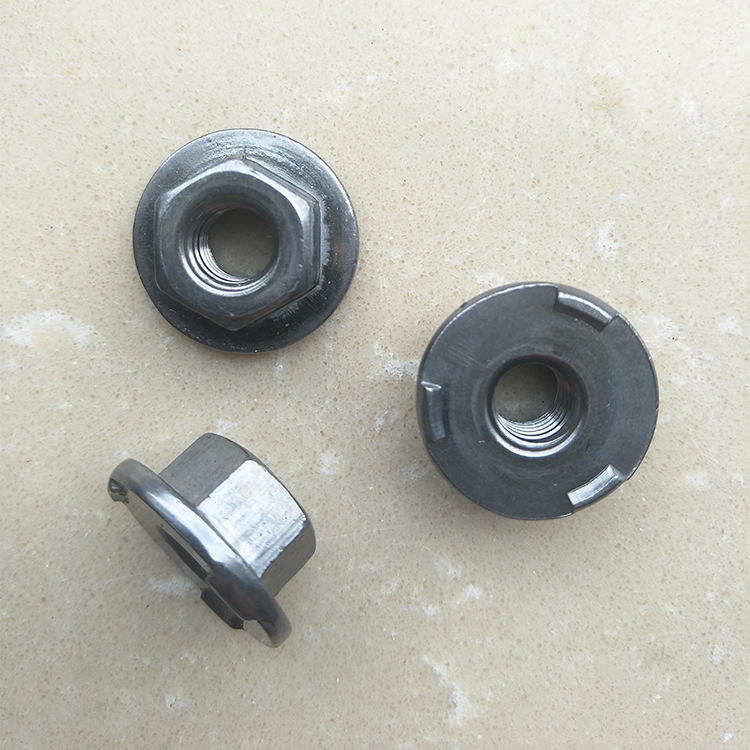

Hex Flange Welding Nuts

Pagrindiniai proceso parametrai

Norint pasiekti idealiausią šešiakampių flanšinių suvirinimo veržlių suvirinimo kokybę, labai svarbu tiksliai valdyti šiuos tris pagrindinius parametrus:

(1) Suvirinimo srovė

Tai yra pagrindinis veiksnys, turintis įtakos suvirinimo stiprumui. Jei srovė yra per maža, suvirinimas nebus baigtas; jei jis yra per aukštas, šešiakampio flanšo suvirinimo veržlės gali išsitaškyti arba net „perdegti“.

(2) Elektrodo slėgis

Būtina užtikrinti pakankamą slėgį, kad ruošinys tvirtai liestųsi, tačiau per didelis slėgis gali per anksti sutraiškyti iškyšas ir taip susilpninti suvirinimo efektą.

(3) Suvirinimo laikas

Paprastai jis yra labai trumpas (kelios dešimtys milisekundžių) ir naudojamas šilumos įvedimui valdyti, neleidžiant veržlei perkaisti.

Kaip pavyzdį paimkite 1,5 mm mažai anglies turinčios plieno plokštės suvirinimą su įprastomis M8 šešiakampėmis suvirinimo veržlėmis. Referenciniai parametrai yra šie:

Elektrodo slėgis: 2,5 - 4,0 kN

Suvirinimo srovė: 8 - 11 kA

Suvirinimo laikas: 8-15 ciklų (maždaug 0,16-0,3 sekundės)

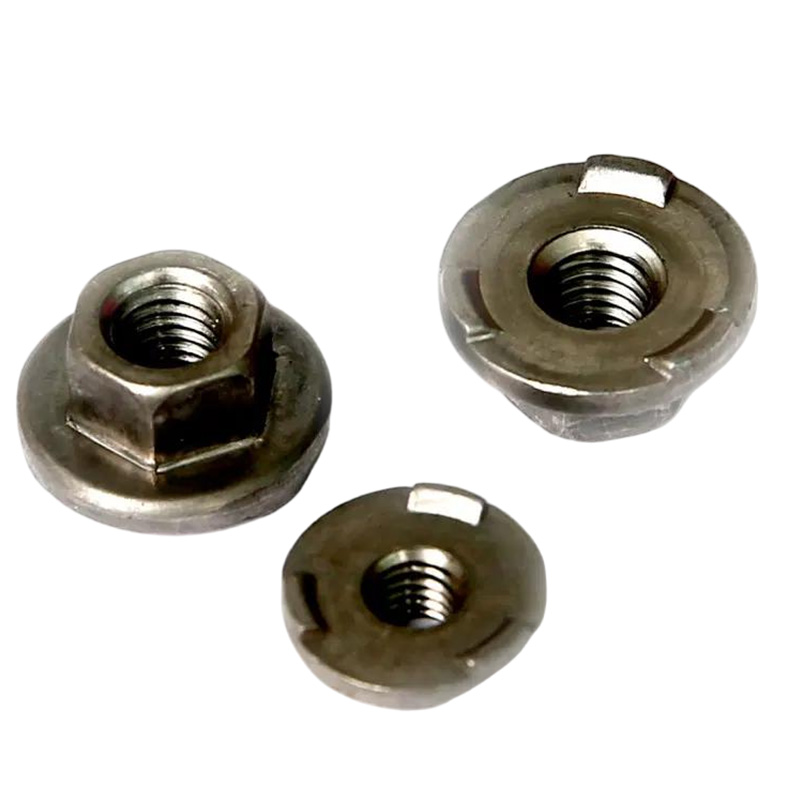

Hex Flange Welding Nuts

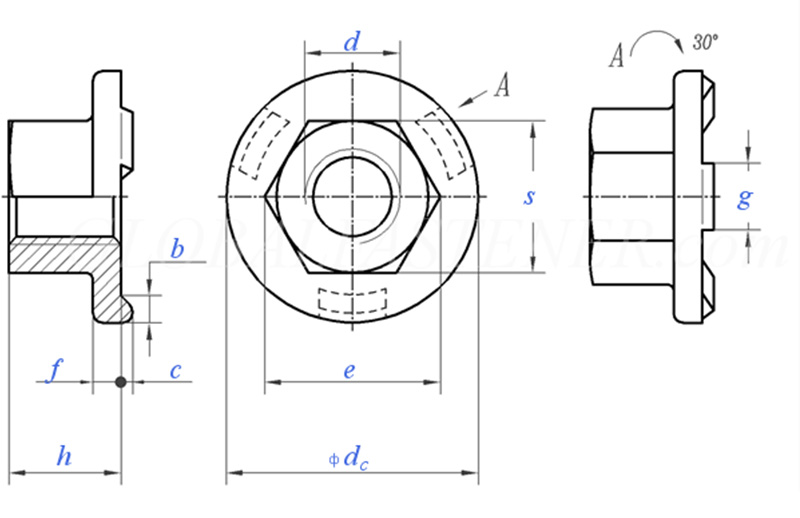

Siūlo dydis			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Grubus sriegio žingsnis		0.8	1	1.25	1.5	1.75	2	2
P	Puikus gijos žingsnis		/	/	/	/	15	1.5	1.5
C	Nominalus dydis	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Nominalus dydis	±0,25	1.7	2	2.5	3	3	4	4
g	Nominalus dydis	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks = nominalus dydis		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
už 1000 vienetų/kg			/	5.7	12.2	21.8	29.4	45.8	/
