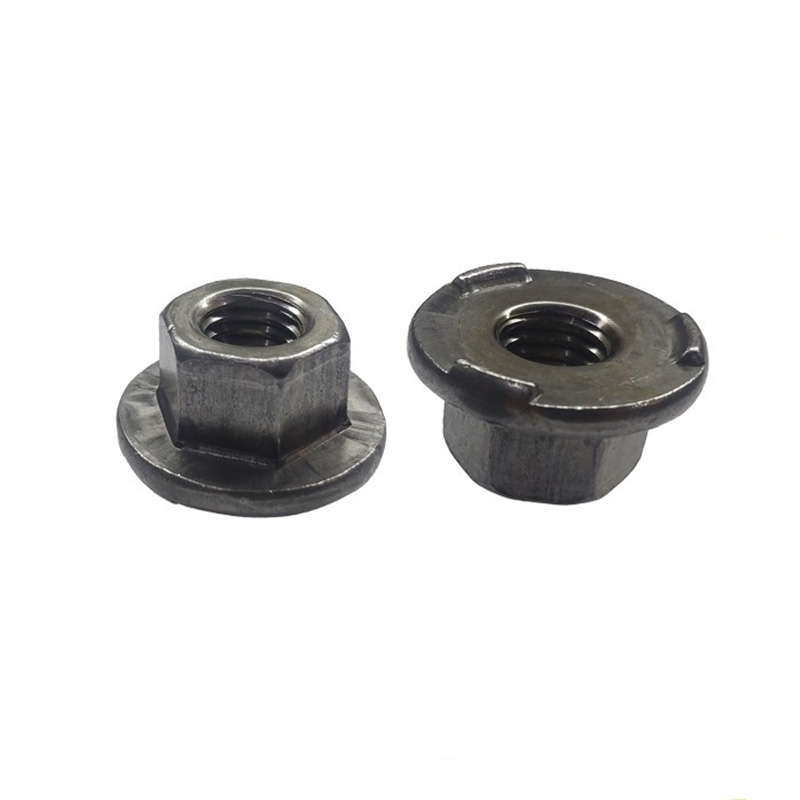

Šešiakampės flanšo suvirinimo veržlės

Kinijos gamintojo Xiaoguo® šešiakampės flanšinės suvirinimo veržlės yra pagamintos iš aukštos kokybės 10.9 klasės legiruotojo plieno, tiksliai apdirbant. Jo tempiamasis stipris viršija 1000 MPa. Suvirinimo taškai yra stabilūs, laikomoji galia yra didelė, galima gauti bandymo ataskaitą.

Siųsti užklausą

Prekės aprašymas

Šešiakampės flanšo suvirinimo veržlės yra specialus tvirtinimo elementas, kurio apačioje yra apskritas flanšas, o viršuje - šešiakampė. Apatiniame flanšo paviršiuje paprastai yra trys suvirinimo iškyšos (arba vadinamos iškyšomis). Ši veržlė yra tvirtai privirinama prie metalo lakšto per pasipriešinimo suvirinimą (boss suvirinimą) išlydžius išsikišimus, taip sukuriant nuolatinį srieginį sujungimą.

Palyginti su įprastomis suvirinimo veržlėmis, šešiakampėse flanšinėse suvirinimo veržlėse yra flanšo paviršius, kuris gali pakeisti plokščias poveržles, kad paskirstytų slėgį ir apsaugotų plonų lakštų komponentus nuo suspaudimo. Tuo pačiu metu dėl šešiakampės galvos konstrukcijos patogu naudoti standartinius veržliarakčius arba lizdus varžtams surinkti. Šis gaminys plačiai naudojamas plonų lakštinio metalo konstrukcijų, tokių kaip automobilių kėbulai, buitinės technikos korpusai, elektros spintos ir mechaninė įranga, srieginių sujungimų scenarijuose.

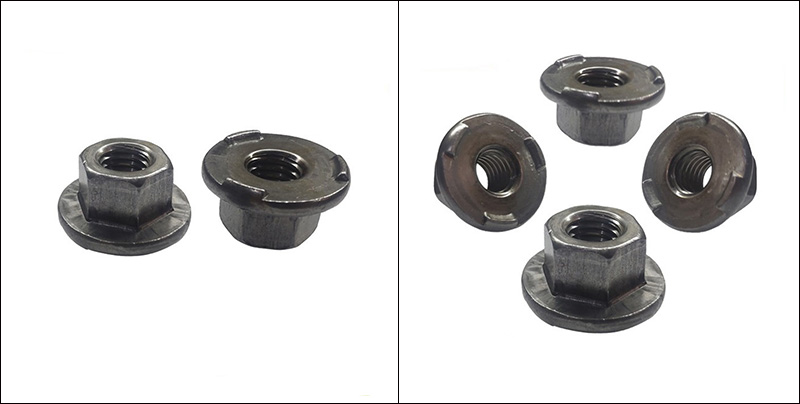

Hexagon Flange Weld Nuts

Pagrindinės konstrukcijos ypatybės

Šešiakampių flanšinių suvirinimo veržlių konstrukcija orientuota į tris pagrindinius tikslus: „patikimas suvirinimas, tikslus padėties nustatymas ir patogus surinkimas“. Pagrindines struktūrines savybes galima apibendrinti taip:

(1) Šešiakampė galvutė

Forma: įprastas šešiakampis. Priešingų pusių matmenys atitinka ISO/DIN standarto leistinus nuokrypius.

Funkcija: Jį galima lengvai priveržti veržliarakčiu arba kištukiniu lizdu, nereikalaujant specialių įrankių.

Privalumas: Suderinamas su įprastomis šešiakampėmis veržlėmis, palengvinantis surinkimą ir priežiūrą vietoje.

(2) Flanšo pagrindas

Forma: padidintas flanšo paviršius

Funkcija: padidinkite sąlyčio plotą su ruošiniu, paskirstykite slėgį ir neleiskite plonai lakštinei medžiagai deformuotis.

Pakeiskite plokščias poveržles ir sumažinkite komponentų bei surinkimo žingsnių skaičių.

Privalumai: padidina ryšio patikimumą ir sumažina bendras išlaidas.

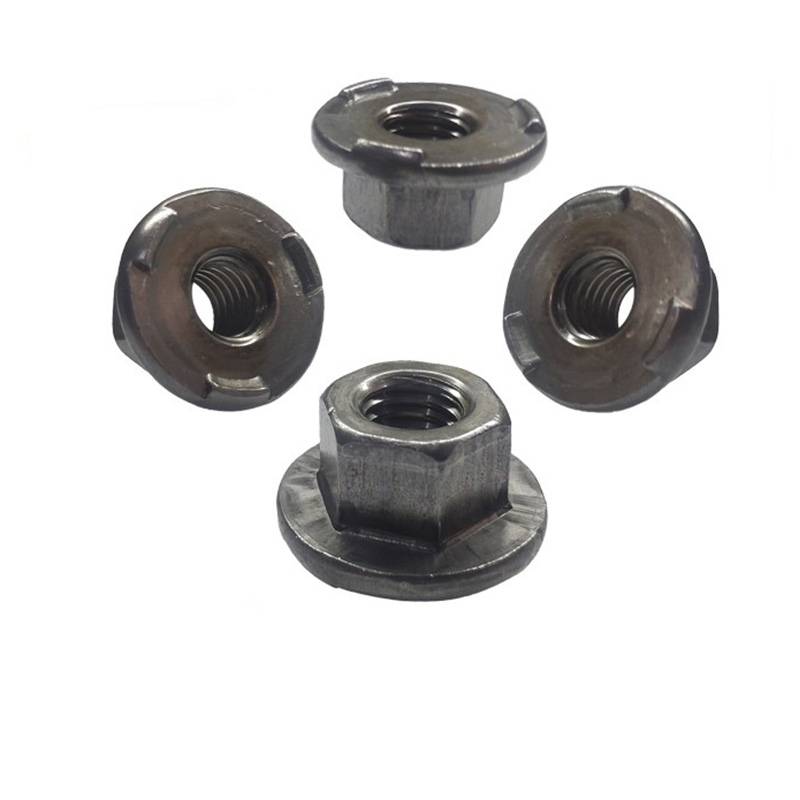

(3) Suvirinimo iškyšos

Tai yra svarbiausia savybė, išskirianti šešiakampes flanšo suvirinimo veržles nuo įprastų flanšinių veržlių.

Funkcija	Aprašymas
Kiekis	Standartinė konstrukcija susideda iš 3 dalių, tolygiai paskirstytų 120° kampu išilgai apatinio flanšo paviršiaus.
Forma	Sferinis arba kūgio formos viršus, su lygiu ir suapvalinta viršumi be aštrių kraštų.
Aukštis	0,5 - 0,8 mm (reguliuojamas pagal pagrindo medžiagos storį)
Funkcija	① Atspariojo suvirinimo metu pirmiausia išsilydo iškyšos, sudarydamos stabilią išlydytą šerdį; ② Pasiekiamas trijų taškų automatinis centravimas, kad būtų išvengta suvirinimo poslinkio; ③ Kai nevyksta suvirinimo procesas, ruošinį galima laikinai laikyti vietoje, palengvinant automatizuotos gamybos linijos padėtį.
Privalumai	Suvirinimo įsiskverbimas yra vienodas, padėties nustatymo tikslumas yra didelis ir tinka robotizuotam automatizuotam suvirinimui.

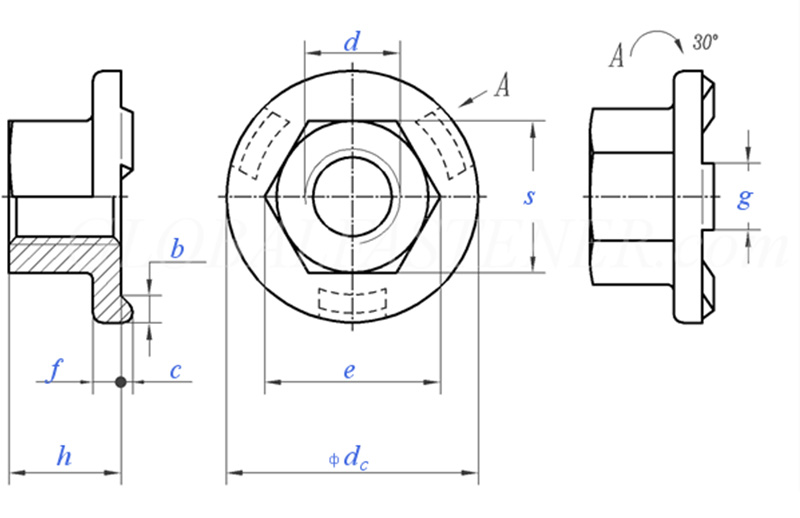

Hexagon Flange Weld Nuts

Siūlo dydis			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Grubus sriegio žingsnis		0.8	1	1.25	1.5	1.75	2	2
P	Puikus gijos žingsnis		/	/	/	/	15	1.5	1.5
C	Nominalus dydis	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Nominalus dydis	±0,25	1.7	2	2.5	3	3	4	4
g	Nominalus dydis	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks = nominalus dydis		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
už 1000 vienetų/kg			/	5.7	12.2	21.8	29.4	45.8	/
