Apatinis projekcinis suvirinimo varžtas

Apatinis projekcinis suvirinimo varžtas gali būti privirinamas prie metalo paviršiaus, o jo srieginis galas gali būti naudojamas kitų komponentų prijungimui. Jie tinka ten, kur mechaninei įrangai, plieniniams rėmams ar pramoninėms plokštėms reikalingas tvirtas ir nuolatinis pagrindas. Xiaoguo® yra patikimas prekės ženklas, produktai atitinka atitinkamus kokybės standartus.

Modelis:QC/T 598-1999

Siųsti užklausą

Prekės aprašymas

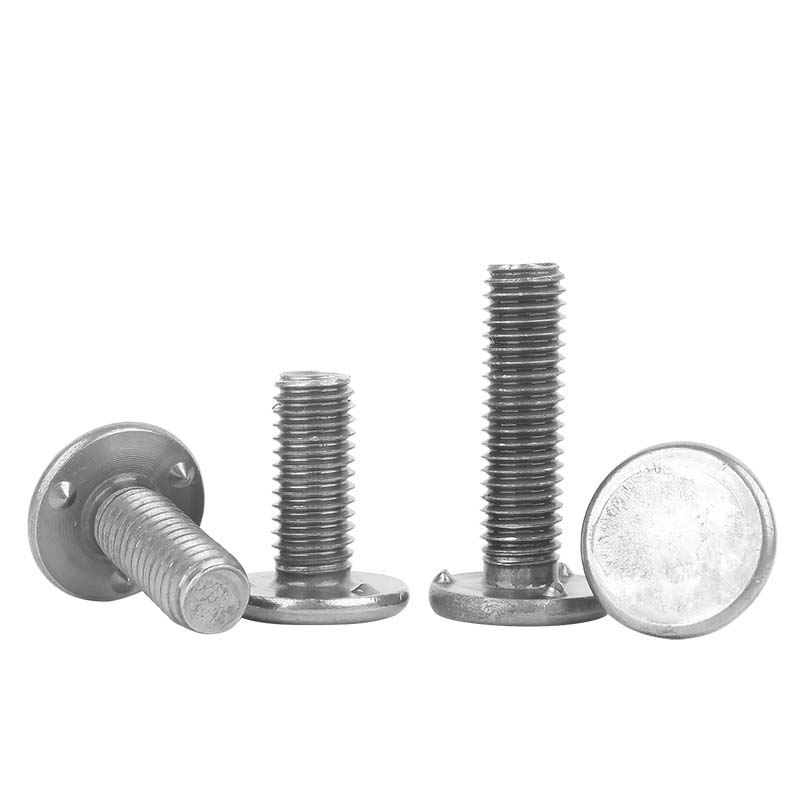

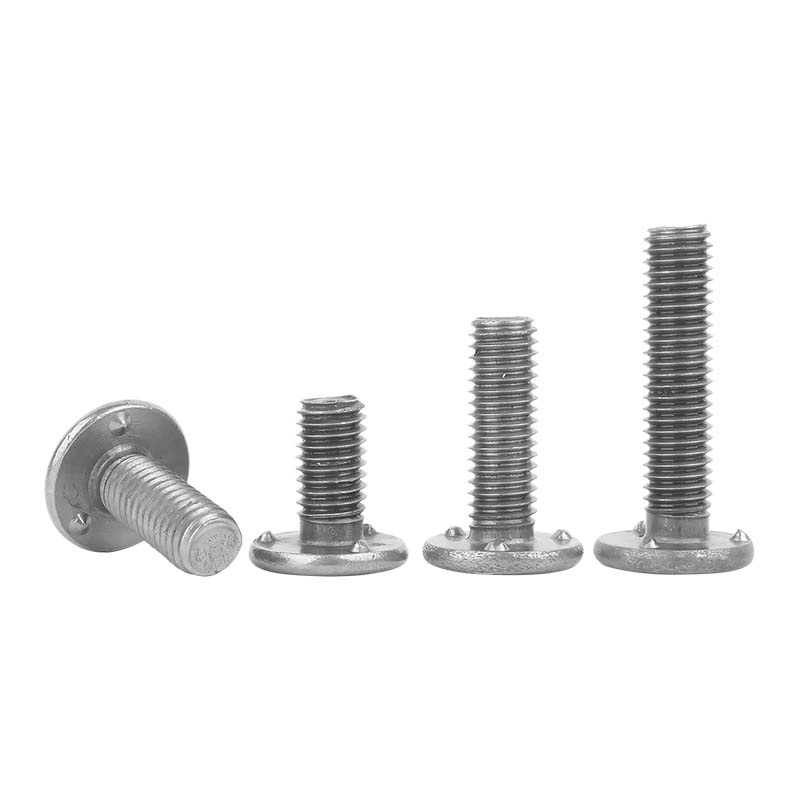

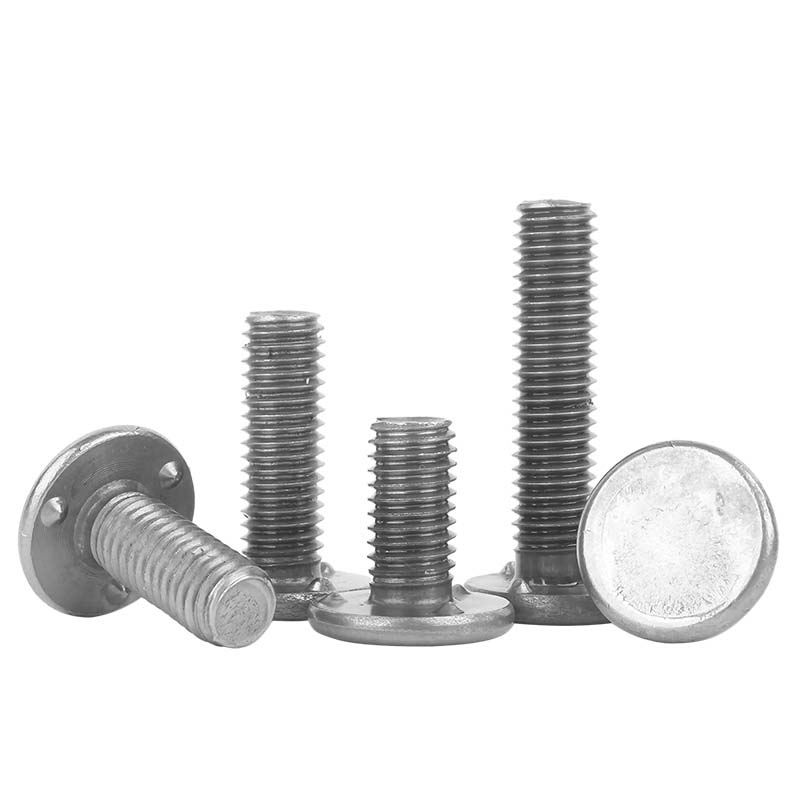

Apatinio projekcinio suvirinimo varžto galvutė yra apvali, lygi ir taisyklinga, su suvirinimo taškais ir naudojama tokiais atvejais kaip suvirinimas ir fiksavimas. Sraigtas yra cilindro formos, jo paviršiuje yra taisyklingų sriegių. Siūlai yra ištisiniai ir vienodi.

Produkto parametrai

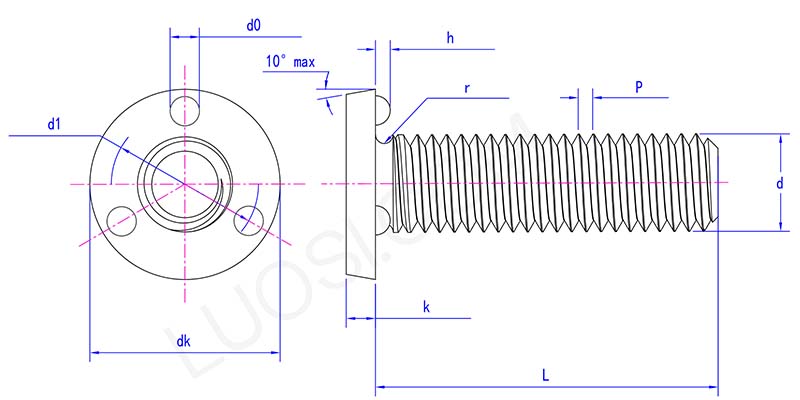

bottom projection weld screw parameter

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k maks	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h maks	1.25	1.25	1.25	1.45	1.45	1.65
val min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maks	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Programos

Statant plieninių konstrukcijų projektus, tokius kaip tiltai ir dideli pastatai, naudojami dugno projekciniai suvirinimo varžtai. Jie gali užtikrinti, kad visi plieninės konstrukcijos komponentai būtų patikimai sujungti, atlaikytų dideles apkrovas ir įtempimus, bei garantuoti pastato konstrukcijos saugumą ir stabilumą.

Visų rūšių mechaninės įrangos surinkimas neapsieina be projekcinių suvirinimo varžtų. Pavyzdžiui, įvairūs įrangos komponentai, tokie kaip staklės, varikliai ir didelės mašinos, yra tvirtai sujungti varžtais, kad būtų užtikrintas normalus mašinos veikimas. Pavyzdžiui, variklio surinkimo proceso metu varžtai naudojami tiksliai sujungti įvairius komponentus, užtikrinančius variklio stabilumą ir patikimumą eksploatacijos metu.

Projekcinis suvirinimo varžtas naudojamas naftos chemijos pramonėje. Įvairios įrangos, tokios kaip akumuliacinės talpos, vamzdynai, vožtuvai ir kt., prijungimui reikalingi specialūs aukštai temperatūrai ir korozijai atsparūs varžtai. Šie varžtai gali užtikrinti stabilų įrangos veikimą sudėtingoje cheminėje aplinkoje ir išvengti nelaimingų atsitikimų, tokių kaip nuotėkis.

Produkto savybė

Apatinių projekcinių suvirinimo varžtų suvirinimo taškai gali būti naudojami iš anksto suvirinant varžtus ant ruošinio, palengvinant vėlesnes surinkimo operacijas. Sraigtas turi reguliarius ir ištisinius vienodus sriegius, su kuriais galima derintiriešutaiir kiti komponentai. Juos galima pritaikyti įvairaus storio medžiagoms ir atitikti įvairius surinkimo reikalavimus.
