Metrinis varžtas projekciniam suvirinimui

Metrinis varžto projekcinio suvirinimo varžtas yra specialiai sukurtas pasipriešinimo taškiniam suvirinimui. Suvirinimo proceso metu ant pagrindo esantys maži išsikišimai išsilydys, sudarydami tvirtą ryšį su metaliniu paviršiumi. „Xiaoguo® Company“ turi daug atsargų.

Modelis:BS 7670-1-2004

Siųsti užklausą

Prekės aprašymas

Metrinis varžto projekcinio suvirinimo varžtas daugiausia sudarytas iš varžto korpuso ir galvutės su specialia išsikišimo struktūra. Varžto korpuso dalis turi standartinius metrinius sriegius, kuriuos patogu derinti su atitinkamaisriešutaiarba komponentai su vidiniais sriegiais.

Produkto parametrai

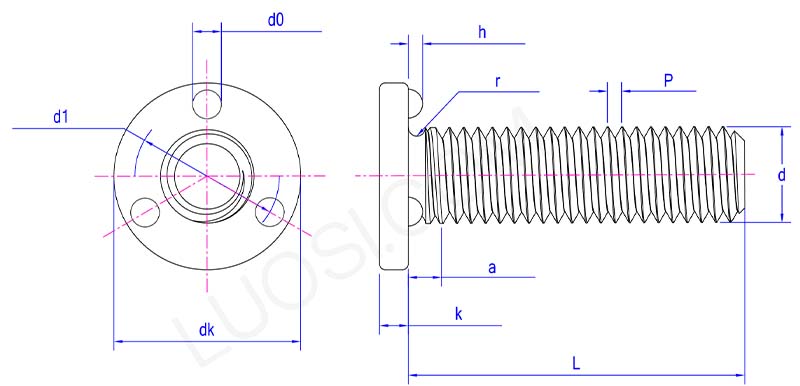

metric screw for resistance projection welding parameter

Pirm	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
maks	1.25	1.75	2	2.5	3.13	3.75	4.38
dk maks	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k maks	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 maks	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 maks	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h maks	0.55	0.7	0.85	1	1.3	1.6	1.9
val min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r maks	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Produkto savybės

Metrinis varžto projekcinio suvirinimo varžtas yra unikalūs galvos išsikišimai. Šios iškyšos yra taisyklingos formos ir vienodo dydžio. Suvirinimo metu jie gali tiksliai sukoncentruoti srovę, užtikrindami stabilų ir patikimą suvirinimo procesą bei žymiai pagerindami suvirinimo kokybę. Dėl koncentruotos jėgos ant iškyšų, suvirinimo procesas turi palyginti nedidelį šiluminį poveikį kitoms ruošinio dalims.

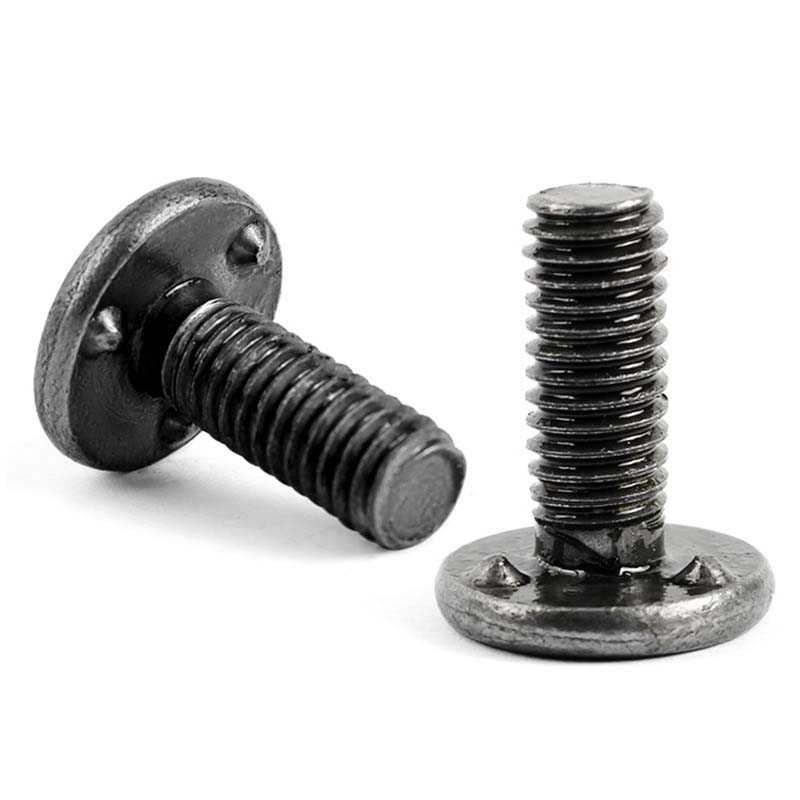

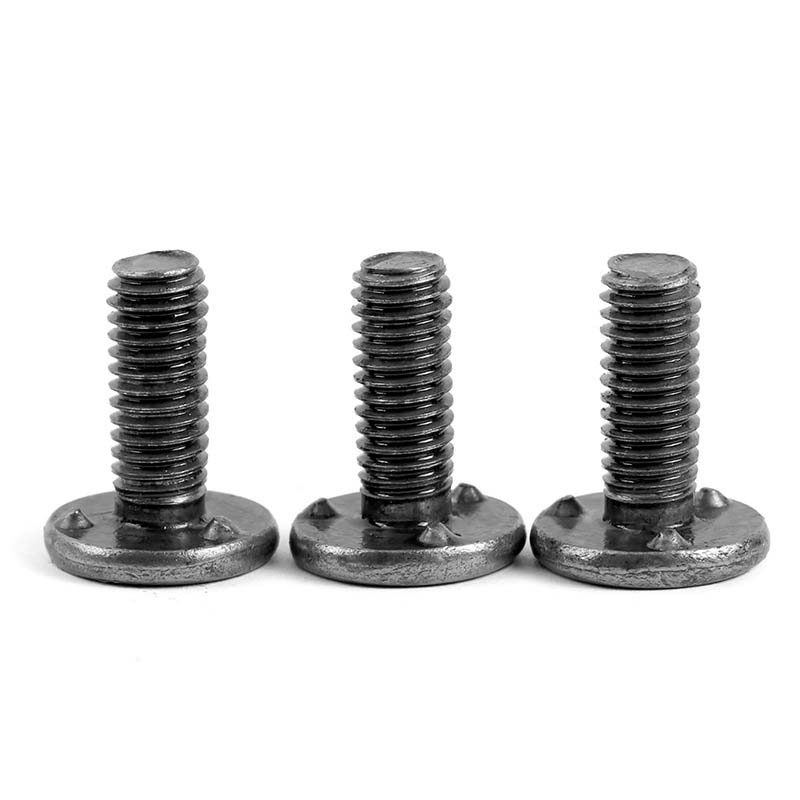

Šie metriniai varžtai turi tris mažus išsikišimus šalia galvos. Suvirinimo pistoletu prispauskite juos prie metalo. Iškyšos iš karto sutelks šilumą, išlydys tašką ir varžto galvutė susilies su paviršiumi. Taip greitai sukuriamas tvirtas, giliai sumontuotas srieginis taškas.

Palyginti su įprastu suvirinimu, projekciniam suvirinimo sraigtui reikalingas specialus suvirinimo pistoletas, tačiau jis yra švaresnis / greitesnis nei lankinio suvirinimo smeigės. Nereikia apsauginių dujų ar keraminių tarpiklių. Kištukinis suvirinimas gali tiksliai valdyti suvirinimo taškus ir kiekvieną kartą užtikrinti vienodus rezultatus.

Varžinio projekcinio suvirinimo metrinis varžtas gali būti naudojamas ŠVOK vamzdynų priežiūros durims. Naudokite juos atspariam taškiniam suvirinimui, kuris gali užtikrinti nuolatinį užrakinimą. Aplink angą suvirinkite M4 varžtus. Apžiūros dureles pritvirtinkite spynos poveržle. Keičiant filtrą kas ketvirtį, siūlai neatsilaisvins. Sumažinkite techninės priežiūros skambučius 90%.
