Projekcinis suvirintas varžtas

Xiaoguo® gamyklos gaminami projekciniai poveržlės varžtai yra specialiai sukurti sudėtingoms suvirinimo operacijoms. Gamybos įmonėse jie dažniausiai naudojami dideliems komponentams, pvz., variklio dalims ar rėmo dalims, pritvirtinti. Jie atitinka QC/T 598-1999 įgyvendinimo standartą.

Modelis:QC/T 598-1999

Siųsti užklausą

Prekės aprašymas

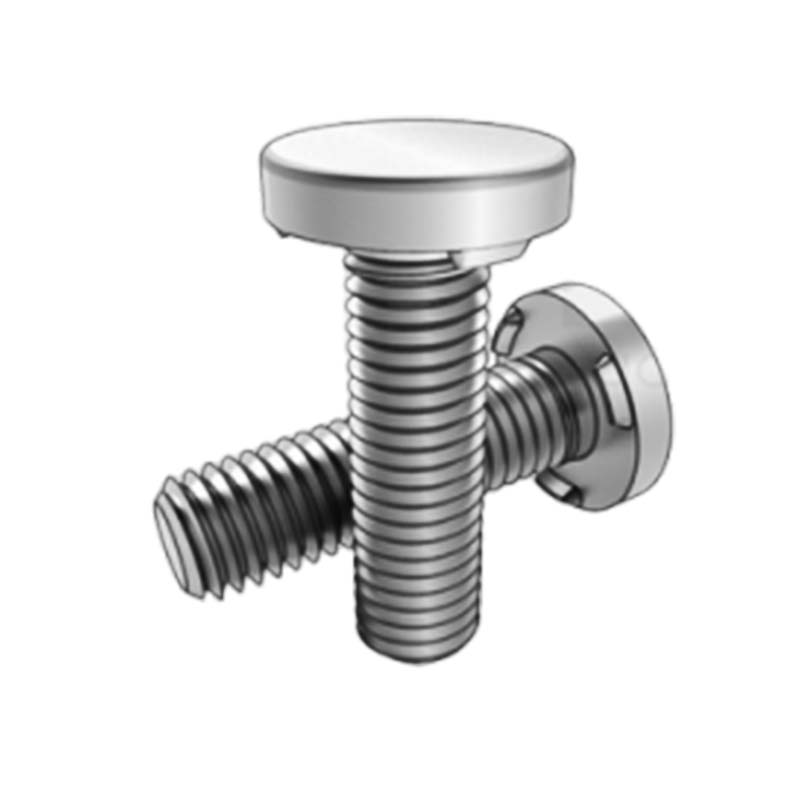

Projekcinio suvirinimo varžto galvutė yra apvalios plokštės formos, paprasta ir taisyklinga; varžtas yra tiesus, o paviršius turi vienodus ir ištisinius sriegius, kurie naudojami bendradarbiauti su veržlėmis ir kitais komponentais, kad būtų galima priveržti. Bendras dizainas yra paprastas ir praktiškas.

Programos

Šis suvirinamas varžtas naudojamas bendram mechaniniam surinkimui. Pavyzdžiui, įranga, tokia kaip staklės ir žemės ūkio mašinos, naudojama korpuso, pagrindo ir nekritinių transmisijos komponentų prijungimui. Jų stabilumas užtikrina sklandų įrangos veikimą.

Projekcinis suvirinimo varžtas naudojamas baldų gamybos pramonėje. Montuojant stalus, kėdes ir spintelių korpusus, fiksuotos plokštės ir rėmai yra patikimai pritvirtinami. Apvalios galvutės nėra išsikišusios, išvengiančios įbrėžimų ir užtikrinančios kasdienio naudojimo saugumą ir estetiką. Jie taip pat gali būti naudojami pastatų remontui. Šiais būdais galima greitai sujungti laikinus pastatus, lengvas plienines konstrukcijas ar durų ir langų tvirtinimą, taip pat tvoras, kad atitiktų pamatų nešamumo ir montavimo reikalavimus.

Projekcinis suvirinimo varžtas yra tvirtai suvirintas ir turi stabilų sujungimą. Suvirinimo būdu,varžtasgali būti glaudžiai derinamas su suvirinta dalimi, sudarant labai tvirtą jungties stiprumą. Mažiau tikėtina, kad jis atsilaisvins nei įprastos varžtų jungtys. Jie padidina sąlyčio plotą su suvirinta dalimi. Priveržiant veržlę, jos gali tolygiau paskirstyti slėgį ir sumažinti slėgį suvirintos detalės paviršiuje, taip išvengiant suvirintos dalies pažeidimo ar deformacijos.

Produkto parametrai ir savybės

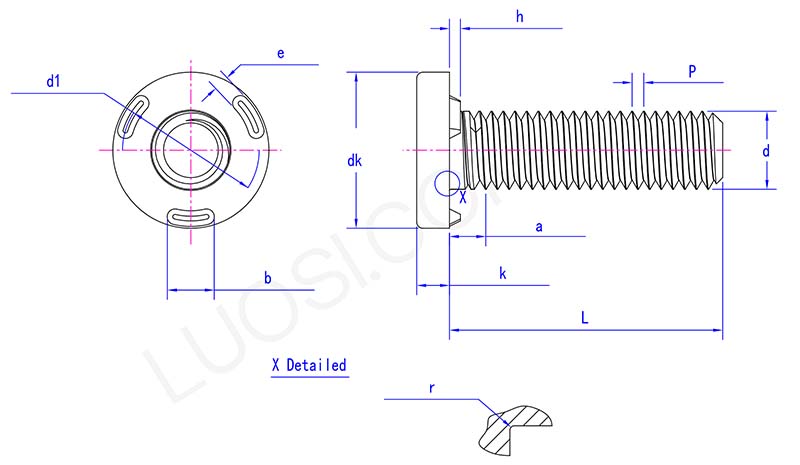

projection underweld screw parameter

Pirm	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk maks	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k maks	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e maks	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b maks	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h maks	0.8	0.9	1.1	1.3
val min	0.6	0.75	0.9	1.1
d1 maks	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r maks	0.6	0.7	0.9	1.2
maks	3.2	4	5	5

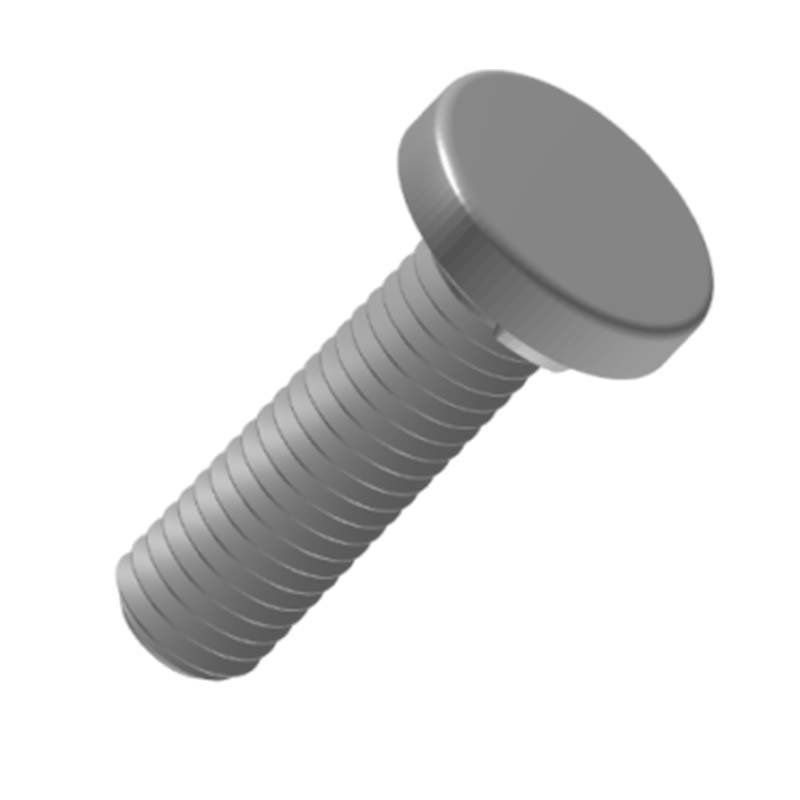

Projekcinio suvirinimo varžto struktūra yra labai stabili. Apvali galvutė yra vertikaliai sujungta su varžtu, todėl sandariai priglunda. Veikiant jėgai, jis gali efektyviai paskirstyti slėgį ir mažai tikėtina, kad deformuotųsi ar sulūžtų, užtikrinant jungties patikimumą. Darbui gali būti naudojami įprasti veržliarakčiai ir kiti įrankiai. Specialios įrangos nereikia. Montavimas ir išmontavimas yra gana lengvas, todėl patogu vėliau atlikti techninę priežiūrą ir reguliuoti.
