Viršutinis projekcinis suvirinimo varžtas

Viršutinis projekcinis suvirinimo varžtas yra specialiai sukurtas priekiniam suvirinimui. Varžto paviršiuje yra mažų iškyšų, kurios gali išsilydyti ir susijungti su metaliniu paviršiumi. Jie tinka automobilių komponentams, elektrinėms rėmo dalims arba metalinėms plokštėms. „Xiaoguo®“ tiekėjas pateikia nemokamus pavyzdžius.

Modelis:Q 199-1999

Siųsti užklausą

Prekės aprašymas

TViršutinis projekcinis suvirinimo varžtas daugiausia sudarytas iš varžto ir galvutės su išsikišusia suvirinimo platforma. Sraigtinė dalis turi standartinius sriegius, o viršuje yra tam tikro skaičiaus ir formos suvirintų iškyšų, kurios visos yra vienodo aukščio.

Privalumai ir programos

Šis suvirinimo varžtas su antgaliais virš galvos yra tvirtas ir efektyvus. Suvirinimo proceso metu srovė koncentruojama ant išgaubtos suvirinimo platformos, kuri leidžia tvirtai sujungti varžtus ir suvirintas dalis per daug trumpesnį laiką nei naudojant įprastus suvirinimo būdus. Trys išgaubtos suvirinimo stotys gali padėti varžtams automatiškai rasti teisingą padėtį.

Viršutiniai projekciniai suvirinimo varžtai naudojami automobilių gamybos pramonėje. Automobilių kėbulų gamyboje tokio tipo varžtai plačiai naudojami įvairiems komponentams sujungti. Pavyzdžiui, montuojant automobilių sėdynes. Pirma, varžtas privirinamas prie automobilio kėbulo per išsikišusį suvirinimą. Tada sėdynės montavimo angos sulygiuojamos su varžtu ir priveržiama veržlė, kuri saugiai pritvirtina sėdynę, užtikrinant, kad sėdynė nedrebės automobiliui judant.

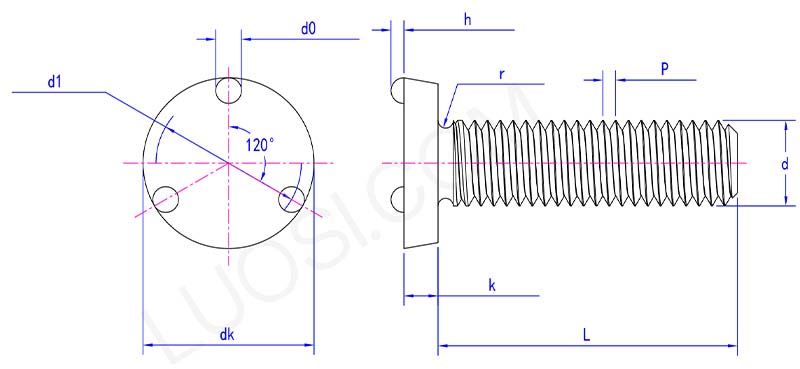

top projection weld screw parameter

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k maks	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h maks	1.25	1.25	1.25	1.45	1.45	1.65
val min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maks	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Suvirinimo varžtas naudojamas virtuvės prietaisų gamyboje. Virtuvės prietaisų gamybos procese, pavyzdžiui, gaminant tokius prietaisus kaip orkaitės, mikrobangų krosnelės ir indaplovės, jie naudojami. Montuojant šildymo vamzdžių atramas, padėklo kreipiklius ir kitus komponentus orkaitės viduje, jie pirmiausia suvirinami ant vidinio orkaitės įdėklo arba išorinio korpuso, o tada atitinkami komponentai tvirtinami prisukant juos ant srieginių dalių.varžtai.

Produkto savybės

Išskirtinis viršutinio projekcinio suvirinimo varžto bruožas yra unikali išsikišusi suvirinimo platforma prie galvos. Šios taškinio suvirinimo mašinos yra taisyklingų formų ir vienodų dydžių. Suvirinimo proceso metu jie gali tiksliai koncentruoti srovę, užtikrindami stabilų ir patikimą suvirinimo rezultatą su garantuota suvirinimo kokybe. Dėl išgaubtos suvirinimo stoties suvirintų dalių paviršiaus pažeidimai suvirinimo proceso metu yra palyginti nedideli, todėl suvirintų dalių išvaizda ir veikimas gali būti geriau prižiūrimi.
