Apatiniai projekciniai suvirinimo varžtai

Apatinius projekcinius suvirinimo varžtus galima tvirtai privirinti prie metalinių paviršių. Jis turi sriegius viršuje ir gali būti naudojamas detalėms sujungti. Jie tinka sunkioms mašinoms, plieninėms konstrukcijoms ar pramoninei įrangai, kuriai reikalinga tvirta ir nuolatinė fiksacija. „Xiaoguo® Company“ siūlo praktines galimybes.

Modelis:QC/T 598-1999

Siųsti užklausą

Prekės aprašymas

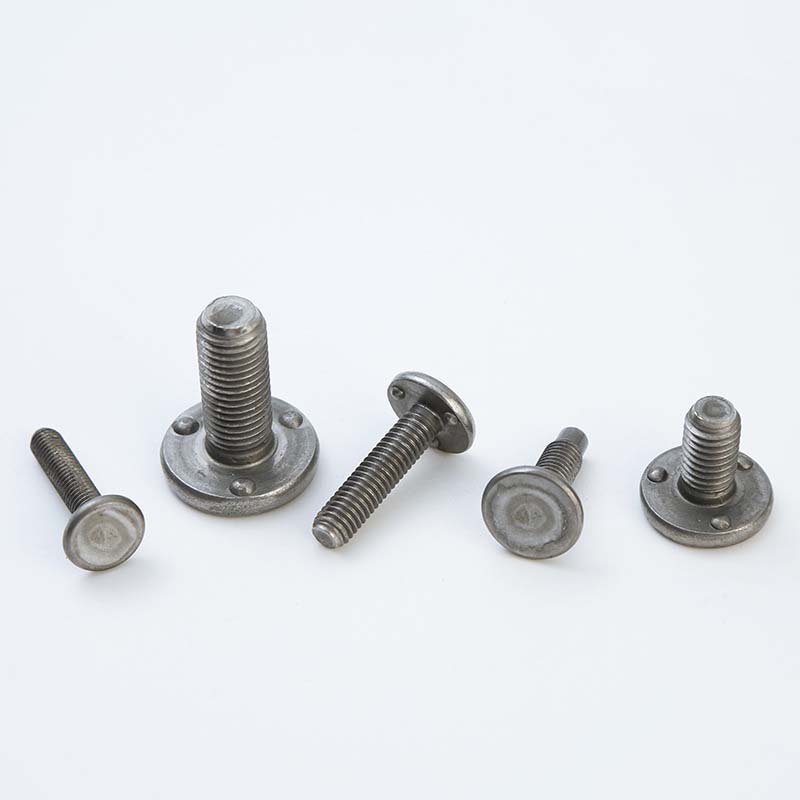

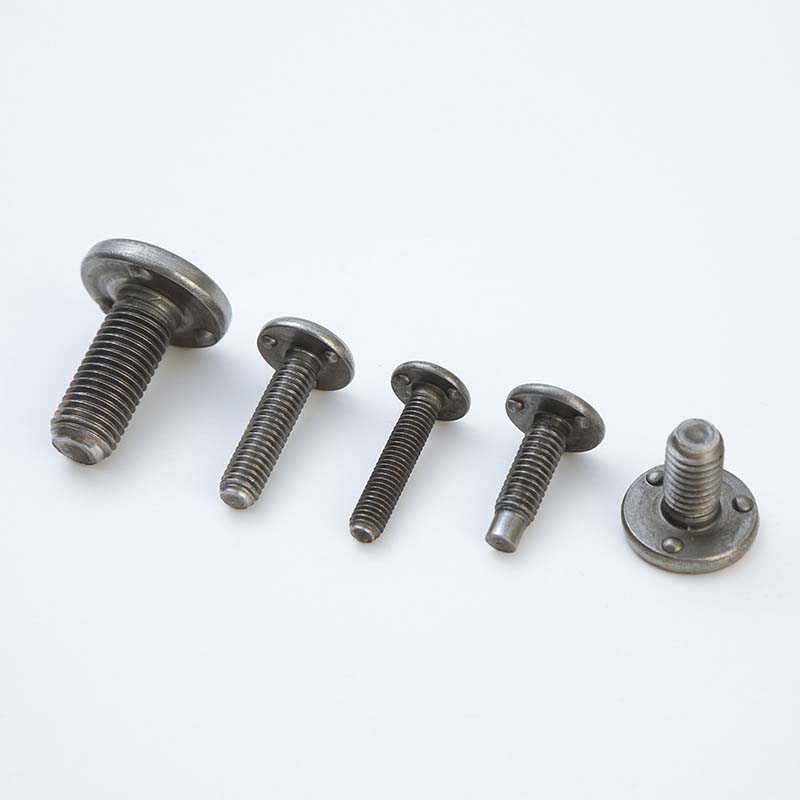

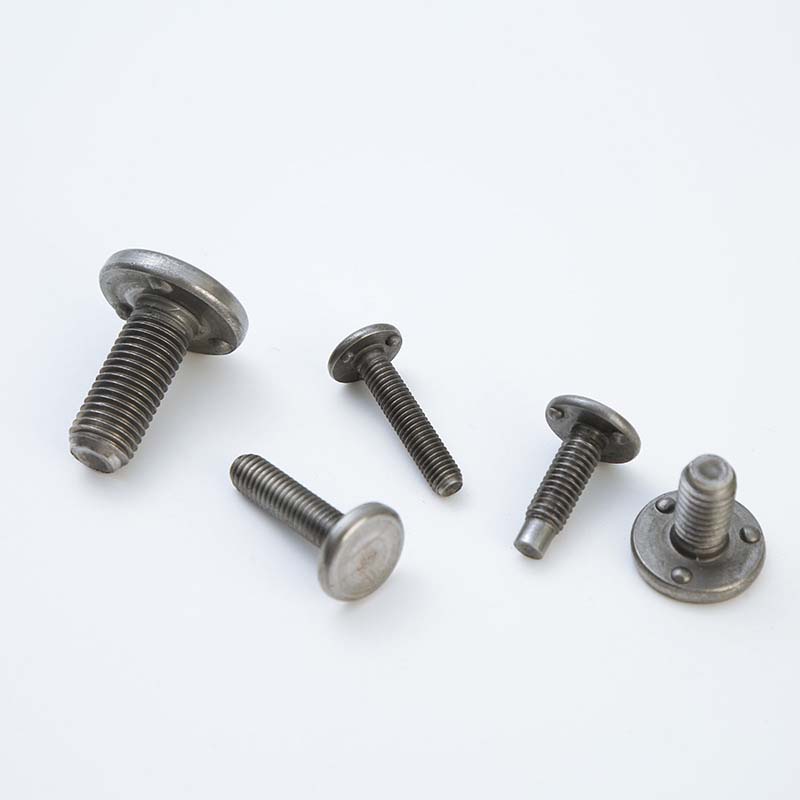

Apatinių projekcinių suvirinimo varžtų galvutė yra apskritimo formos ir turi mažus suvirinimo taškus. Sraigtas yra cilindro formos, jo paviršius išgraviruotas taisyklingais ir smulkiais sriegiais. Galima rinktis iš įvairių dydžių.

Programos

Projekcinis suvirinimo varžtas naudojamas pastatų apdailai. Vidaus apdailoje šiais varžtais tvirtinamos durys ir langai, dekoratyvinės plokštės, lubų sijos ir kiti komponentai; kai kuriose mažose plieninių konstrukcijų pastatų sujungimo dalyse jas galima naudoti ir sujungimui. Jie labai patogūs.

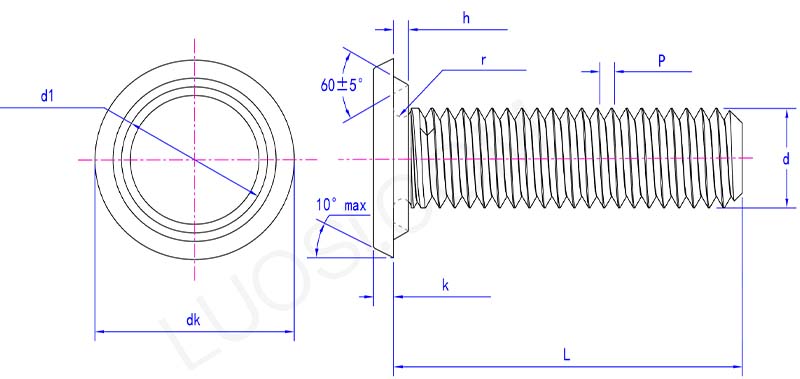

bottom projection weld screws parameter

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k maks	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h maks	1.25	1.25	1.25	1.45	1.45	1.65
val min	0.9	0.9	0.9	1.1	1.1	1.3

Apatiniai projekciniai suvirinimo varžtai taip pat naudojami mechaninėje gamybos pramonėje. Jie taikomi bendram mechaninės įrangos surinkimui, pavyzdžiui, mažų mašinų ir prietaisų komponentų sujungimui, užtikrinant, kad kiekviena mašinos dalis eksploatacijos metu išliktų fiksuotoje padėtyje ir veiktų stabiliai.

Šis projekcinis suvirinimo varžtas naudojamas elektroninių prietaisų surinkimui. Kai kurių elektroninių prietaisų korpusų ir vidinių atramų sujungimams, kuriems keliami aukšti išvaizdos reikalavimai ir reikalingas tam tikras priveržimo stiprumas, šio tipo varžtai yra gana tinkami. Tai užtikrina stabilų ryšį nepažeidžiant įrangos išvaizdos.

Produkto funkcija

Sumontavus apatinių projekcinių suvirinimo varžtų paviršius yra palyginti lygus, todėl mažesnė tikimybė subraižyti žmones ar kitus daiktus. Suvirinimo taškai ant galvos gali būti naudojami išankstiniam suvirinimuivaržtasprie konkretaus komponento, palengvinant tolesnį surinkimą. Sriegio tikslumas yra didelis, todėl jis tvirtai užsifiksuoja su atitinkama veržle, užtikrina patikimą tvirtinimo efektą ir išlaiko gerą jungties našumą net ir po kelių išardymo ir surinkimo.
