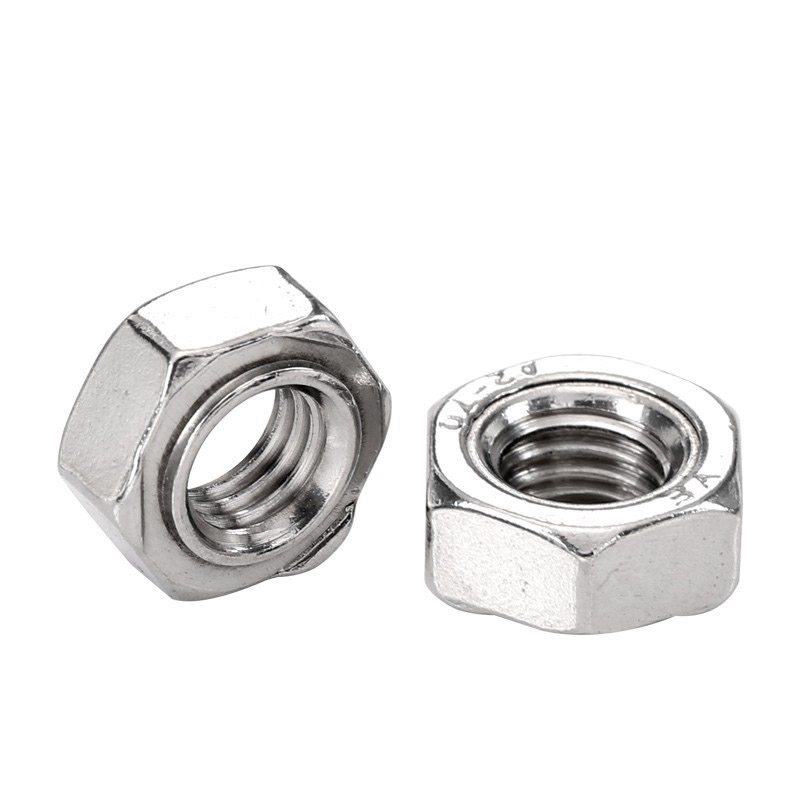

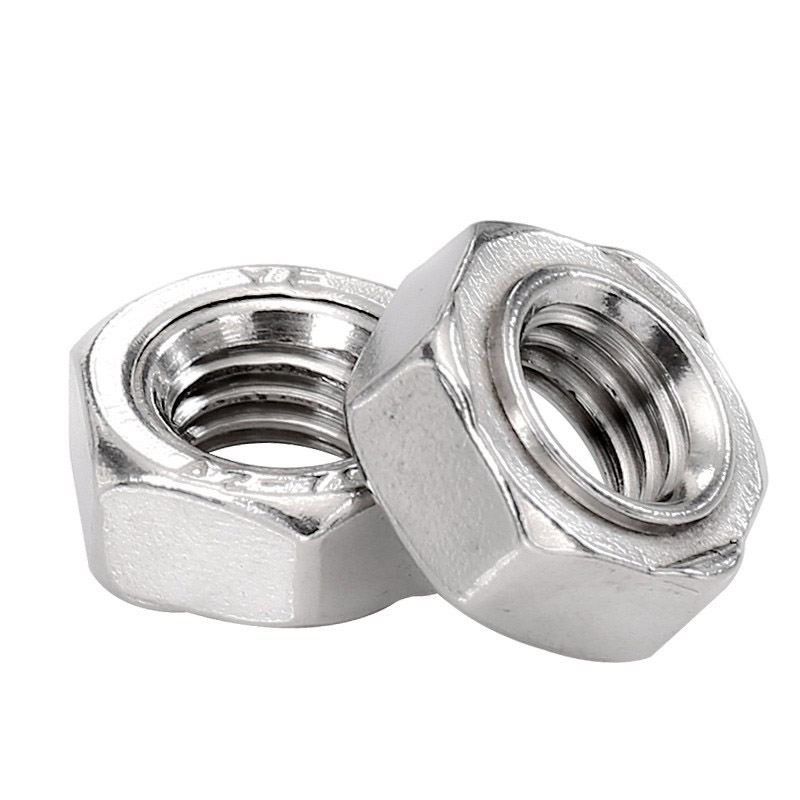

DIN 929 šešiakampės suvirinimo veržlės

Kaip Kinijos tiekėjas, Xiaoguo® visada siūlo aukščiausios kokybės DIN 929 šešiakampes suvirinimo veržles, pasižyminčias itin dideliu jungties stiprumu ir tvirta konstrukcija. Suvirinimo taškai neatsipalaiduos dėl vibracijos ir tinka įrangai, kuri dažnai vibruoja. Prieš pirkdami galite kreiptis, kad gautumėte nemokamų mėginių tyrimams.

Modelis:JIS B1196-1.1-1982

Siųsti užklausą

Prekės aprašymas

DIN 929 nustatytas standartas DIN 929 šešiakampėms suvirinimo veržlėms nurodo stambių ir smulkių sriegių specifikacijas nuo M3 iki M16 ir aiškiai apibrėžia pagrindinius matmenis, įskaitant krašto plotį ir veržlės aukštį. Šios veržlės dažniausiai yra A klasės tikslumo ir paprastai pagamintos iš plieno, kurio anglies kiekis ne didesnis kaip 0,25 %. Jie gali būti naudojami kartu su įvairių našumo klasių varžtais.

(1) Metrinė stambių sriegių dydžio lentelė (vienetas: mm)

Sriegio specifikacija d1	Žingsnis P	Didžiausias priešingų kraštų plotis s (maks.)	Maksimalus veržlės aukštis m (maks.)	Mažiausias įstrižainės plotis e (min.)	Svoris tūkstančiui vienetų (kg)
M3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

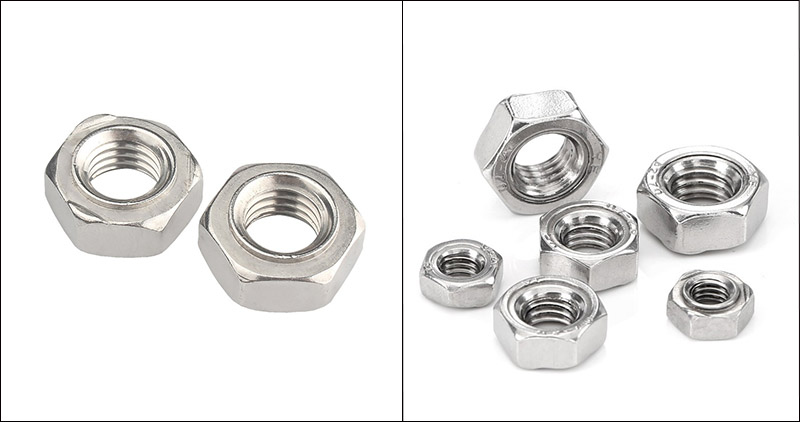

DIN 929 Hexagon Weld Nuts

(2) Smulkaus sriegio specifikacija

Tais atvejais, kai reikia tikslesnio reguliavimo, DIN 929 šešiakampės suvirinimo veržlės taip pat palaiko metrinius smulkių sriegių varžtus, kurių specifikacijos svyruoja nuo 8 mm iki 16 mm. Toliau pateikiami pasirenkamų smulkių sriegių varžtų skersmenų ir žingsnių deriniai:

M8: smulkaus sriegio žingsnis yra 1 mm (standartinis šiurkščiavilnių sriegių žingsnis yra 1,25 mm).

M10: smulkaus sriegio žingsnis gali būti 1 mm arba 1,25 mm (standartinis šiurkštus sriegis yra 1,5 mm).

M12: smulkaus sriegio žingsnį galima pasirinkti kaip 1,25 mm arba 1,5 mm (standartinis šiurkštus sriegis yra 1,75 mm).

M14 / M16: Pateikite 1,5 mm smulkaus žingsnio sriegius.

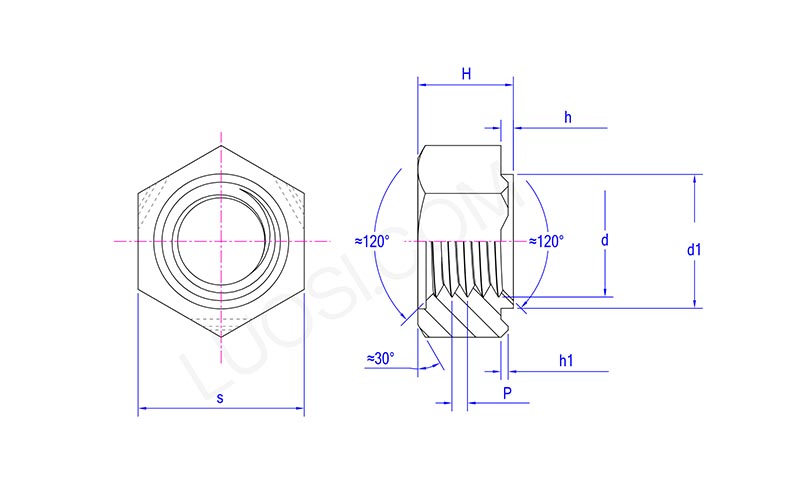

DIN 929 Hexagon Weld Nuts

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s maks	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H maks	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
val min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Medžiagos pasirinkimas

DIN 929 šešiakampių suvirinimo veržlių medžiagos pasirinkimas tiesiogiai veikia jų suvirinimo našumą, mechaninį stiprumą, atsparumą korozijai ir kainą.

(1) Suvirinimo našumas

Atspariam taškiniam suvirinimui anglies kiekis veržlės medžiagoje turi būti ≤ 0,25%. Priešingu atveju suvirinimo karščio paveiktoje zonoje gali atsirasti įtrūkimų arba trapūs lūžių.

Mažai anglies turintis plienas yra geriausias pasirinkimas, nes jis turi platų suvirinimo langą, mažiau purslų ir stabilų suvirinimo grynuoliuką.

Suvirinant vidutinio anglies plieną/legiruotąjį plieną (pvz., 35K, 40Cr), būtina griežtai kontroliuoti parametrus (srovę, laiką, aušinimo greitį). Esant būtinybei, reikia pašildyti arba lėtai vėsinti.

Nerūdijantis plienas pasižymi geromis suvirinimo savybėmis, tačiau jį reikia suderinti su nerūdijančio plieno pagrindo medžiaga ir naudoti specifinius elektrodus.

(2) Mechaninio stiprumo reikalavimai

4,8 / 6,8 klasė (mažai anglies turintis plienas): tinka bendroms lakštinio metalo jungtims ir nelaikančioms vietoms.

8,8 / 10,9 klasė (vidutinio anglies plienas / legiruotasis plienas): tinka konstrukcijoms, kurios turi atlaikyti didelę įtampą ar vibraciją (pvz., automobilio važiuoklė, sėdynės).

A2-70 / A4-70 (nerūdijantis plienas): stiprumas svyruoja nuo 6,8 iki 8,8 klasės, galintis atitikti daugumą vidutinės apkrovos reikalavimų.

(3) Korozijai atspari aplinka

Sausa patalpų aplinka: pakanka mažai anglies turinčio plieno + elektrocinkavimo.

Atsparumas drėgmei lauke: mažai anglies turintis plienas + karštas cinkavimas arba Dacromet danga.

Didelis druskos purškimas / jūrinė aplinka: nerūdijantis plienas 316 (A4-70) arba 304 (A2-70) su pasyviniu apdorojimu.

Maistas / sveikata: natūralios spalvos nerūdijantis plienas 304.

(4) Išlaidų kontrolė

Mažai anglies išskiriančio plieno kaina yra mažiausia, o nerūdijančio plieno kaina yra maždaug 2–3 kartus didesnė nei mažai anglies išskiriančio plieno.

Siekiant sumažinti pirkimo išlaidas, pirmenybė turėtų būti teikiama mažo anglies kiekio plieno DIN 929 šešiakampėms suvirinimo veržlėms, atitinkančioms eksploatacinių savybių reikalavimus.
