Šešiakampės suvirinimo veržlės

Xiaoguo® šešiakampių suvirinimo veržlių suvirinimo taškai pasižymi geresnėmis antikorozinėmis savybėmis, palyginti su srieginėmis tvirtinimo detalėmis po paviršiaus apdorojimo. Jie gali būti naudojami įvairiose darbo aplinkose. Specializuoti produktai gali būti pritaikyti pagal pageidavimą.

Siųsti užklausą

Prekės aprašymas

Šešiakampių suvirinimo veržlių kreipiamojo kaiščio konstrukcija reiškia, kad veržlės apatinio paviršiaus centre reikia pridėti pakeltą padėties kreipiamąjį kaištį (pilotą). Palyginti su įprastomis suvirinimo veržlėmis be kreipiamųjų kaiščių, konstrukcija su kreipiamaisiais kaiščiais turi šiuos penkis pagrindinius pranašumus:

(1) Tiksli padėtis, kad būtų išvengta suvirinimo nukrypimų

Kreipiamieji kaiščiai įkišti į iš anksto išgręžtas ruošinio padėties nustatymo skyles, kad veržlė ir skylė būtų išdėstyta koncentriškai, taip išvengiant suvirinimo nukrypimų arba veržlės pasvirimo, atsirandančio dėl padėties klaidų.

(2) Apsaugo nuo suvirinimo šlako ir apsaugo sriegių švarą

Atsparumo taškinio suvirinimo metu nedidelis metalo purslų kiekis. Kreipiamasis kaištis tęsiasi į ruošinio angą, sudarydamas fizinį barjerą, kuris veiksmingai apsaugo nuo purslų medžiagos patekimo į sriegio angą. Po suvirinimo sriegiai lieka švarūs.

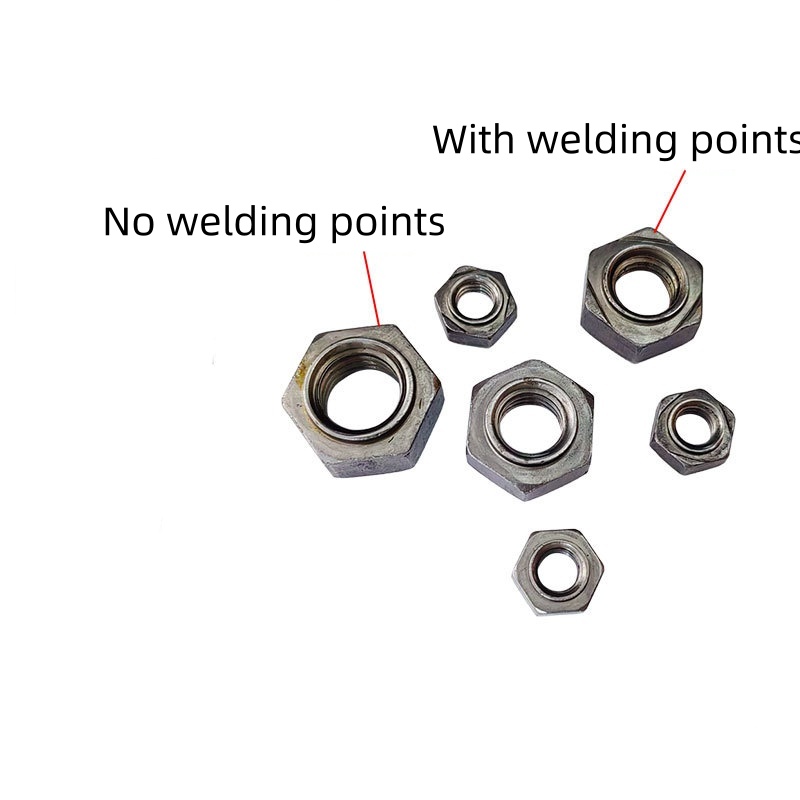

Hexagon Welding Nuts

(3) Tinka automatizuotoms gamybos linijoms

Kreipiamojo kaiščio konstrukcija yra patogi vibraciniam stalui automatiškai rūšiuoti ir paduoti medžiagas. Kreipiamoji kaištis gali būti padėties nustatymo atskaitos taškas, o kartu su mechaniniu rankiniu arba automatiniu suvirinimo aparatu leidžia suvirinti dideliu greičiu ir dideliu tikslumu.

(4) Pagerinkite suvirinimo nuoseklumą

Kreipiamieji kaiščiai užtikrina, kad kiekvienos šešiakampės suvirinimo veržlės suvirinimo padėtis būtų visiškai vienoda, pašalinamos atsitiktinės klaidos, atsirandančios dėl rankinio padėjimo ar elektrodo padėties. Suvirinimo parametrų stabilumas taip pat yra geresnis.

(5) Sumažinkite bendras išlaidas

Nors vienos dalies srieginės veržlės su atraminiu kaiščiu kaina yra šiek tiek didesnė nei besriegio tipo, ji pašalina sriegio valymo po suvirinimo ir padėties reguliavimo procesus, sumažina atliekų kiekį ir perdirbimo išlaidas. Masinėje gamyboje bendra kaina iš tikrųjų yra mažesnė.

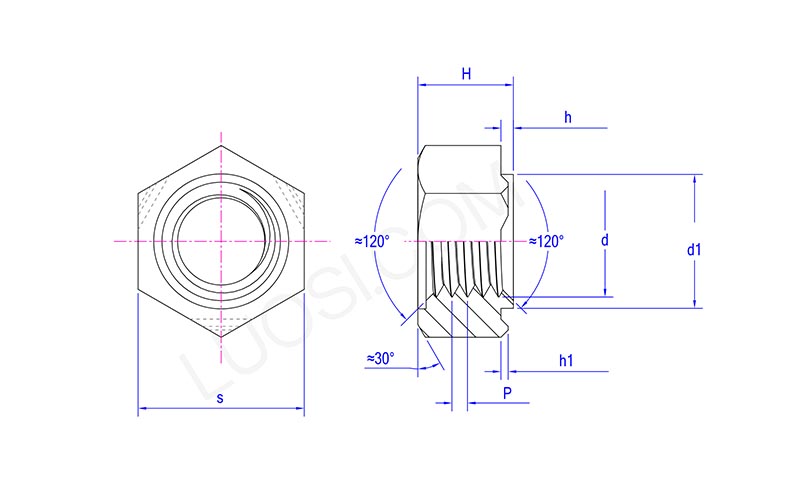

Hexagon Welding Nuts

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s maks	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H maks	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
val min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Siūlų priežiūra

(1) Surinkdami varžtus: Pirmiausia rankiniu būdu įsukite 2–3 apsisukimus. Patvirtinę išlygiavimą, priveržkite juos įrankiu, kad išvengtumėte nesutapimų ir sriegių pažeidimų.

(2) Sukimo momento valdymas: neviršykite rekomenduojamo šešiakampių suvirinimo veržlių sukimo momento (pvz., M8 veržlės ≤ 30 N·m). Venkite suvirinimo taškų įtrūkimų arba sriegio atsipalaidavimo.

(3) Srieginio užsikimšimo tvarkymas: jei suvirinimo purslai patenka į sriegius, juos galima išvalyti čiaupu. Operacijos metu laikykite čiaupą statmenai veržlei ir lėtai įkiškite.

(4) Atsipalaidavusi veržlė: negalima taisyti. Jį reikia iš naujo suvirinti naujomis šešiakampėmis suvirinimo veržlėmis pradinėje padėtyje arba šalia.
